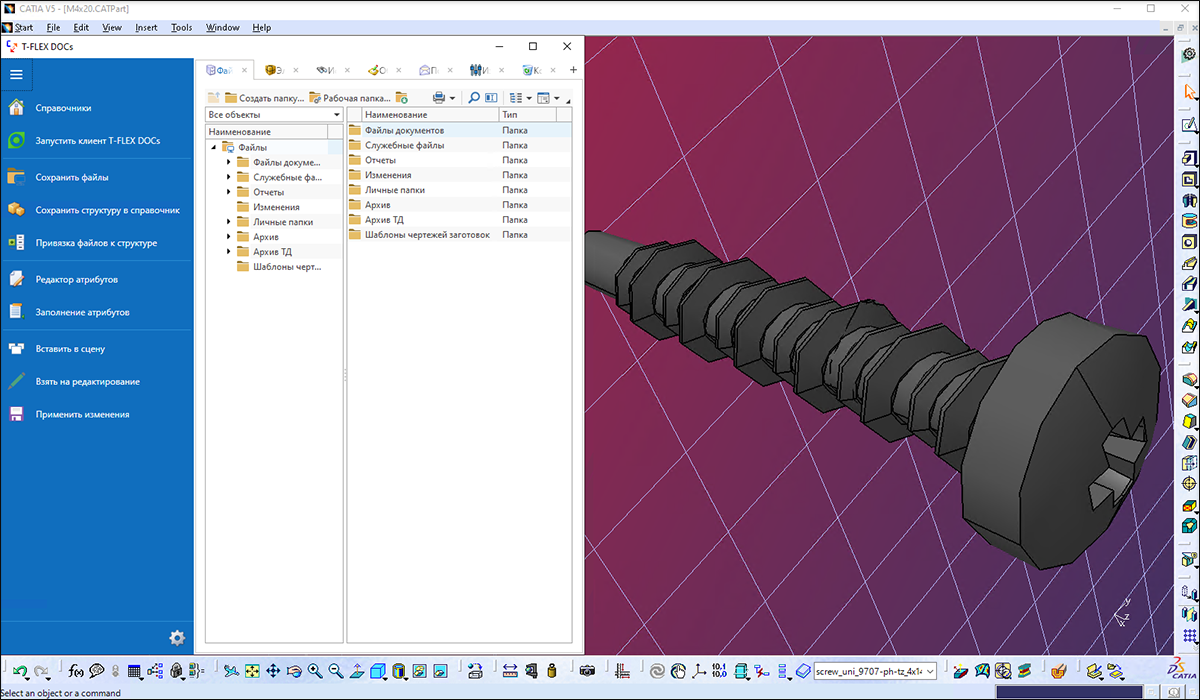

Внешний вид окна Catia в режиме интеграции с T‑FLEX DOCs

В режиме интеграции с Catia вкладки окон T‑FLEX DOCs, наиболее часто используемых в работе конструктора, отображаются в плавающем окне:

·Файлы – окно справочника "Файлы".

·Электронная структура изделия – окно справочника "Электронная структура изделий".

·Искать – системное окно Поиск.

·Объекты в работе – системное окно Объекты в работе.

·Почта – системное окно Почта.

·Изделие - системное окно Изделие.

Внешний вид окна Catia в режиме интеграции с T‑FLEX DOCs зависит от версии Catia.

При необходимости пользователь может дополнительно открыть вкладку окна любого другого справочника T‑FLEX DOCs, нажав на кнопку и выбрав требуемый справочник. Для закрытия вкладки используется кнопка .

Внимание! Следующие вкладки рабочих окон T‑FLEX DOCs невозможно закрыть, так как они являются наиболее часто используемыми в работе конструктора: Файлы, Электронная структура изделия, Искать, Объекты в работе, Почта, Изделие.

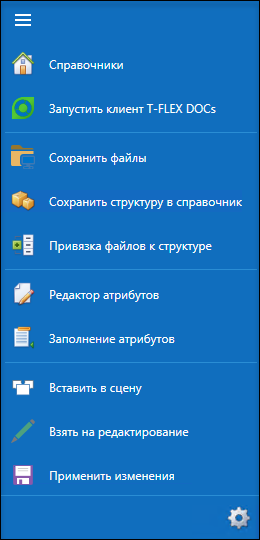

В левой части плавающего окна Catia отображается меню команд T‑FLEX DOCs.

Развернуть или свернуть меню можно нажатием на кнопку .

Команды данного меню выполняют следующие функции:

· Справочники – служит для перехода к рабочей области с вкладками окон T‑FLEX DOCs из окна редактора переменных или окна Настройки.

· Запустить лиент T-FLEX DOCs – запускает T‑FLEX DOCs в отдельном окне.

· Сохранить файлы – сохраняет текущий документ Catia в файловое хранилище T‑FLEX DOCs.

· Сохранить структуру в справочник – сохраняет структуру сборки, созданной в Catia, в справочник T‑FLEX DOCs "Электронная структура изделий".

· Привязка файлов к структуре –  подключает файлы сборки Catia к существующей в справочнике T‑FLEX DOCs "Электронная структура изделий" электронной структуре изделия по исходному имени файла.

· Редактор атрибутов – вызывает окно связи параметров объекта T‑FLEX DOCs со свойствами компонента сборки Catia.

· Заполнение атрибутов –  вызывает окно создания пользовательских свойств в документах Catia с привязкой к системным свойствам.

· Вставить в сцену – выполняет вставку содержимого файла, выбранного в справочнике T‑FLEX DOCs "Файлы", в текущую сборку, открытую в окне Catia.

· Взять на редактирование – для текущего файла выполняется команда T‑FLEX DOCs Взять на редактирование. Файл становится доступным для редактирования текущим пользователем и недоступным для редактирования другими пользователями.

· Применить изменения - для выбранного файла выполняется команда T‑FLEX DOCs Применить изменения. Изменения, внесённые в файл текущим пользователем, сохраняются на сервер и становятся доступны для других пользователей.

· Настройка – вызывает окно настройки модуля интеграции.
