Сохранение файла Catia в справочник T‑FLEX DOCs "Файлы"

Файл, созданный в Catia, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью команды Сохранить сборку меню команд T‑FLEX DOCs.

Необходимо принять во внимание, что в имени файла Catia могут использоваться только латинские буквы.

Файл Catia может быть автоматически переименован при сохранении в T‑FLEX DOCs. Шаблон имени файла указывается в окне Настройки.

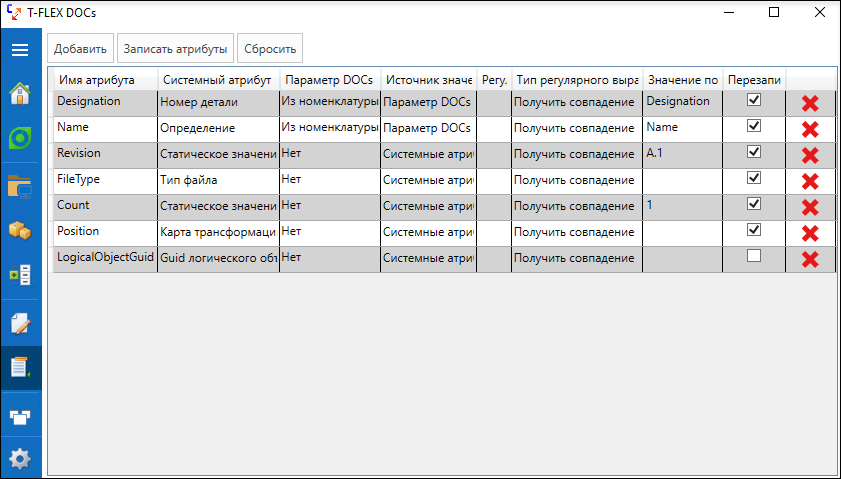

Перед этим необходимо создать пользовательские свойства документа Catia и привязать их к соответствующим системным свойствам. Данное действие выполняется в окне, вызываемом командой Заполнение атрибутов меню команд T‑FLEX DOCs.

Нажатие на кнопку [Добавить] добавляет в список новое пользовательское свойство.

В ячейке колонки Имя параметра задаётся наименование пользовательского свойства, которое будет добавлено в документ Catia. Системное свойство документа Catia, соответствующее данному пользовательскому свойству, указывается в ячейке колонки Системное поле. Значение пользовательского свойства может быть обработано с помощью регулярного выражения, которое вводится в ячейку колонки Регулярное выражение.

Регулярное выражение составляется согласно правил, описанных в https://docs.microsoft.com/.

В колонке Тип регулярного выражения существует два варианта выбора параметра: "Получать совпадение" и "Удалять совпадение". Данные параметры отвечают за добавление и удаление атрибутов, которые были добавлены по определенному условию.

В случае, если значение системного свойства, выбранного в качестве исходного, не задано, пользовательскому свойству может быть присвоено значение по умолчанию, указанное в ячейке колонки Значение по умолчанию.

Кнопка предназначена для удаления пользовательского свойства из списка.

После того, как соответствие пользовательских и системных свойств будет определено, необходимо нажать на кнопку [Записать атрибуты]. Пользовательские свойства будут добавлены в документы текущей сборки Catia.

Если флаг в колонке Перезаписывать не установлен, то значение пользовательского свойства будет защищено от перезаписывания при повторном нажатии на кнопку [Записать параметры]. В противном случае пользовательскому свойству будет присвоено новое значение.

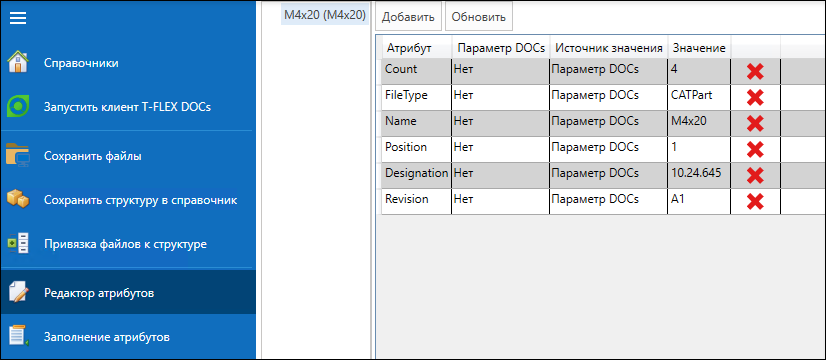

Пользовательские свойства документа Catia можно просмотреть в окне редактора переменных, которое вызывается командой Редактор атрибутов меню команд T‑FLEX DOCs.
