Связь параметров объекта T‑FLEX DOCs со свойствами компонента сборки Catia

Для вызова окна связи параметров T‑FLEX DOCs со свойствами документа Catia используется команда Редактор атрибутов меню команд T‑FLEX DOCs.

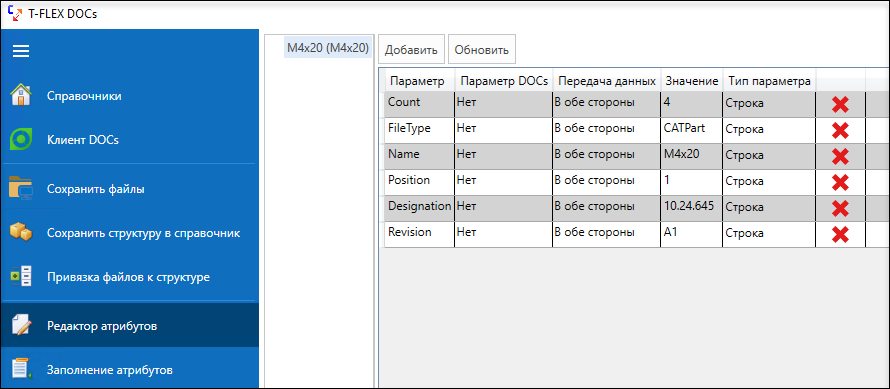

Редактор атрибутов позволяет задать значения свойств как текущего документа Catia, так и связанных с ним. В левой части окна редактора отображается структура сборки, в правой – значения свойств выбранного слева компонента.

Колонка Параметр содержит пользовательские свойства выбранного компонента сборки Catia. Дополнить список свойств можно с помощью кнопки [Добавить]. Для удаления свойства служит кнопка .

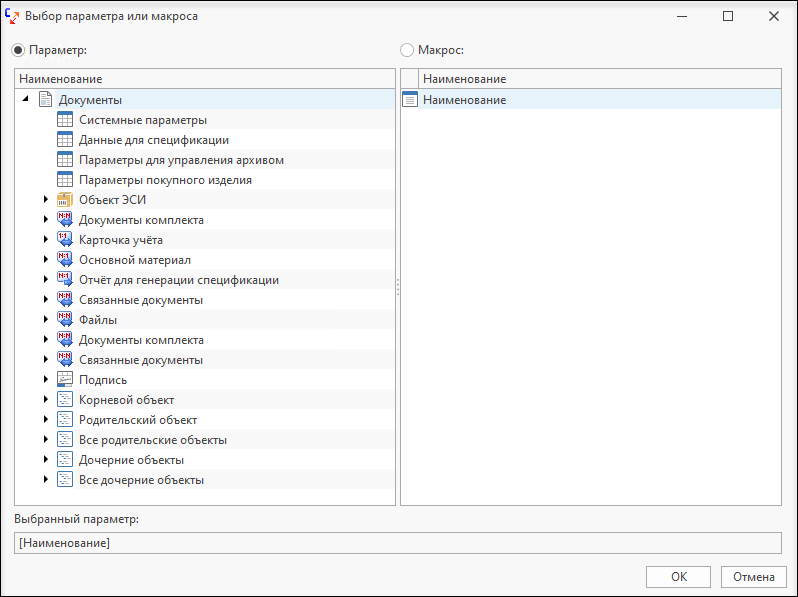

Для тех свойств документа Catia, значения которых требуется синхронизировать, в колонке Параметр DOCs необходимо задать соответствующий параметр T‑FLEX DOCs. Для этого в поле Параметр DOCs сначала следует указать, из какого справочника T‑FLEX DOCs будет осуществляться выбор параметра:

·из справочника "Файлы",

·из справочника "Электронная структура изделий",

·из справочника "Документы".

Колонка Передача данных позволяет задать направление синхронизации параметров:

·из Catia в T‑FLEX DOCs,

·из T‑FLEX DOCs в Catia,

·в обоих направлениях.

Для просмотра и изменения значений свойств документа Catia предназначена колонка Значение.

В зависимости от направления передачи данных, синхронизация указанных параметров осуществляется при сохранении структуры изделия в T‑FLEX DOCs командой Сохранить структуру в справочник меню команд T‑FLEX DOCs или при открытии текущего файла Catia из справочника T‑FLEX DOCs "Файлы".
