Настройка модуля интеграции

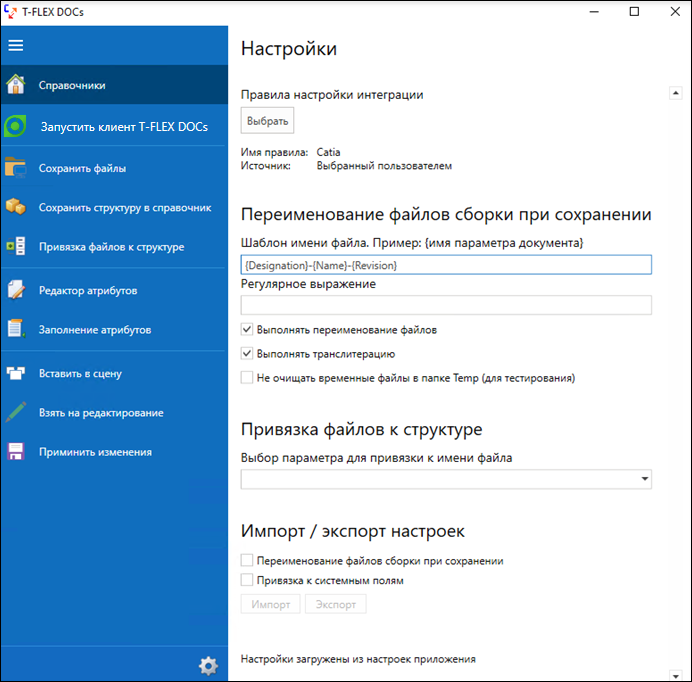

Окно Настройки позволяет выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров Catia и T‑FLEX DOCs.

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

В данном окне пользователь также может задать шаблон для переименования файлов сборки Catia при сохранении в T‑FLEX DOCs. Для этого предназначено поле Шаблон имени файла.

Если шаблон не задан, файлы не будут переименованы. При переименовании все файлы сборки изначально попадают в папку Temp (обычно: C:\Users\User\AppData\Local\Temp\CatiaProductTempCopies).

Шаблон составляется из наименований пользовательских свойств, заключённых в операторные скобки, и символов, разрешённых операционной системой для формирования имени файла.

Сформированное по шаблону имя файла можно обрабатывать при помощи регулярного выражения. Регулярное выражение составляется согласно правил, описанных в https://docs.microsoft.com/, и вписывается в поле Регулярное выражение.

Флаг Выполнять переименование файлов отвечает за включение функции переименования файлов согласно шаблону.

Флаг Не очищать временные файлы в папке Temp отвечает за очистку временных файлов в папке Temp.

При переименовании все файлы сборки изначально попадают в папку Temp (обычно: C:\Users\User\AppData\Local\Temp\CatiaProductTempCopies).

Флаг Выполнять транслитерацию позволяет выполнить переименование и изменение символов кириллицы в латиницу. Данная функция необходима для определенных версий Catia где система не распознавала кириллический алфавит.

Для того, чтобы подключить файлы Catia к существующей структуре изделия в справочнике "Электронная структура изделий", необходимо указать, по какому параметру в T‑FLEX DOCs будет осуществляться поиск объектов. Такой параметр задаётся в поле Выбор параметра для привязки к имени файла окна Настройки.

Выбор осуществляется из списка параметров, входящих в правило настройки интеграции.

T‑FLEX DOCs позволяет выполнять экспорт и импорт настроек модуля интеграции. Это обеспечивает возможность быстрой настройки модуля интеграции на разных компьютерах. С помощью флагов Переименование файлов сборки при сохранении и Привязка к системным полям можно включить или отключить сохранение настроек, отвечающих за переименование файлов Catia при сохранении в справочник T‑FLEX DOCs "Файлы" и привязку к системным свойствам.

Обязательным условием использования интеграции T‑FLEX DOCs с Catia является наличие файла dummy, который должен находиться в корневой папке T‑FLEX DOCs. Данный файл необходим для изменения типа ссылки при сохранении файлов в режиме интеграции.
