Подключение файлов Catia к существующей в T‑FLEX DOCs структуре изделия

Модуль интеграции позволяет подключить файлы сборки Catia к структуре изделия, существующей в справочнике T‑FLEX DOCs "Электронная структура изделий". Имя параметра, по которому будет определяться соответствие файла Catia объекту структуры изделия, необходимо указать в поле Выбор параметра для привязки к имени файла окна Настройки. Значение данного параметра объекта справочника "Электронная структура изделий" должно совпадать с именем файла Catia, который необходимо к нему подключить.

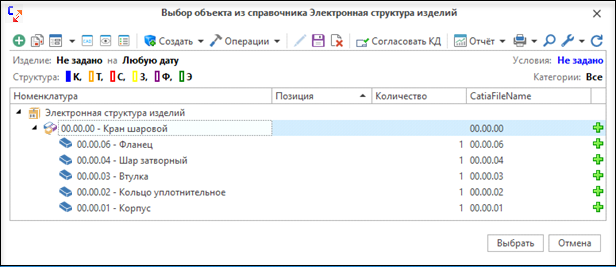

Операция выполняется командой Обновить сборку меню команд T‑FLEX DOCs. В открывшемся окне следует выбрать корневой объект структуры изделия, к которой необходимо подключить файлы.

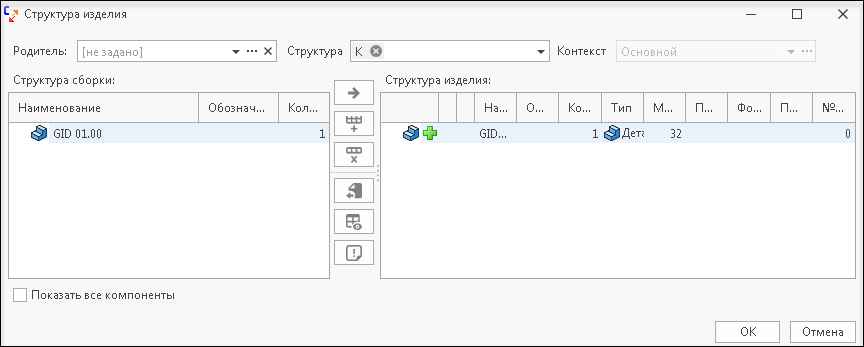

После этого появится окно сохранения файлов сборки Catia в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения структуры изделия в справочник T‑FLEX DOCs "Электронная структура изделий".

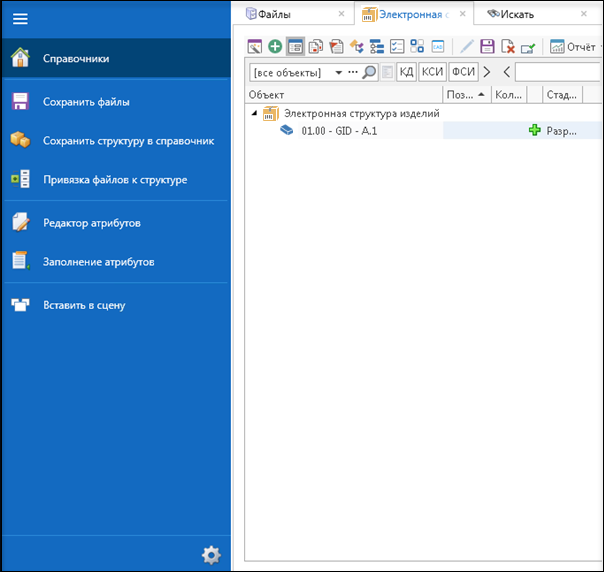

В результате выполнения команды структура изделия будет обновлена и файлы подключатся к объектам справочника "Электронная структура изделий".
