Передача материала детали в T‑FLEX DOCs

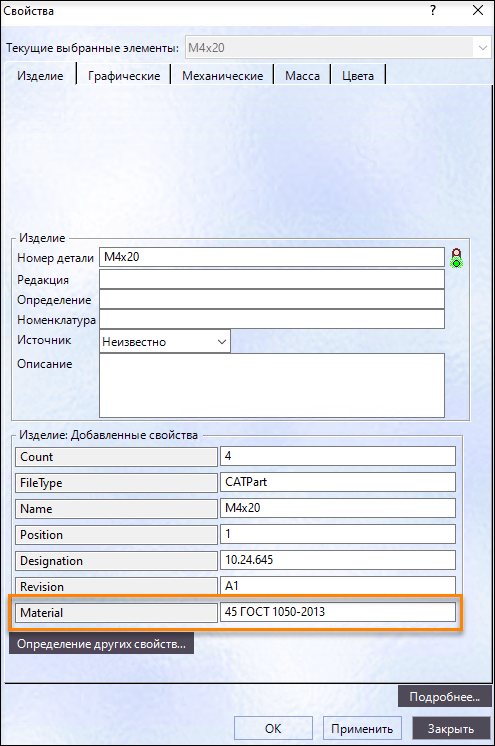

Для передачи наименования материала детали из документа Catia в свойства объекта электронной структуры изделия T‑FLEX DOCs необходимо, чтобы оно было задано в виде свойства детали. Кроме того, наименование материала в документе Catia должно точно соответствовать сводному наименованию материала в справочнике T‑FLEX DOCs "Материалы".

Более подробно о задании свойств компонента сборки Catia рассказано в подпараграфе "Сохранение структуры сборки в T‑FLEX DOCs".

Далее необходимо выполнить передачу свойств детали в T‑FLEX DOCs командой Сохранить структуру в справочник меню команд T‑FLEX DOCs.

Предварительно пользователем с правами администратора в правиле интеграции должно быть задано соответствие созданного свойства компонента сборки Catia и параметра T‑FLEX DOCs "Основной материал".

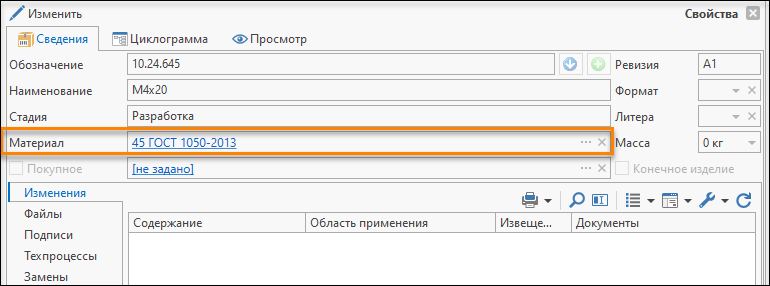

В результате материал отобразится в поле Основной материал окна свойств детали в справочнике T‑FLEX DOCs "Электронная структура изделий".
