Сохранение структуры сборки в T‑FLEX DOCs

Сборка Catia может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

Предварительно необходимо выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров Catia и T‑FLEX DOCs. Выбор правила настройки интеграции осуществляется в окне Настройки.

Также перед сохранением структуры сборки в справочник "Электронная структура изделий" следует выполнить создание пользовательских свойств и их привязку к системным свойствам, как и в случае сохранения файлов сборки Catia в справочник "Файлы", для текущего и связанных с ним документов Catia.

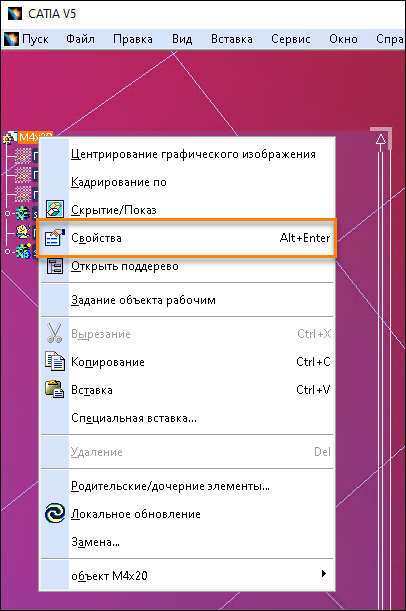

Значения свойств могут быть заданы как в окне редактора переменных, так и в окне свойств компонента сборки Catia, для вызова которого служит команда контекстного меню Свойства.

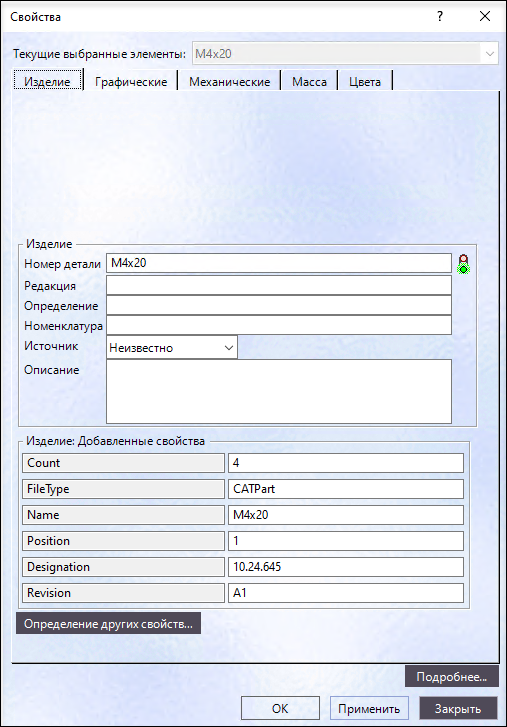

Вкладка Изделие окна свойств содержит системные (область Изделие) и пользовательские (область Изделие: Добавленные свойства) свойства компонента сборки Catia.

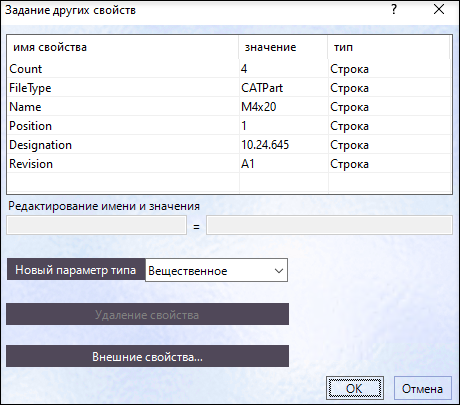

Для создания нового пользовательского свойства необходимо нажать на кнопку [Определение других свойств], после чего выбрать тип значения свойства из списка, ввести имя свойства и его значение в соответствующие поля и нажать на кнопку [Новый параметр типа]. Кнопка [Удаление свойства] служит для удаления выбранного в списке свойства.

Для сохранения сборки Catia в виде структуры изделия T‑FLEX DOCs используется команда Сохранить структуру в справочник меню команд T‑FLEX DOCs.

Первичное сохранение объектов Catia в справочник "Электронная структура изделий" рекомендуется выполнять из рабочего пространства T-FLEX DOCs.

Сначала появится окно сохранения файла текущего документа Catia в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.

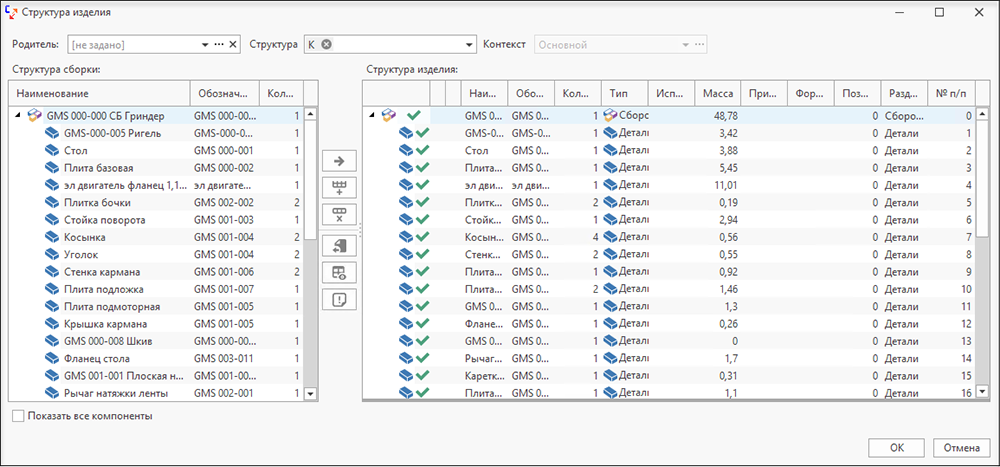

После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки Catia, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

Управлять создаваемой структурой изделия можно с помощью кнопок:

· – добавляет выбранный объект структуры сборки Catia в структуру изделия T‑FLEX DOCs.

· – создаёт новый объект в структуре изделия T‑FLEX DOCs.

· – удаляет объект из структуры изделия T‑FLEX DOCs.

· – показывает объект структуры сборки Catia, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

· – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки Catia.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

При изменении структуры сборки Catia требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
