Использование контекстов проектирования

Контекст проектирования – это инструмент, предназначенный для внесения оперативных изменений в структуру изделия без изменения существующей структуры. Благодаря данному механизму любой пользователь может внести изменения в структуру изделия, не опасаясь испортить утверждённую версию структуры изделия. Изменения, производимые в рамках одного контекста, могут вноситься на любых уровнях иерархии изделия несколькими пользователями одновременно. Для внесения изменений в рамках определённого контекста нет необходимости создавать ревизии изменяющихся сборочных единиц – в рамках контекста пользователю доступны все выполненные изменения. Возврат в основной контекст позволит увидеть изделие без этих изменений.

Возможность изменения электронной структуры изделия в рамках выбранного контекста проектирования регулируется правами доступа пользователя T‑FLEX DOCs на объект соответствующего контекста. При отсутствии у пользователя прав доступа на редактирование объекта в основном контексте проектирования, в других контекстах проектирования эти права доступа не будут ограничены, при условии, что права доступа на сами объекты данных контекстов не обуславливают соответствующих ограничений.

Для создания нового контекста проектирования следует:

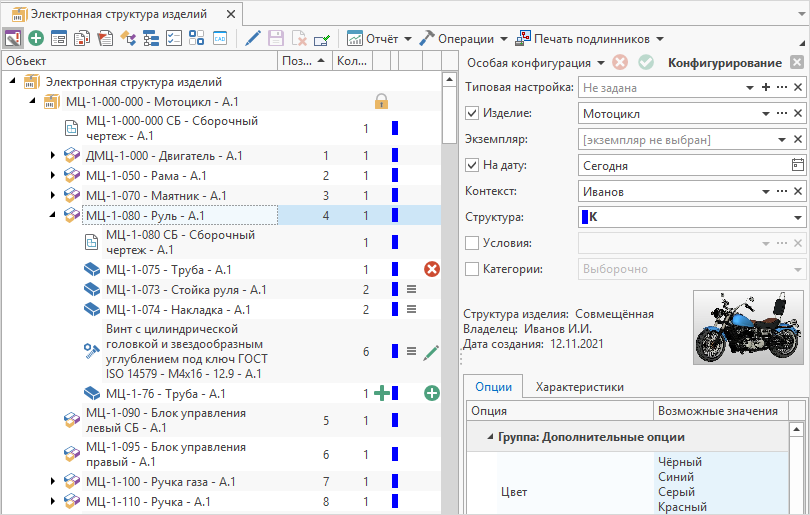

1.Открыть панель Конфигурирование в окне справочника "Электронная структура изделий".

2.В поле Контекст нажать на кнопку .

3.В открывшемся окне нажать на кнопку .

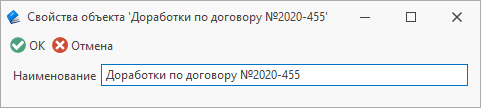

4.Присвоить наименование контексту проектирования.

После того, как требуемый контекст проектирования создан, пользователю необходимо выбрать его в окне Выбор объекта из справочника Контексты проектирования, применить заданные настройки конфигурации на панели Конфигурирование и начать редактирование существующей структуры изделия.

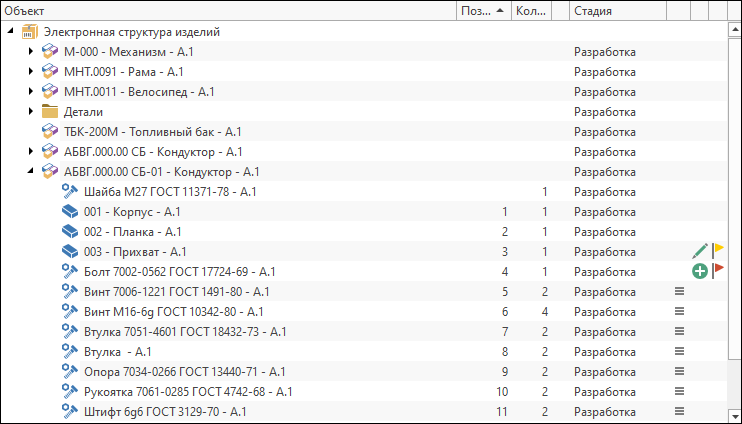

В T‑FLEX DOCs доступен механизм отслеживания изменений в текущем контексте проектирования по сравнению с основным контекстом проектирования. Параметр "Изменения в текущем контексте" может иметь следующие значения:

· "Добавление" – объект создан в текущем контексте проектирования. В основном контексте проектирования он отсутствует.

· "Изменение" – параметры вхождения объекта в электронную структуру изделия были изменены в текущем контексте проектирования.

· "Изменена применяемость" - условия применяемости объекта изменены в текущем контексте проектирования.

Более подробная информация содержится в главе "Конфигурирование" раздела "Настройка представления данных в окнах".

· "Удаление" – объект удалён из электронной структуры изделия в текущем контексте проектирования. Электронная структура изделия в основном контексте проектирования не изменилась.

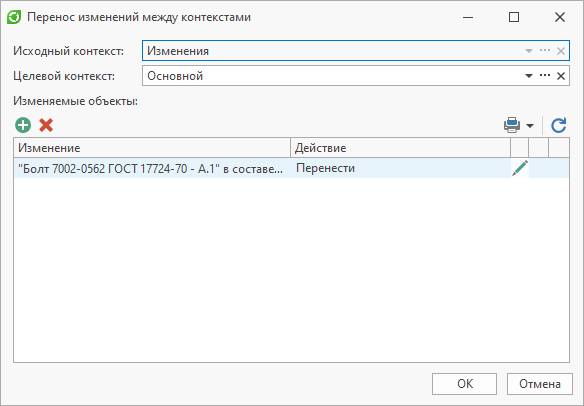

Чтобы перенести или скопировать изменения из текущего контекста проектирования в другой имеющийся в системе контекст проектирования, необходимо выбрать объекты структуры изделия с параметром "Изменения в текущем контексте" и воспользоваться командой Изменения в контексте > Перенести в другой контекст контекстного меню. В открывшемся окне Перенос изменений между контекстами в поле Целевой контекст следует указать контекст проектирования в который будут перенесены или скопированы изменения. С помощью кнопки можно добавить объекты, изменения которых будут перенесены или скопированы из исходного контекста в целевой. В выпадающем списке колонки Действие следует выбрать требуемое действие с изменениями текущего контекста: "Перенести" или "Копировать".

В T‑FLEX DOCs доступен механизм отслеживания конфликтов, связанных с изменениями в текущем и основном контекстах проектирования. Параметр "Конфликт" может иметь следующие значения:

· "Оригинал изменён" – параметр объекта в основном контексте проектирования был изменён после изменения этого параметра у объекта в текущем контексте проектирования.

· "Оригинал удалён" – объект в основном контексте проектирования был удалён из состава изделия после изменения параметров данного объекта в текущем контексте проектирования.

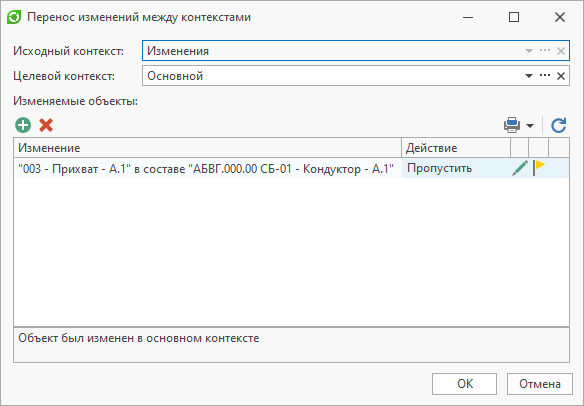

При добавлении в окно Перенос изменений между контекстами объекта, имеющего конфликт "Оригинал изменён" и выбора основного контекста проектирования в качестве целевого контекста, в колонке Действие будет автоматически установлено значение "Пропустить".

Изменения объектов, для которых в колонке Действие окна переноса изменений между контекстами установлено значение "Пропустить", не будут перенесены в целевой контекст проектирования. Для переноса в основной контекст проектирования изменений объекта, имеющего конфликт "Оригинал изменён", необходимо предварительно устранить данный конфликт.

Для устранения конфликта следует выбрать соответствующий объект структуры изделия и воспользоваться командой Изменения в контексте > Подтвердить.

Для отмены произведённых изменений предназначена команда контекстного меню Изменения в контексте > Отменить изменение.

Список всех изменений в выбранном контексте проектирования доступен для просмотра в системном окне Изменения в контексте.

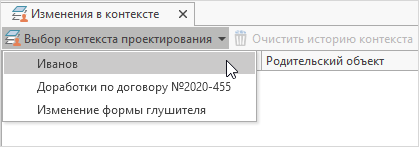

Чтобы начать работу со списком изменений, необходимо выбрать требуемый контекст проектирования.

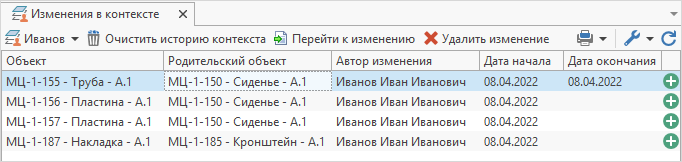

В окне Изменения в контексте отобразится список всех изменений, выполненных в данном контексте проектирования. Для перехода к выбранному объекту в окне справочника "Электронная структура изделий" следует нажать на кнопку панели инструментов.

Нажатие на кнопку позволяет удалить объекты, действие подключения которых к структуре изделия окончено.

Кнопка позволяет удалить выбранные изменения в контексте.

Созданный контекст проектирования может быть удалён из системы. Для этого следует:

1.Открыть панель Конфигурирование в окне справочника "Электронная структура изделий".

2.В поле Контекст нажать на кнопку .

3.В открывшемся окне выбрать контекст проектирования, который необходимо удалить и воспользоваться командой Правка > Удалить контекстного меню.

Внимание! Основной контекст проектирования удалить невозможно. Удаление созданного контекста проектирования приводит к удалению всех выполненных в нём изменений.
