Управление конфигурациями изделия

Совмещённая электронная структура изделия предназначена для отображения комплексной информации об изделии и включает в себя отдельные типы электронных структур (например, конструкторскую электронную структуру изделия и эксплуатационную электронную структуру изделия). В совмещённую структуру изделия входят компоненты всех возможных конфигураций этого изделия.

Механизм управления конфигурациями изделий представляет собой инструмент для построения любых возможных конфигураций изделия на базе его совмещённой электронной структуры.

Условия для отбора объектов, которые необходимо отобразить в электронной структуре изделия (получив таким образом точную структуру изделия из совмещённой), задаются на панели Конфигурирование в окне справочника "Электронная структура изделий" или на вкладке системного окна Изделие.

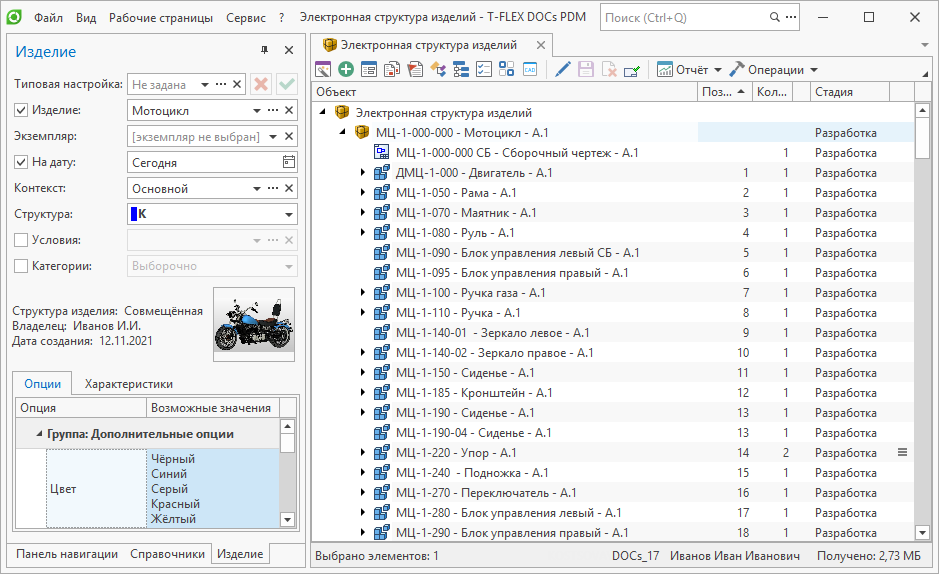

Чтобы включить отображение вкладки окна Изделие в главном окне T‑FLEX DOCs, необходимо установить флаг Изделие в главном меню Вид.

При этом окно Изделие позволяет задать настройки единой конфигурации изделия, которые будут использоваться во всех справочниках системы с поддержкой конфигурирования, а панель Конфигурирование – настройки особой конфигурации изделия, которые применимы только в окне текущего справочника.

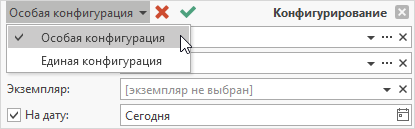

Для переключения между параметрами единой и особой конфигураций изделия предназначено меню в верхней части панели Конфигурирование.

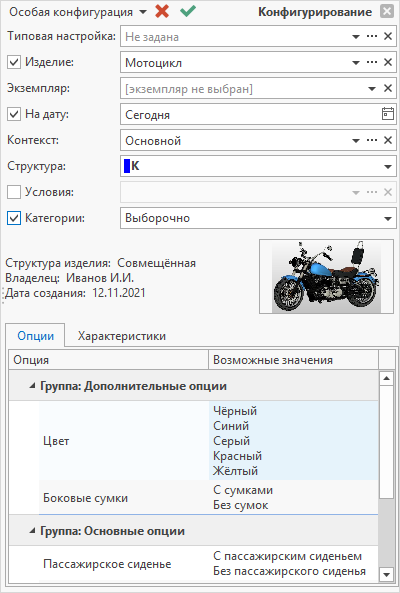

На панели Конфигурирование присутствуют следующие поля:

·Типовая настройка – позволяет при необходимости выбрать типовой комплект настроек панели Конфигурирование из справочника "Настройки конфигурации".

·Изделие – позволяет выбрать изделие из справочника "Классификатор изделий", электронную структуру которого требуется отобразить.

·Экземпляр – предназначено для выбора конкретного физического экземпляра изделия из справочника "Экземпляры изделий". Если в поле Изделие уже указан объект классификатора, то выбор экземпляра осуществляется из списка связанных с ним или с его дочерними объектами. Если поле Изделие не заполнено, то для выбора экземпляра будет предложен общий список объектов справочника "Экземпляры изделий", после чего в поле Изделие автоматически отобразится объект классификатора изделий, связанный с выбранным экземпляром.

·На дату – позволяет выбрать дату, чтобы увидеть, какую структуру имело изделие в определённый момент времени.

·Контекст – служит для выбора контекста проектирования, с учётом которого должна быть отображена электронная структура изделия.

·Структура – служит для выбора отображаемых и редактируемых типов электронной структуры изделия.

·Условия – предназначено для задания условий конфигурирования по стадиям или другим параметрам объектов.

·Категории – позволяет выбрать категории объектов, которые необходимо отобразить в структуре изделия.

Ниже представлены ключевые параметры текущей конфигурации изделия: изображение изделия из справочника "Классификатор изделий", тип электронной структуры, имя владельца и дата создания.

На вкладке Опции представлен набор опций изделия, указанного в поле Изделие, и их возможных (для изделия с совмещённой структурой) или фактических (для изделия с точной структурой) значений. Вкладка Характеристики позволяет просмотреть список характеристик выбранного изделия.

После того, как на панели были заданы требуемые параметры конфигурации изделия, следует применить изменения нажатием на кнопку .

В результате в окне справочника будут отображены объекты, которые относятся к выбранной конфигурации изделия, и объекты, которые не относятся ни к одной конфигурации.

В корне справочника также отображаются объекты, которые в текущей конфигурации не подключены ни к одному объекту, даже если у них есть подключения в других конфигурациях.

Для отмены изменений предназначена кнопка . Если в окне справочника применены настройки особой конфигурации изделия, кнопка вызова панели Конфигурирование на панели инструментов будет иметь вид .

Управление конфигурациями изделия с помощью системного окна Изделие производится аналогично.
