Сравнение составов изделий

T‑FLEX DOCs позволяет быстро сравнить составы двух и более изделий. При этом можно увидеть как количественные и качественные изменения структур сравниваемых изделий, так и различия в использовании ревизий.

Для работы с механизмом сравнения составов изделий, в справочнике "Электронная структура изделий" предназначена группа команд контекстного меню Сравнение. Она включает следующие команды:

·Добавить к сравнению составов – используется для добавления объектов в список сравниваемых составов изделий.

·Сравнить составы – вызывает системное окно Сравнение составов.

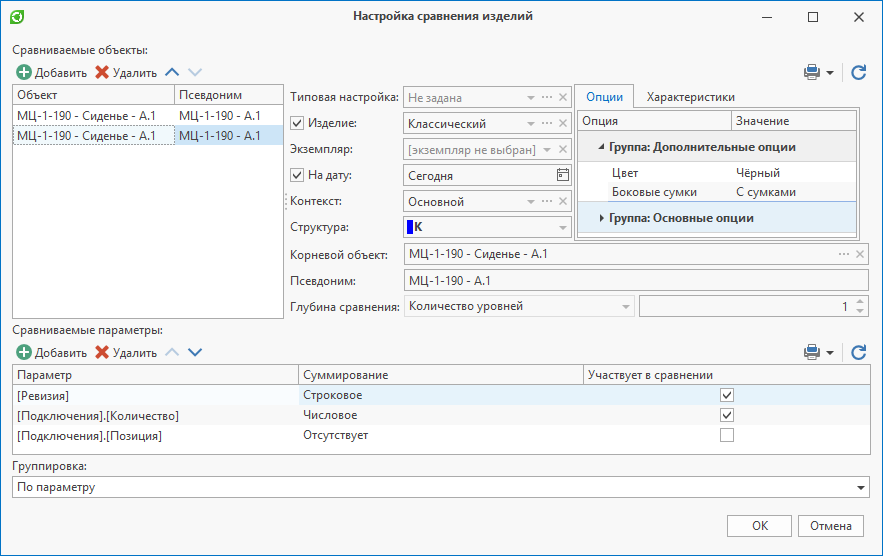

Настройки сравнения выполняются в окне Настройка сравнения изделий, которое вызывается кнопкой , расположенной на панели инструментов окна Сравнение составов.

В верхней части окна Настройка сравнения изделий с помощью кнопок и формируется список изделий, сравнение составов которых будет происходить.

Справа от списка отображаются параметры конфигурации выбранного изделия.

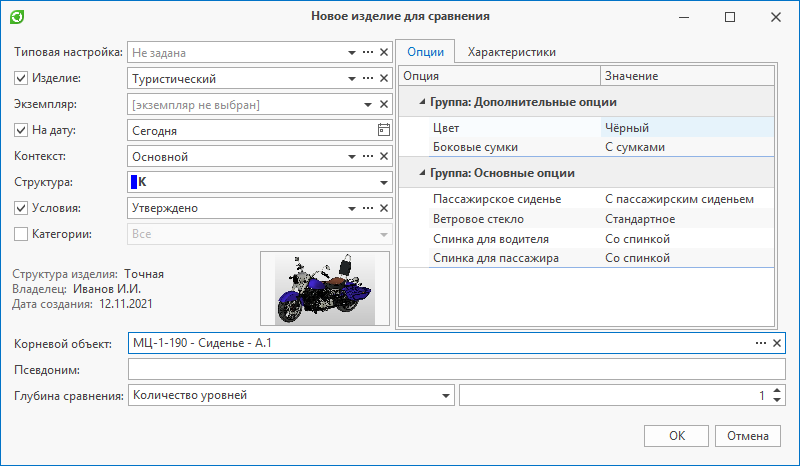

Кнопка открывает окно Новое изделие для сравнения, в котором задаются требуемые параметры конфигурации изделия, добавляемого в список для сравнения составов. Помимо этого, в окне Новое изделие для сравнения можно указать корневой объект и глубину сравнения.

Сравнение может быть выполнено как на всех уровнях структуры выбранного объекта, так и на количестве уровней, заданном пользователем.

В поле Псевдоним вводится требуемое наименование колонки, соответствующей изделию, которое участвует в сравнении. Если оставить данное поле пустым, по умолчанию колонке будет присвоено наименование вида "Обозначение - Ревизия".

В нижней части окна Настройка сравнения изделий располагается список параметров, значения которых должны быть представлены в окне Сравнение составов. Управление данным списком осуществляется кнопками и . Кнопки и служат для изменения порядка отображения параметров в окне Сравнение составов.

При сравнении составов изделий будут учитываться значения только тех параметров, которые отмечены флагами в колонке Участвует в сравнении.

Колонка Суммирование позволяет для каждого из параметров указать тип суммирования значений, который будет использоваться в случае, если в структуре выбранного изделия на разных уровнях присутствуют одни и те же объекты.

Поле Группировка предназначено для выбора способа группировки колонок со значениями параметров в окне Сравнение составов.

Пользователь также может добавить объект справочника "Электронная структура изделий" в список для сравнения, вызвав команду контекстного меню Сравнение > Добавить к сравнению составов. Число в скобках, отображаемое рядом с пунктом Добавить к сравнению составов, показывает количество объектов, находящихся в списке для сравнения.

Сравнение изделий выполняется командой контекстного меню Сравнение > Сравнить составы.

Открыть окно Сравнение составов можно также с помощью команды главного меню Вид > Окно системы > Сравнение составов.

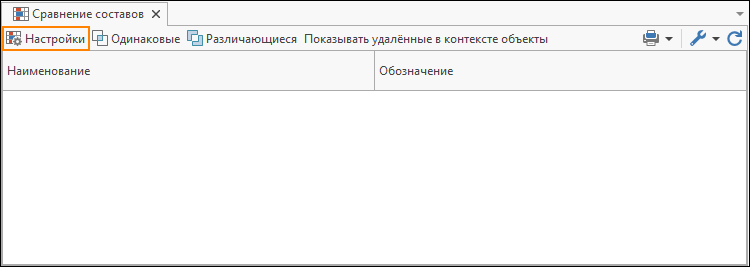

Окно Сравнение составов содержит список объектов, входящих в структуру выбранных для сравнения изделий.

Кнопки панели инструментов окна позволяют переключать режимы просмотра:

· – отображаются объекты, которые имеют одинаковые значения сравниваемых параметров.

· – отображаются объекты, которые имеют различные значения сравниваемых параметров.

· - отображаются объекты, которые были удалены из состава сравниваемых изделий.

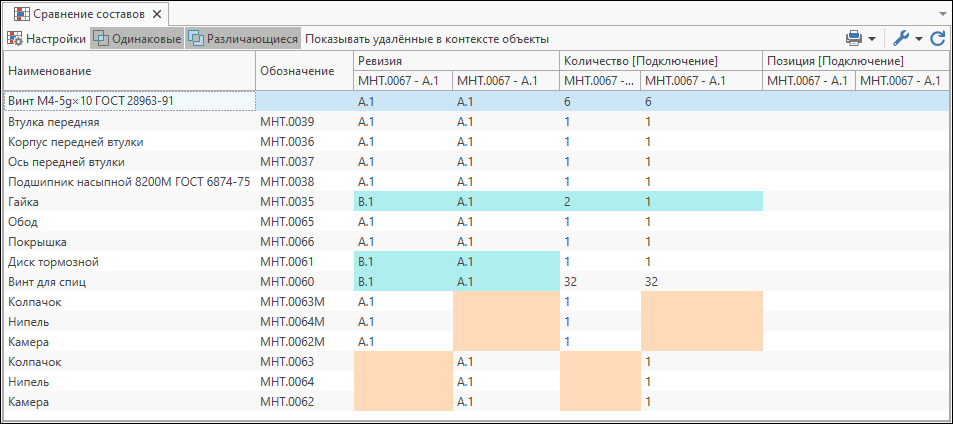

Пустые ячейки в рабочей области окна Сравнение составов выделяются светло-оранжевым цветом, что позволяет обратить внимание пользователя на то, в каких изделиях отсутствуют те или иные компоненты других сравниваемых изделий. Ячейки, содержащие различающиеся значения параметров, отмечены бирюзовым цветом.

Если в структуре выбранного изделия на разных уровнях присутствуют одни и те же объекты, то значения их параметров суммируются согласно типу, указанному в колонке Суммирование окна Настройка сравнения изделий. В ячейке, соответствующей значению параметра, для которого суммирование отключено, отображается символ *.
