Параметры объекта электронной структуры изделия

Для отображения параметров объекта электронной структуры изделия, помимо окна свойств, предназначена также панель Свойства в окне справочника "Электронная структура изделий". Чтобы перейти к редактированию содержимого панели, необходимо нажать на кнопку .

Так как объект электронной структуры изделия может быть включён с различными параметрами вхождения в несколько изделий, его параметры делятся на две группы:

·параметры, описывающие собственно объект – карточка объекта с его реквизитами;

·параметры, описывающие вхождение данного объекта в структуру конкретного изделия (например, количество и позиция на чертеже).

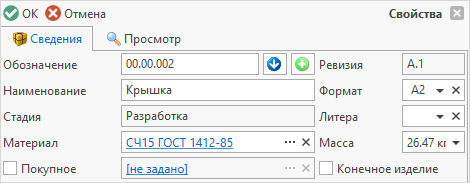

Основные параметры объекта электронной структуры изделия указываются в верхней части вкладки Сведения.

Пользователь может ввести здесь сведения о массе детали или сборочной единицы, указать формат и литеру чертежа. Окно свойств объекта типа "Деталь" содержит также поле Материал, в котором может быть указан рекомендуемый для данной детали материал из справочника "Материалы".

Если объект электронной структуры изделия является конечным изделием, готовым к использованию по назначению, или узлом, за разработку которого несёт ответственность отдельное подразделение или сторонняя организация, устанавливается флаг Конечное изделие.

В случае, когда объект является покупным изделием, устанавливается флаг Покупное. Тип изделия указывается рядом с флагом путём выбора требуемого объекта из справочника "Разделы покупных изделий", а на вкладке Поставщики, которая появляется в нижней части вкладки Сведения после установки флага, формируется список организаций – поставщиков данного изделия.

Стадия, в которой в данный момент находится объект, отображается в поле Стадия.

Всем создаваемым объектам по умолчанию назначается стадия "Разработка".

Поле Ревизия содержит имя ревизии объекта. Значение поля не может быть изменено вручную.

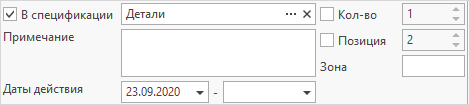

В центре вкладки Сведения расположена группа параметров вхождения текущего объекта в структуру конкретного изделия. К таким параметрам относятся:

·Имя раздела спецификации, к которому относится текущий объект.

·Позиция на чертеже.

·Количество.

·Даты начала и окончания действия подключения объекта к текущей структуре изделия.

Для объектов типа "Электронный компонент" дополнительно указывается позиционное обозначение.

Параметры вхождения объекта в структуру изделия могут быть взяты на редактирование отдельно от других параметров панели Свойства. Для этого следует воспользоваться кнопкой .

В нижней части вкладки Сведения расположены вкладки со вспомогательной информацией, облегчающие доступ к связанным объектам различных справочников:

1.Изменения – вкладка предназначена для работы с изменениями объекта электронной структуры изделия.

2.Файлы – вкладка позволяет прикрепить к реквизитной карточке объекта его содержательную часть – файлы из справочника "Файлы". Для этого необходимо нажать на кнопку и выбрать требуемый файл.

3.Подписи – вкладка отображает список установленных на объекте подписей.

4.Техпроцессы – вкладка содержит список технологических процессов изготовления данного объекта электронной структуры изделия.

5.Замены – вкладка предназначена для управления заменами в структуре изделия.

6.Использование – на вкладке содержится информация о вхождениях выбранного объекта в другие объекты справочника "Электронная структура изделий".

7.Исполнения – вкладка содержит список исполнений и альтернативных вариантов объекта электронной структуры изделия.

8.Документы – вкладка содержит список документов, связанных с исходным. Например, если чертёж был выслан определённым внешним контрагентам, в списке связанных документов будет отражено сопроводительное письмо, с которым был отослан чертёж.

После того, как требуемые параметры объекта электронной структуры изделия заданы, необходимо сохранить изменения нажатием на кнопку . Кнопка служит для отмены выполненных на панели изменений.

Если пользователь не произвёл сохранение или отмену изменений в свойствах объекта, то при закрытии панели Свойства, переключении на другую панель или выборе другого объекта текущего справочника, отобразится вопрос о сохранении или отмене данных изменений.

Помимо вкладки Сведения окно свойств объекта электронной структуры изделия содержит вкладки Спецификация и Просмотр.

Вкладка Спецификация отображается в окне свойств объектов типов "Изделие" и "Сборочная единица".

Когда объект электронной структуры изделия утверждён и принят на хранение, появляется дополнительная вкладка Учётная карточка, которая представляет собой карточку учёта конструкторского документа в архиве.
