Список замен

Заменой считаются объекты электронной структуры изделия (ДСЕ) типа "Сборочная единица", "Деталь", "Стандартное изделие", "Прочее изделие", "Материал" или "Заготовка", которые допускается применять для изготовления изделия. Условия применения таких объектов электронной структуры изделия могут излагаться в технических требованиях чертежа или в технологическом документе типа "Карта разрешённых замен". Например, замена может осуществляться при временном отсутствии на складе предприятия покупных изделий, входящих в конструкторскую структуру изделия.

Заменой не считаются варианты изготовления детали или детали для подбора, поскольку они согласно ГОСТ 2.109-83 указываются в конструкторской спецификации в явном виде и входят в состав базовой структуры изделия.

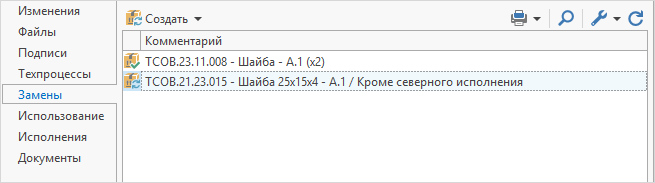

Для формирования списка объектов замены для ДСЕ указанных выше типов необходимо выбрать базовую структуру изделия в окне справочника "Электронная структура изделий", открыть окно свойств заменяемого объекта электронной структуры изделия и перейти на вкладку Замены вкладки Сведения.

Добавление нового объекта в список замен осуществляется с помощью кнопки . Список замен может содержать объекты типов "Аналог" и "Эквивалент".

Аналог – это объект, разрешённый конструктором для замены в каком-либо изделии. Например, шайба ∅20х10 толщиной 5 мм может быть заменена на шайбу ∅25х10 толщиной 5 мм.

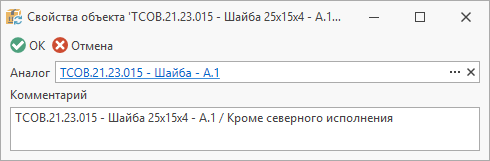

Для этого типа в поле Аналог указывается объект-заменитель из справочника "Электронная структура изделий".

Эквивалент – это группа объектов, разрешённая конструктором для замены одного объекта ДСЕ, либо технологическое разделение целого конструкторского объекта на технологические объекты.

Примеры эквивалентов:

·Конструкторский эквивалент шайбы ∅20х10 толщиной 5 мм – это группа, состоящая из двух шайб ∅20х10 толщиной 2 мм и одной шайбы ∅20х10 толщиной 1 мм.

·Технологический эквивалент подшипника конического упорного – это группа из одной обоймы наружной и одной обоймы внутренней с сепаратором. Обоймы могут собираться (прессоваться) на разном технологическом оборудовании в разных операциях, следовательно, они будут входить в разные технологические узлы.

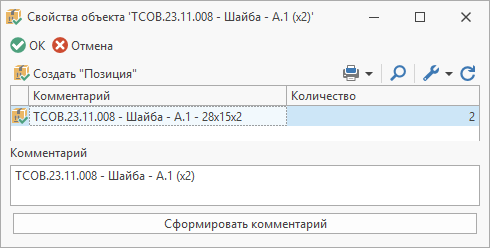

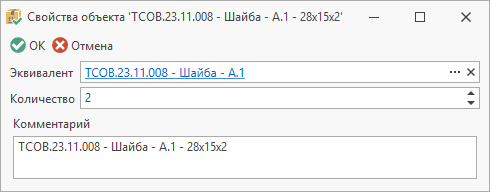

Состав группы объектов формируется с помощью кнопки . Для каждой позиции группы указывается объект-заменитель из справочника "Электронная структура изделий" и его количество, необходимое для замены базового объекта электронной структуры изделия.

Каждый объект замены также имеет комментарий, указывающий на правила замены и исключения в применении этой замены для разных изделий.
