Подготовка изменений

Для подготовки изменений электронной структуры изделия следует:

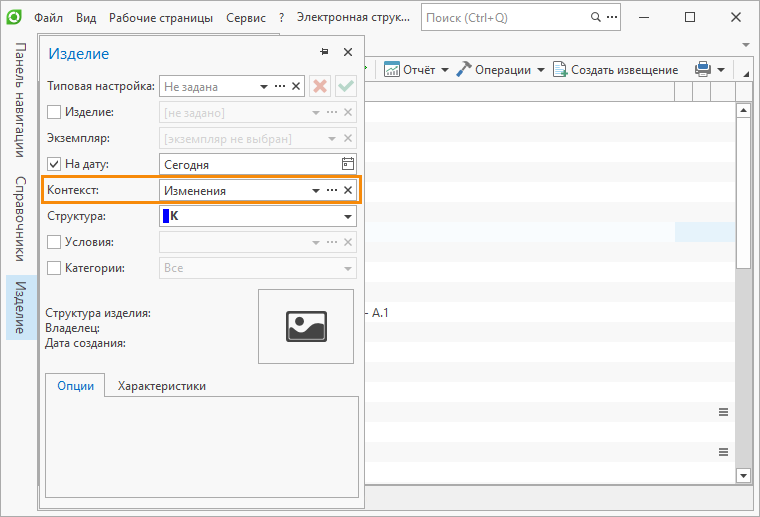

1.Выбрать контекст проектирования, отличный от "Основного", в котором будет выполняться подготовка изменений.

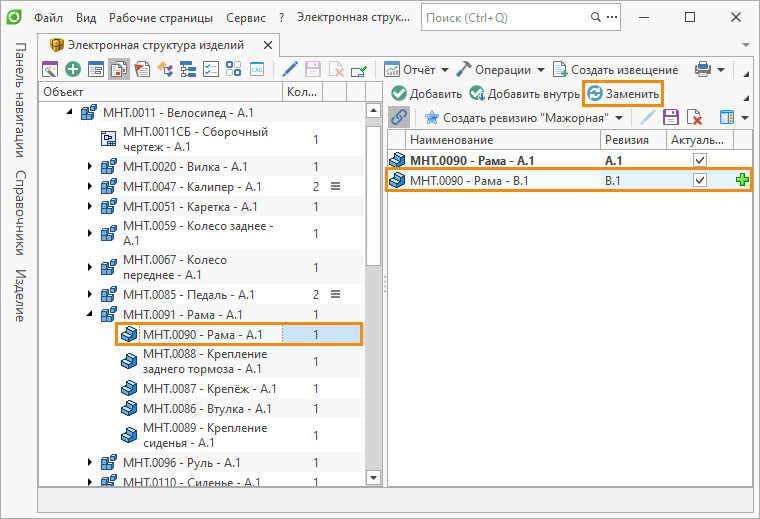

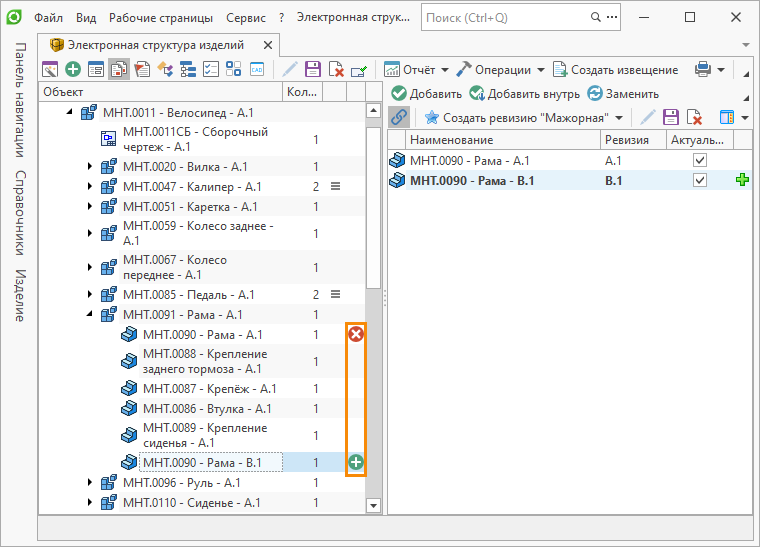

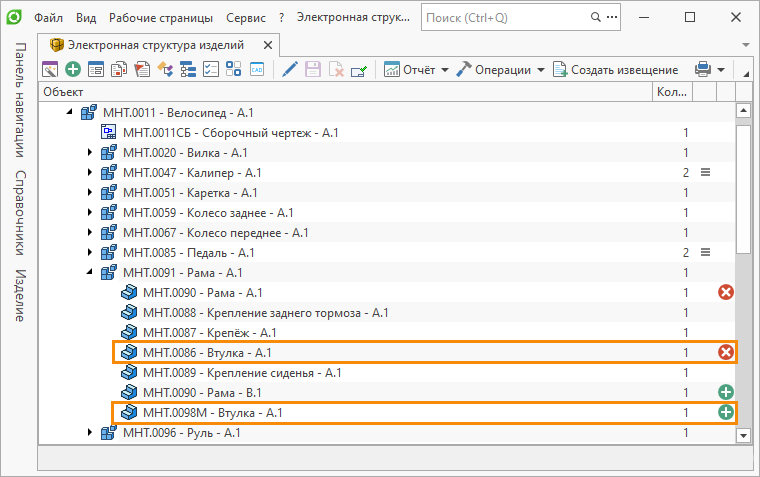

2.Для каждой детали, в которую требуется внести изменения, создать ревизию и нажать кнопку [Заменить] - на панели инструментов области Ревизии. При этом, в колонке "Изменения в текущем контексте" структуры отобразятся статусы для изменяемых элементов.

3.При необходимости удаления или добавления новых деталей в структуре сборочной единицы, выполнить данные изменения.

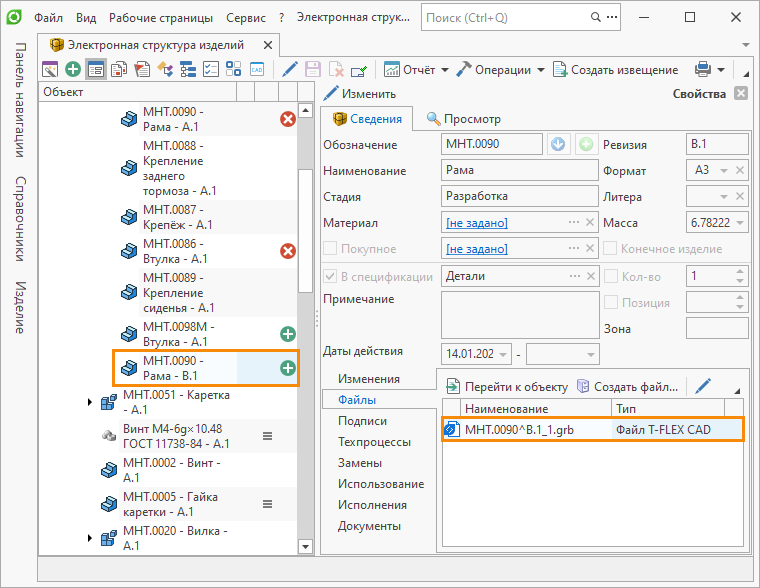

4.В рамках созданных ревизий внести необходимые изменения в файлы-оригиналы деталей сборочной единицы (модель и/или чертёж) с помощью конструкторской САПР. Например, с помощью инструментов системы T-FLEX CAD вносятся изменения в файлы чертежей, имеющих расширение GRB.

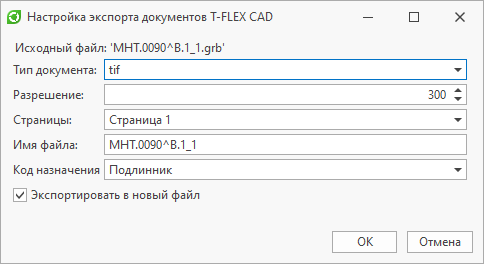

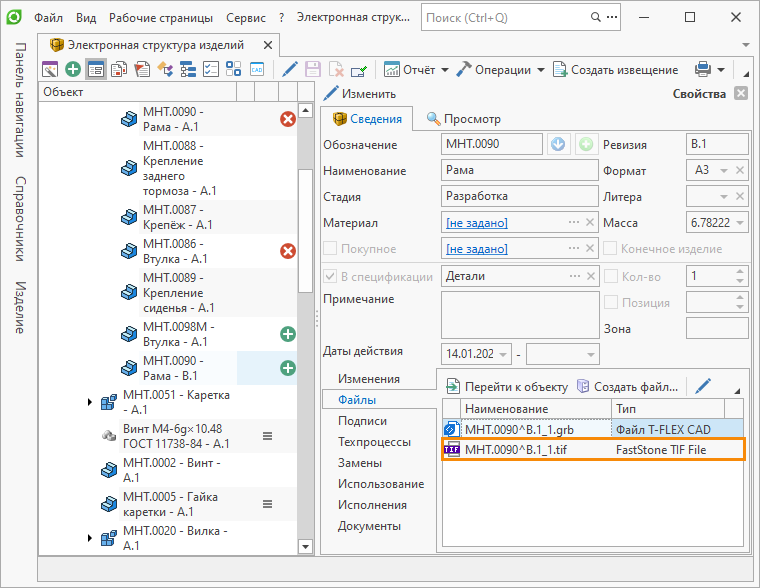

5.На основе изменённых файлов-оригиналов сформировать файлы-подлинники конструкторских документов в формате TIFF или PDF. Для этого воспользоваться командой Экспорт в формат контекстного меню файлов оригиналов и настроить параметры экспорта.

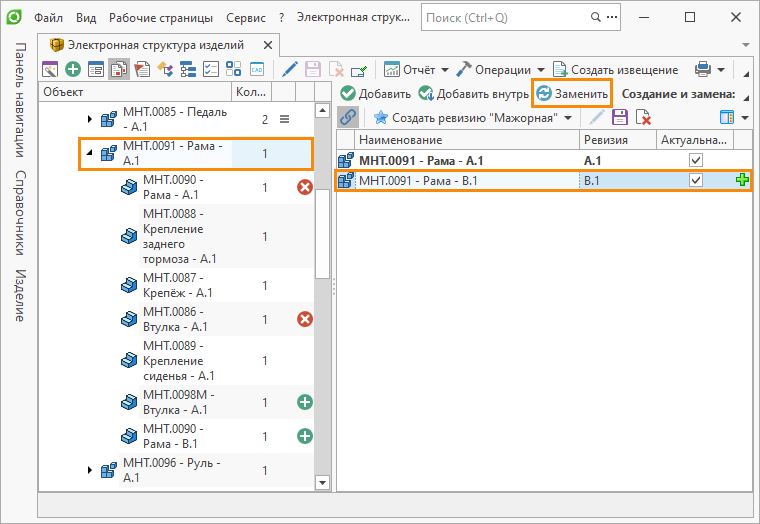

6.Выбрать сборочную единицу, в структуре которой произошли вышеописанные изменения, создать для неё ревизию и нажать кнопку [Заменить] - на панели инструментов области Ревизии.

Внимание! Создание ревизии сборочной единицы должно выполняться в том случае, если изменяется её состав (спецификация). При необходимости внесения изменений только в геометрию конкретной детали, новую ревизию для сборочной единицы создавать не требуется.

Если сотруднику известно, что изменения будут касаться состава сборочной единицы, необходимо первоначально создать новую ревизию данной сборочной единицы, а затем в рамках этой ревизии вносить изменения.

После подготовки изменений можно переходить к этапу их оформления в извещении.
