Оформление изменений в извещении

Извещение содержит описание изменений, которые должны быть внесены в объекты электронной структуры изделия. Для хранения извещений об изменениях в T FLEX DOCs предназначен справочник "Извещения об изменениях".

Для оформления изменений в извещении следует:

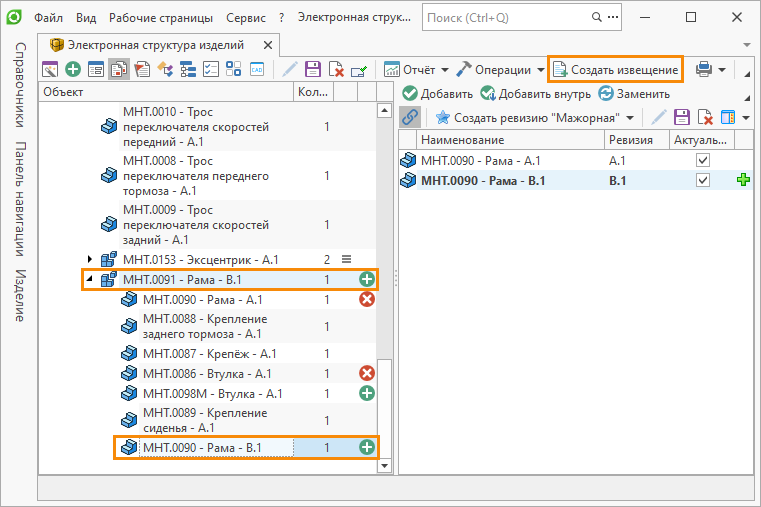

1.В структуре изделия выбрать объекты, которые должны быть добавлены в извещение. Например, при внесении изменений в состав сборочной единицы и в геометрию входящей в сборочную единицу детали, следует выбрать саму сборочную единицу и входящую в неё деталь.

Для выбора нескольких объектов следует выделить их щелчком левой кнопки мыши в сочетании с клавишей <Shift> или <Ctrl>.

2.Воспользоваться кнопкой [Создать извещение] - на панели инструментов справочника.

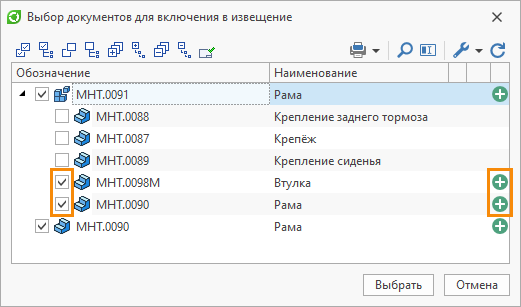

3.В открывшемся окне выбрать документы, которые будут добавлены в извещение и нажать кнопку [Выбрать]. По умолчанию для ревизии сборочной единицы система автоматически выявит внесённые добавления в её состав и предложит включить их в извещение.

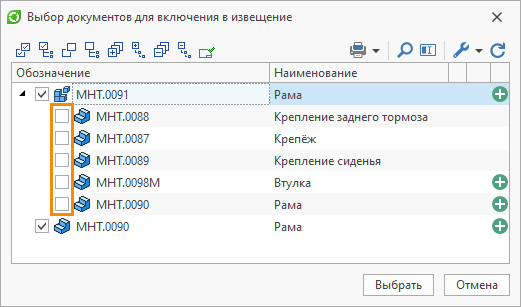

Для изменения состава включаемых в извещение документов следует активировать или деактивировать флаги напротив соответствующих элементов.

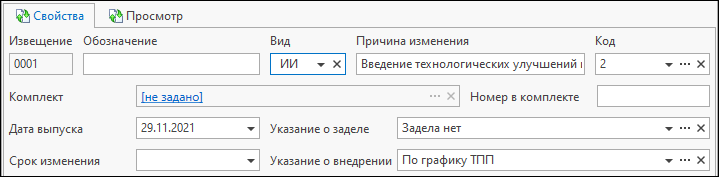

4.Заполнить параметры открывшегося диалога свойств извещения.

Описание диалога свойств извещения приводится ниже, в соответствующем подпараграфе.

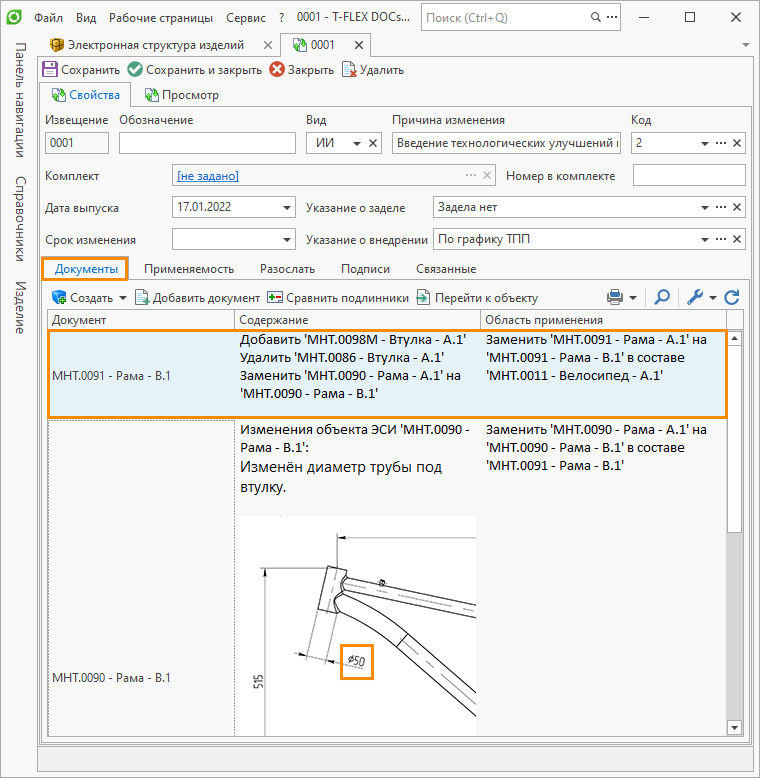

5.Во вкладке Документы диалога свойств извещения последовательно выбрать каждое изменение и открыть его диалог свойств для корректировки его содержания.

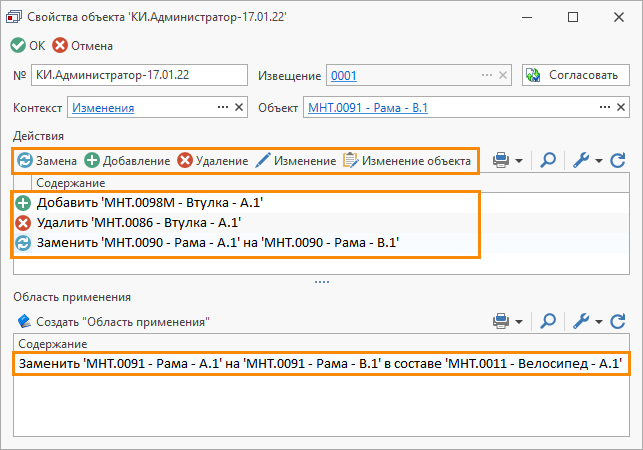

6.В области Действия диалога свойств изменения, с помощью соответствующих кнопок на панели инструментов, описать произведённые над объектом структуры изделия действия. В области Область применения указать в составе какой сборочной единицы изменяемый объект заменит объект, имеющийся в структуре.

Работа с диалогом свойств изменения описана ниже, в соответствующем подпараграфе.

7.Закрыть диалог свойств изменения, нажав [OK].

8.Закрыть диалог свойств извещения, воспользовавшись кнопкой [Сохранить и закрыть] - на панели инструментов.
