Учёт применяемости объекта

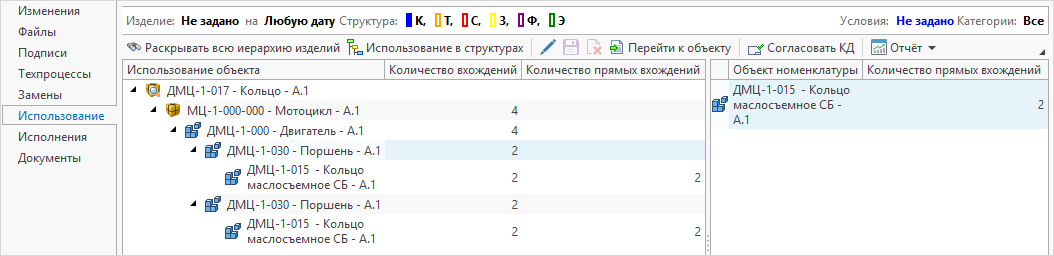

Так как один объект электронной структуры изделия может входить в несколько других, T‑FLEX DOCs позволяет вести учёт его применяемости. Для этого предназначена вкладка Использование вкладки Сведения окна его свойств.

На вкладке указываются общее количество вхождений выбранного объекта в другие объекты справочника "Электронная структура изделий" и количество его прямых вхождений. Прямое вхождение означает, что данный объект непосредственно входит в указанный в списке объект.

При этом дерево структуры изделия отображается только до уровня, в котором находится объект электронной структуры изделия с установленным флагом Конечное изделие.

Кнопки панели инструментов позволяют выбрать следующие настройки отображения:

· – на вкладке будут отображаться все объекты электронной структуры изделия вне зависимости от значения параметра Конечное изделие.

· – отображаются не только объекты справочника "Электронная структура изделий", но и электронные структуры (объекты справочника "Структура изделий"), в которые входит выбранный объект.

В правой части вкладки отображаются прямые вхождения объекта в выбранное в левой части вкладки изделие.

На панели инструментов вкладки присутствуют также следующие кнопки:

· – открывает окно структуры выбранной сборочной единицы и устанавливает фокус на объекте, для которого вызывалась команда.

· – открывает окно справочника "Документы" (или другого связанного справочника) и устанавливает фокус на объекте, для которого вызывалась команда.
