Программы для станков с ЧПУ

Программа подготовки УП для станков с ЧПУ - T-FLEX ЧПУ 2D


С помощью программы T-FLEX ЧПУ 2D технолог-программист создает траектории обработки, опираясь на двухмерную геометрию (штриховки или 2D-пути). Траектория поддерживает линейную и круговую интерполяцию с заданной точностью.

Программа T-FLEX ЧПУ построена по модульному принципу. Обязательным является наличие базового модуля программы T-FLEX ЧПУ 2D, к которому можно подключить любой набор из модулей конкретных обработок:

Виды обработок T-FLEX ЧПУ 2D


В начало Версия для печати в формате .pdf


Базовый модуль программы T-FLEX ЧПУ

Наличие базового модуля программы T-FLEX ЧПУ является обязательным, так как именно сюда включены такие необходимые в работе инструменты технолога-программиста, как редактор табличных постпроцессоров, редактор режущих инструментов, редактор пользовательских машинных циклов, имитатор обработки, инструменты по настройке системы, контекстная помощь.

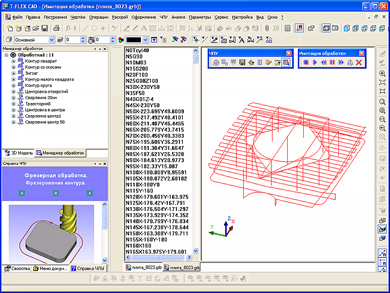

Менеджер обработок, встроенный имитатор, панель инструментов ЧПУ

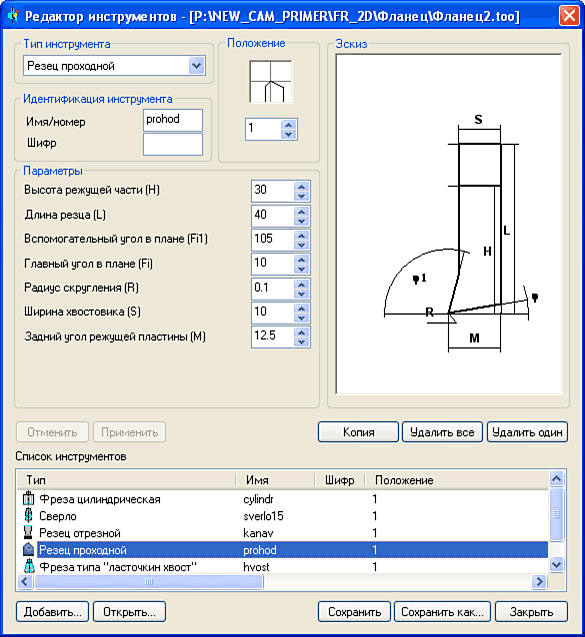

Редактор режущих инструментов в T-FLEX ЧПУ

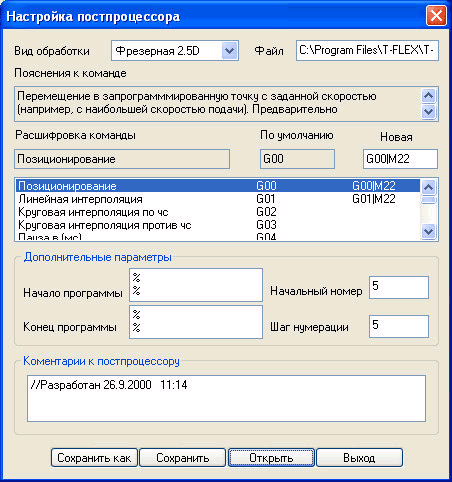

Редактор табличных постпроцессоров


В начало Версия для печати в формате .pdf


Mодуль электроэрозионной обработки.


Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на электроэрозионных станках.

Поддерживаются следующие стратегии обработки:
  • одноконтурное резание
  • угловое резание
  • двухконтурное резание
  • выборка металла по спирали


В начало Версия для печати в формате .pdf


Модуль лазерной обработки.


Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ для станков с лучевым методом обработки (лазерных, плазменных, гидроструйных, термической резки).

Поддерживаются cледующие стратегии обработки:
  • одноконтурное резание
  • угловое резание
  • двухконтурное резание.


В начало Версия для печати в формате .pdf


Модуль токарной обработки.


Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках токарной группы.

Поддерживаются следующие группы стратегий обработки:
  • точение контура
  • снятие припуска
  • точение кармана
  • точение канавки
  • точение резьбы
  • осевое сверление
  • машинные циклы: EXCEL, 2Р22, NC31, NCT, а также циклы созданные пользователем.

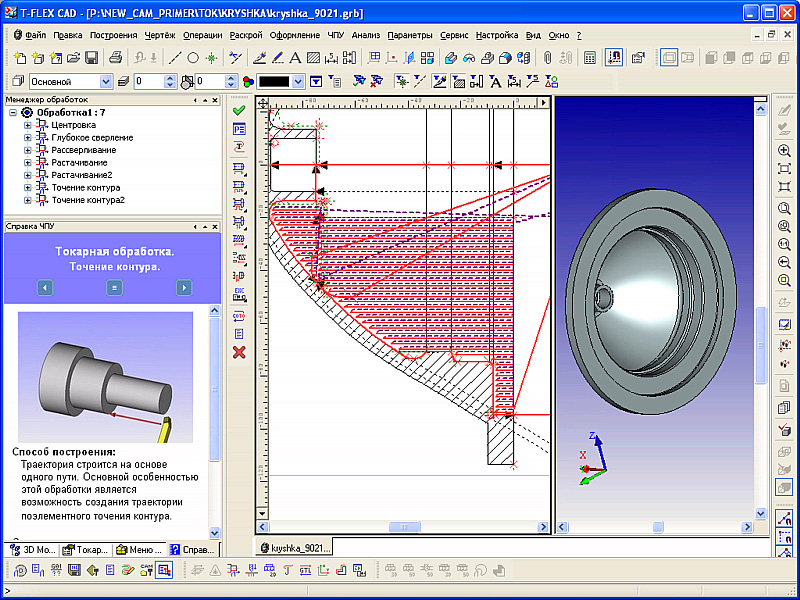

Токарная обработка


В начало Версия для печати в формате .pdf


Модуль сверлильной обработки.


Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках сверлильной группы.

Поддерживаются следующие стратегии обработки:
  • простое сверление;
  • глубокое сверление;
  • машинные циклы: OLIVETTI, BRADLEY, MAHO, EXCEL, 2C42, Размер-2М, FANUC, Э2000 CNC, VECTOR 90, а также циклы созданные пользователем.

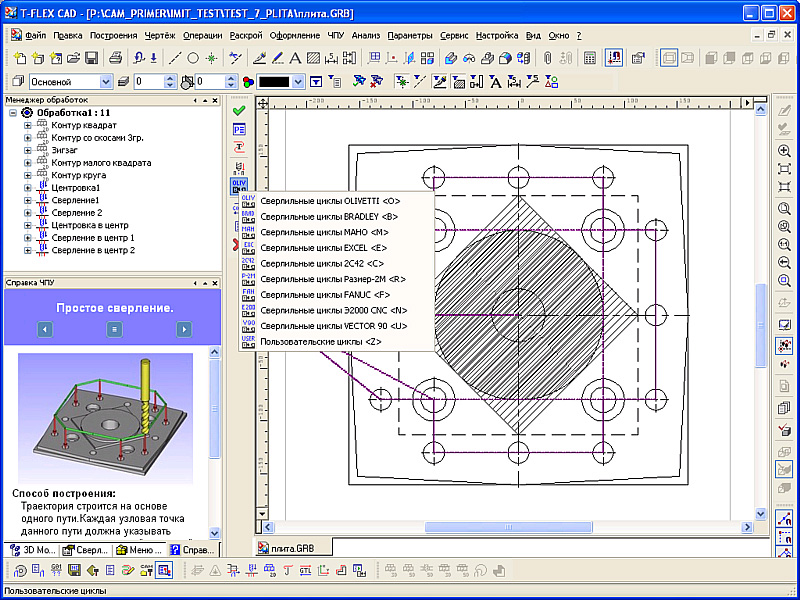

Сверлильная обработка


В начало Версия для печати в формате .pdf


Модуль 2.5D фрезерной обработки.


Данный модуль программы T-FLEX ЧПУ 2D предназначен для создания управляющих программ обработки деталей на станках фрезерной группы.

Поддерживаются следующие стратегии обработки:
  • фрезерование плоскости
  • фрезерование контура
  • фрезерование кармана
  • фрезерование винтовой канавки

Специальной командой данного модуля на панели ЧПУ 2D вынесена возможность гравировки текста. Задание траектории обработки происходит по элементу чертежа типа «Текст».

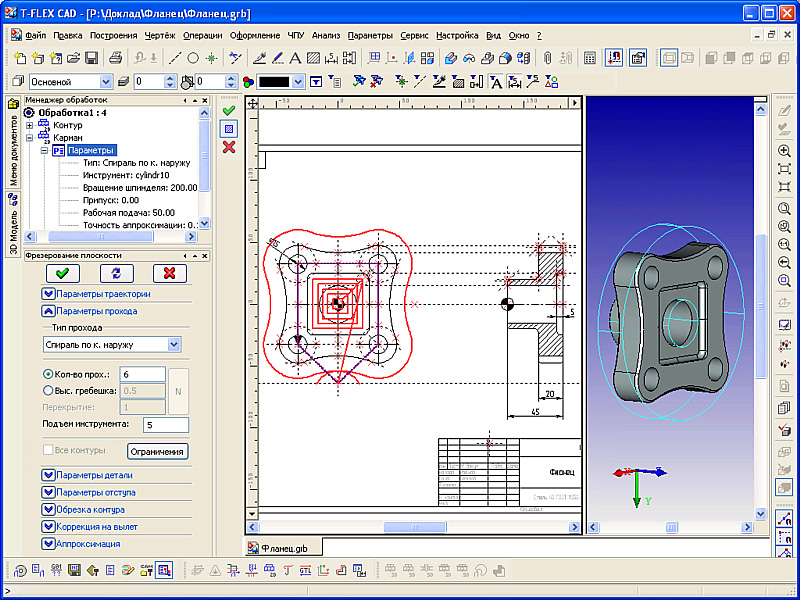

2,5D - фрезерная обработка

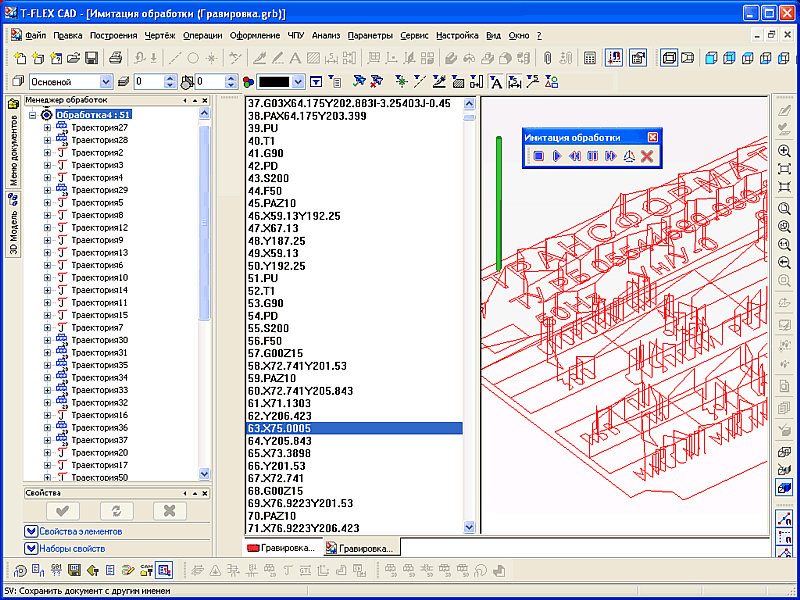

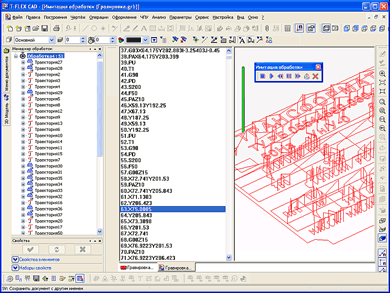

Гравировка текста


В начало Версия для печати в формате .pdf



Новый модуль подготовки управляющих программ для штамповочно-пробивного оборудования


Штамповочный модуль – это новый программный инструмент CAM-системы T-FLEX ЧПУ, предназначенной для подготовки управляющих программ, используемых на штамповочных станках с ЧПУ.

Как и модули уже имеющиеся в системе, штамповочный модуль предоставляет пользователю системы обширные возможности с целью наиболее быстрой и полной интеграции продукта в производственный процесс предприятия.

Программа T-FLEX ЧПУ 10 предоставляет широкий выбор штамповочного инструмента, используемого при создании траекторий обработки: круг, овал, прямоугольник, квадрат, а также инструмент произвольной геометрии, определяемой пользователем.



В системе предусмотрена возможность пользовательского и автоматического расчета траекторий пробивки материала для прямых, окружностей, сплайнов, сложных контуров с учетом ширины пуансона, толщины листа заготовки и последовательности инструмента, используемого для обработки.



В начало Версия для печати в формате .pdf


Помимо стандартных технологических параметров, таких как величина подачи и припуск, пользователь может самостоятельно задавать ряд дополнительных параметров. Данные параметры позволяют задать фиксированное расстояние между соседними ударами инструмента, выборочно удалить любые участки траектории, установить отступ от начала или конца обрабатываемого отрезка, а также произвести многие другие изменения в создаваемой УП, с целью обеспечения оптимальных условий производства.



Штамповочный модуль программы T-FLEX ЧПУ 10 может создавать траектории одиночного удара инструментом произвольной формы и помимо этого, пользователь может устанавливать габаритные ограничения зон смены инструмента и зон перехватов листа обрабатываемого материала.
Для штамповочного модуля системы также доступна новая возможность вставки фрагмента чертежа с траекториями обработки и включением их в общий список траекторий. Как и в случае с остальными модулями системы T-FLEX ЧПУ, для имитации траекторий обработки штамповочного модуля может быть использован встроенный имитатор, который позволяет в покадровом режиме проконтролировать отработку УП: переходы между контурами, смену инструмента, отвод инструмента либо внешний имитатор T-FLEX NC Tracer 3D со съёмом материала.
