АРМ Конструктора

Конфигурация "PDM" включает специальную рабочую страницу для работы конструктора "АРМ Конструктора". Её вызов осуществляется командой главного меню Рабочие страницы > АРМ Конструктора.

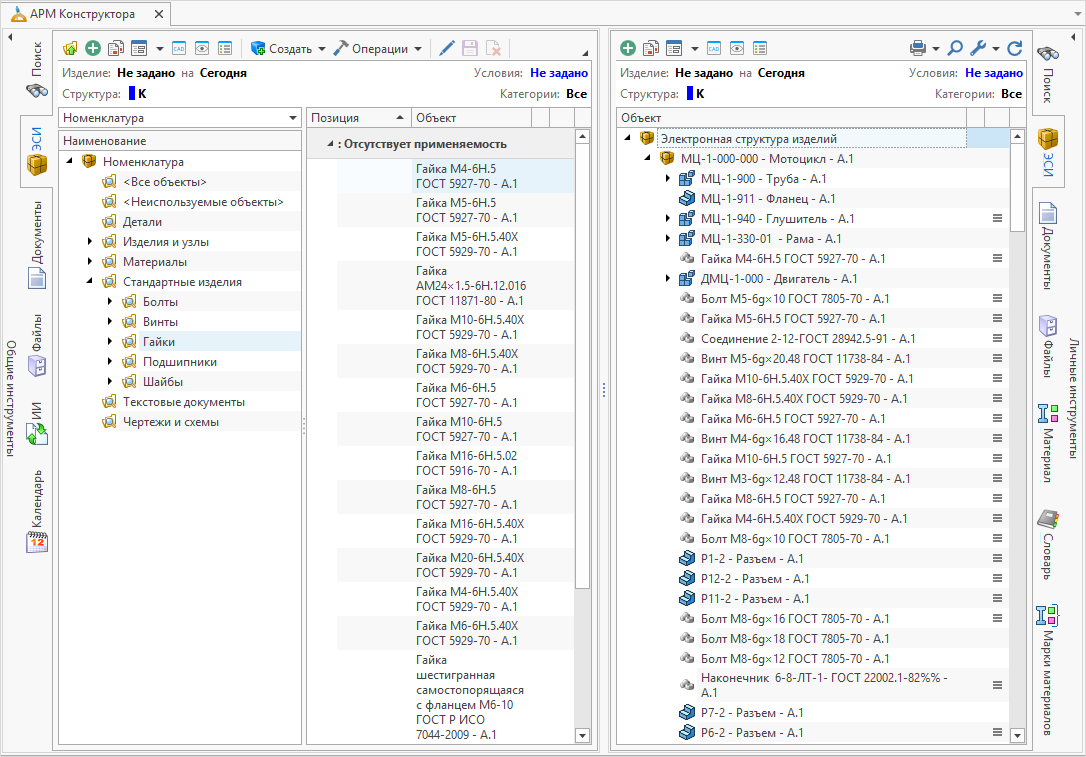

Рабочая страница "АРМ Конструктора" разделена на две области (Общие инструменты и Личные инструменты) для параллельной работы с различными источниками данных. Например, с помощью рабочей страницы может осуществляться перенос и сравнение данных исходного изделия и проектируемого варианта нового изделия, работа с каталогами справочника, работа с несколькими справочниками одновременно, просмотр календаря.

Перенос и копирование объектов из одной области в другую осуществляется методом перетаскивания.

Вкладки, расположенные по краям рабочей страницы, позволяют открывать в окне рабочей страницы окна справочников или системные окна, которые наиболее часто используются в работе конструктора:

·Поиск – системное окно Поиск объектов. При большом объёме данных конструктору рекомендуется открывать для работы ограниченный набор объектов. Это помогает избежать проблем с быстродействием системы. Вкладка может открываться в обеих областях рабочей страницы.

·ЭСИ – справочник "Электронная структура изделий". Служит для управления структурами изделий и ведения номенклатуры предприятия. Вкладка может открываться в обеих областях рабочей страницы.

·Документы – справочник "Документы". Предназначен для хранения конструкторско-технологических документов. Вкладка может открываться в обеих областях рабочей страницы.

·Файлы – файловое хранилище T‑FLEX DOCs. Вкладка может открываться в обеих областях рабочей страницы.

·ИИ – справочник "Извещения об изменениях". Предназначен для хранения извещений об изменениях в конструкторско-технологических документах.

·Календарь – системное окно Календарь. Служит для отображения планируемых событий и хранящихся в системе данных на календарной сетке.

·Материал – справочник "Материалы". Содержит ограничительный перечень материалов, используемых на предприятии.

·Словарь – справочник "Словарь". Служит для хранения и классификации используемых в чертежах надписей.

·Марки материалов – справочник "Марки материалов". Предназначен для хранения информации о марках материалов, применяемых в производстве.

При необходимости неиспользуемая область рабочей страницы может быть свёрнута нажатием на кнопку , расположенную рядом с заголовком области.
