Вставка текста из словаря T‑FLEX DOCs в чертежи T‑FLEX CAD

В режиме интеграции T‑FLEX CAD и T‑FLEX DOCs доступна функция вставки текста в чертёж не только из словаря T‑FLEX CAD, но и из любого справочника T‑FLEX DOCs.

Для этого необходимо выполнить следующую последовательность действий:

1.Вызвать команду вставки или редактирования текста T‑FLEX CAD.

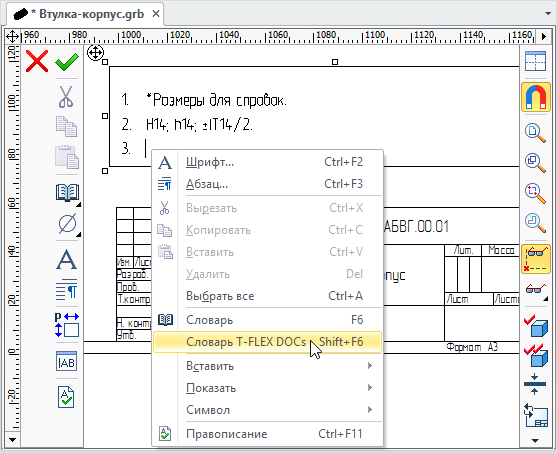

2.Не выходя из команды редактирования текста вызвать команду контекстного меню Словарь T‑FLEX DOCs.

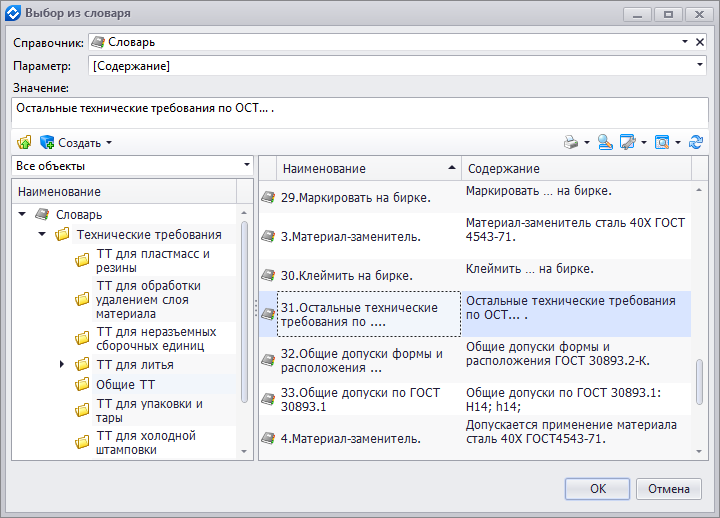

3.В открывшемся окне в поле Справочник выбрать справочник T‑FLEX DOCs, который будет служить источником вставки текста.

По умолчанию в диалоге выбирается справочник T‑FLEX DOCs "Словарь", специально предназначенный для хранения и классификации используемых в чертежах надписей.

4.В поле Параметр указать параметр объекта справочника, значение которого будет передаваться в T‑FLEX CAD.

5.В нижней части окна выбрать нужное значение.

После вставки текста в чертёж его связь с источником данных (справочником) не поддерживается. Следовательно, при изменении значений параметров объектов в T‑FLEX DOCs созданные на их основе надписи чертежей не изменяются. По этой же причине для редактирования таких чертежей не требуется наличия T‑FLEX DOCs на компьютере пользователя.

Текст в чертеже T-FLEX CAD может быть снабжён гиперссылкой на объект T‑FLEX DOCs (например, ссылкой на файл, нормативный документ, компонент справочника "Электронная структура изделий" и т.п.). Для вставки гиперссылки в текст чертежа следует:

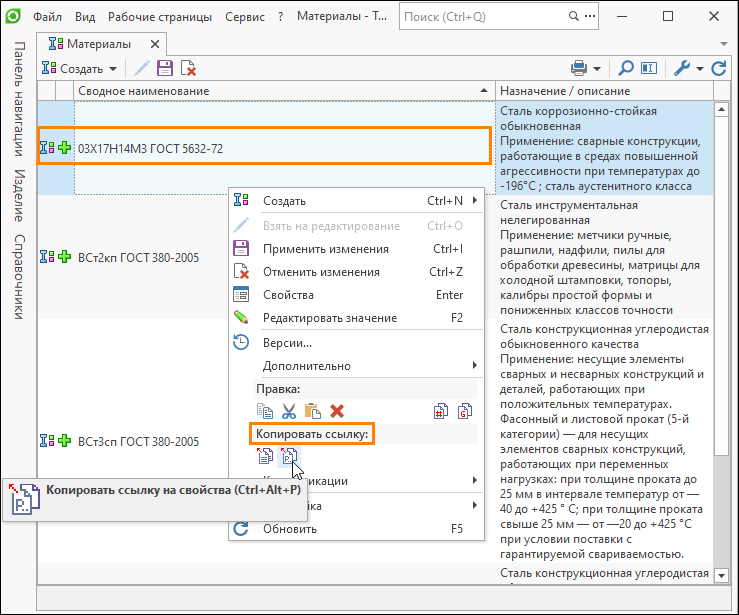

1.Выбрать объект T‑FLEX DOCs и в контекстном меню вызвать одну из команд блока Копировать ссылку (например, Копировать ссылку на свойства для получения ссылки на диалог свойств объекта).

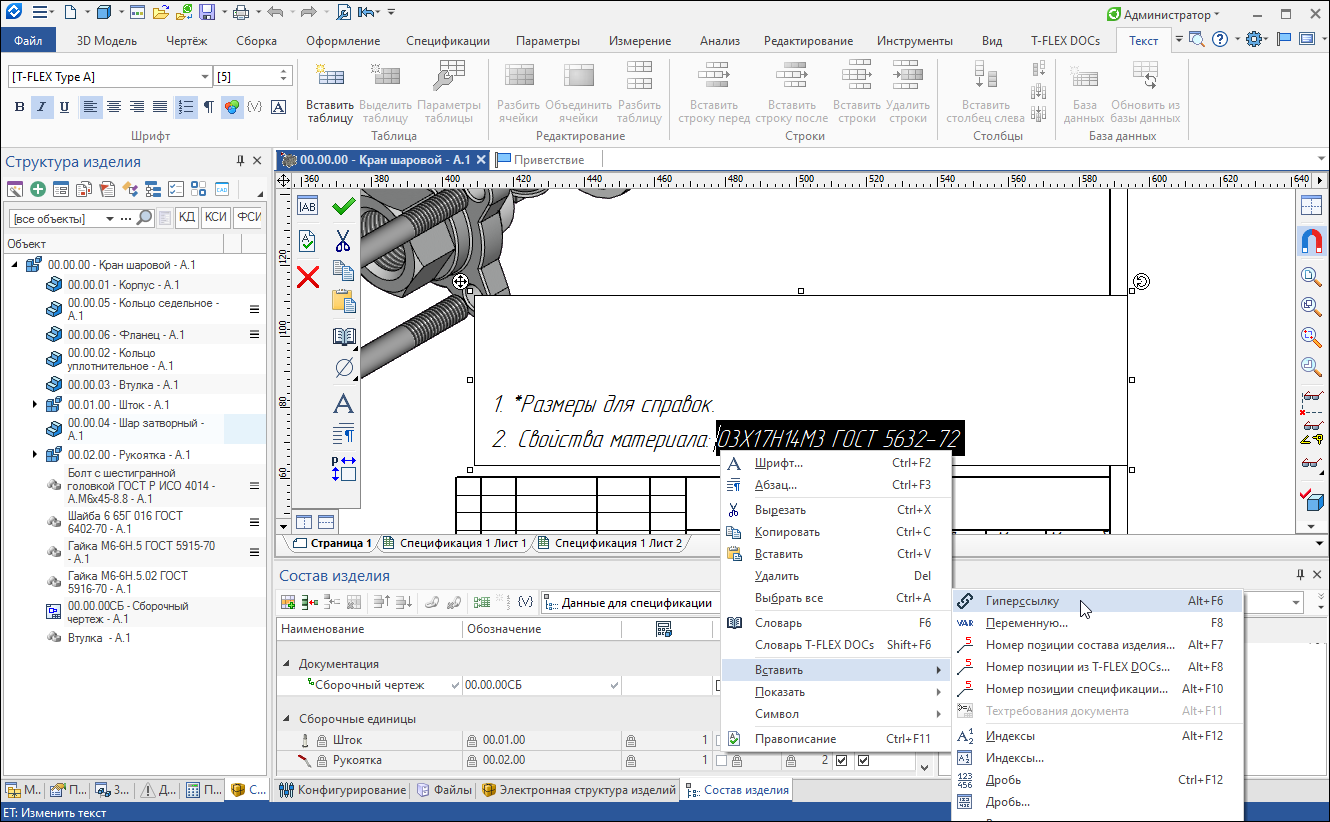

2.В окне чертежа T-FLEX CAD выделить текст для вставки гиперссылки и вызвать команду контекстного меню Вставить > Гиперссылку.

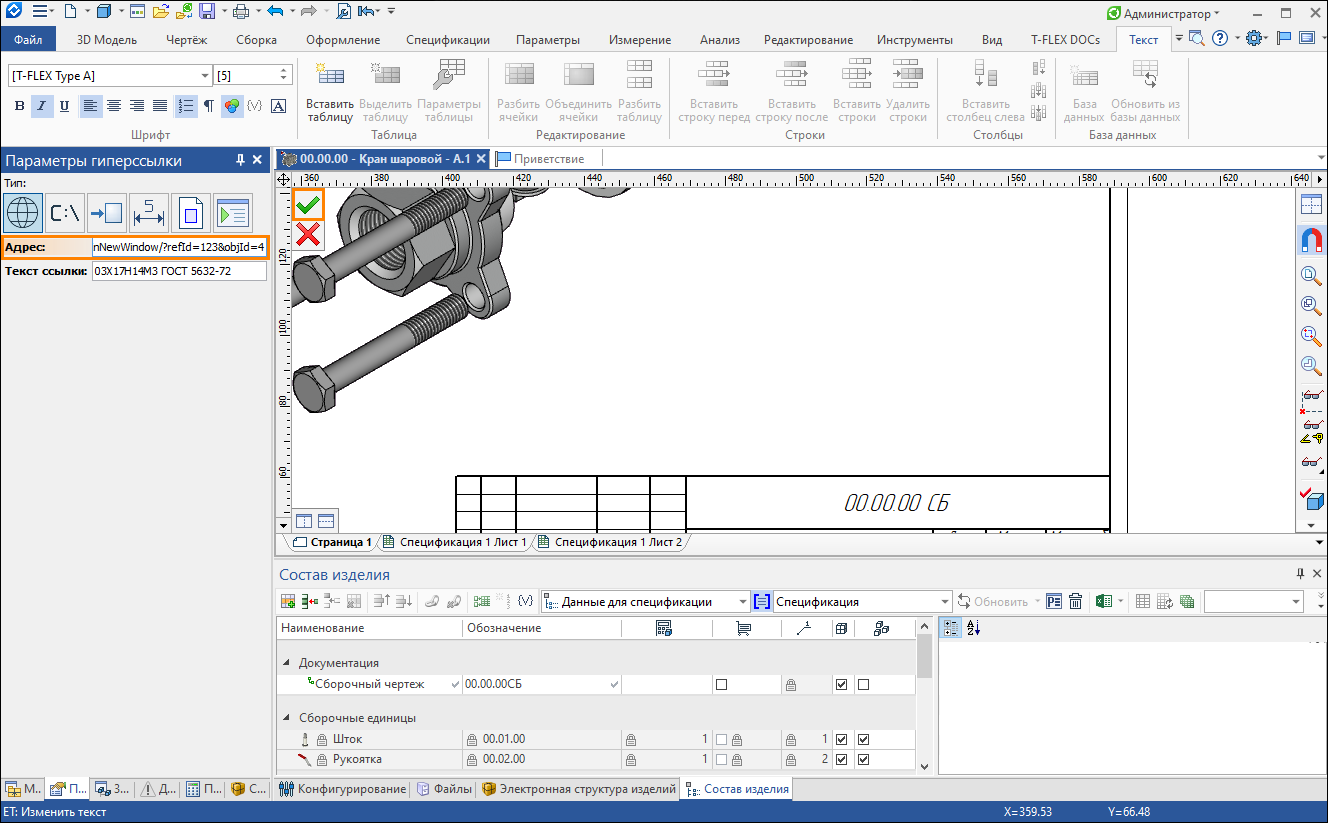

3.В окне Параметры гиперссылки вставить скопированную гиперссылку в поле Адрес и дважды нажать кнопку [Закончить ввод] – в окне чертежа.

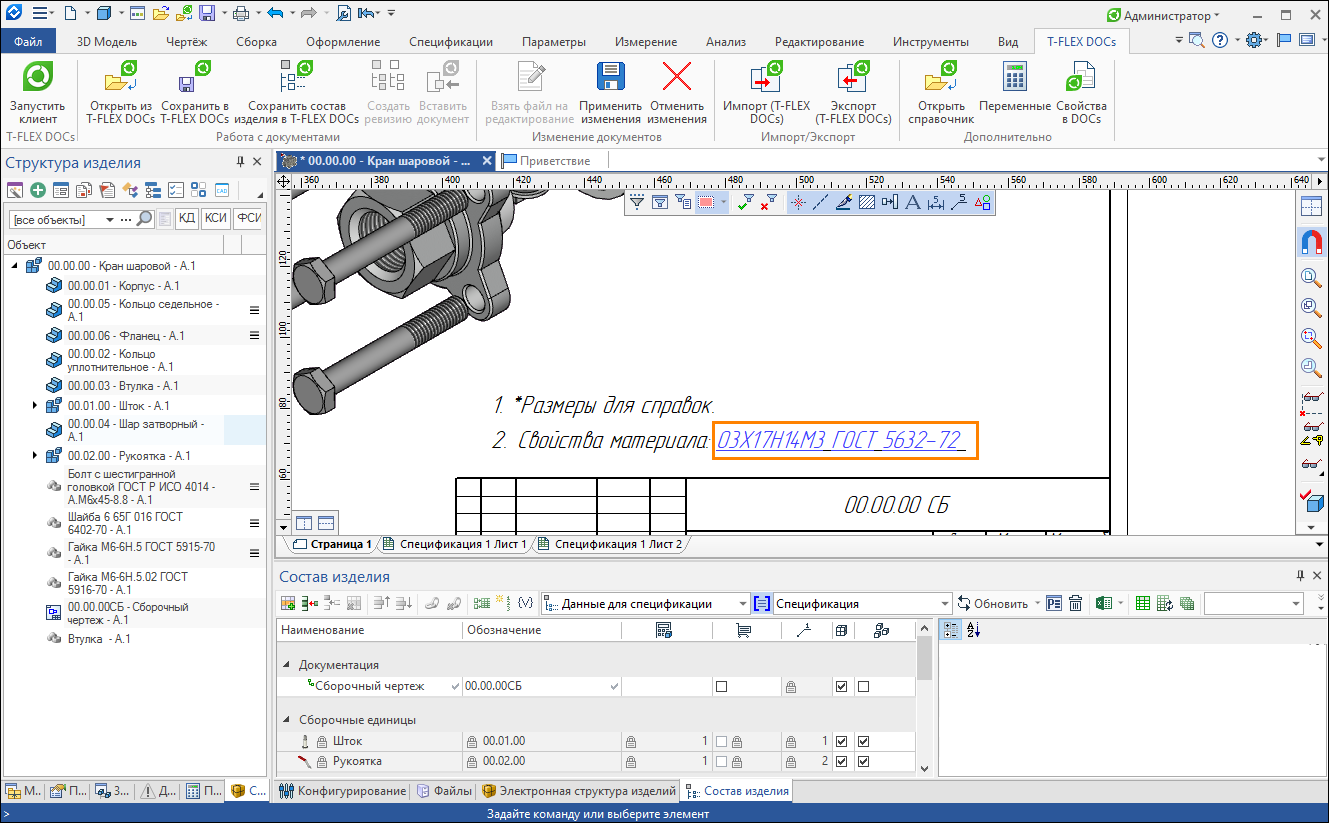

Выделенный текст в окне чертежа T-FLEX CAD будет отображаться как гиперссылка. При нажатии на созданную гиперссылку будет осуществлён переход по ней.
