САПР T-FLEX CAD
САПР
T-FLEX CAD - профессиональная конструкторская программа.
САПР
T-FLEX CAD объединяет мощные параметрические возможности
2D и 3D-моделирования со средствами создания и оформления чертежей и конструкторской документации.
Технические новшества и хорошая производительность САПР
T-FLEX CAD
в сочетании с удобным и понятным интерфейсом делают САПР
T-FLEX CAD
универсальным и эффективным средством
2D и 3D-проектирования изделий. Благодаря широкому набору конструкторских инструментов
САПР
T-FLEX CAD является лучшим выбором для решения любых проектных задач.

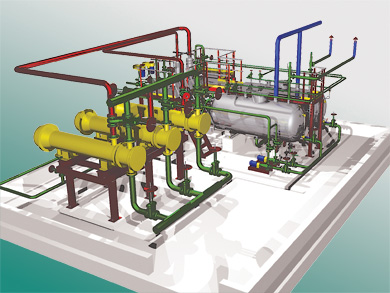

Конструкторы по всему миру используют САПР
T-FLEX CAD в самых различных отраслях промышленности:
общем машиностроении и приборостроении, в аэрокосмической, автомобильной и судостроительной отраслях,
а также в проектно-строительных организациях. САПР
T-FLEX CAD применяют как при проектировании изделий
основного производства, так и при создании всего комплекса необходимой оснастки - штампов и пресс-форм, инструмента и приспособлений.

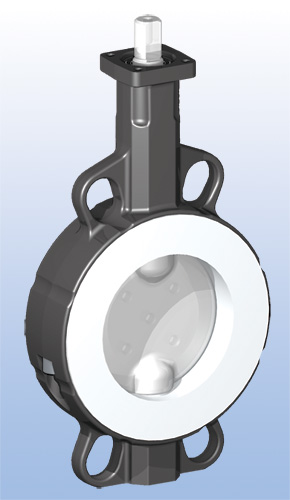

Средства моделирования в САПР T-FLEX CAD
Средства трехмерного моделирования САПР
T-FLEX CAD позволяют
инженеру-конструктору легко создавать как простые
детали,
так и сборочные модели, состоящие из тысяч компонентов. САПР
T-FLEX CAD основана на известном, проверенном практикой, геометрическом ядре Parasolid®, разработанном компанией UGS. Передовые средства параметрического 3D-моделирования позволяют конструкторам быстро создавать основную форму детали и легко дорабатывать ее, добавляя как обычные элементы (отверстия, фаски, скругления и др.), так и операции, создающие элементы с более сложной геометрией (тела с параметрическим изменением профиля, сглаживание трех граней, тело по сечениям, уклон граней и др.).

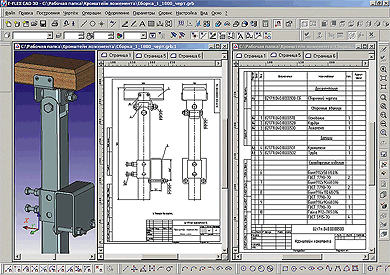

Единая схема работы в программе для конструкторской подготовки T-FLEX CAD
Документ САПР
T-FLEX CAD может содержать любые типы объектов, с которыми работает конструктор: чертежи деталей,
сборочные чертежи,
трехмерные тела и поверхности, из которых состоят детали, трехмерные сборочные модели, многостраничные спецификации и различные
текстовые документы, результаты конечно-элементного анализа и др. Для работы с любым документом используется общий набор команд
создания и редактирования элементов модели.
Параметризация и адаптивность в САПР T-FLEX CAD
Использование параметризации и адаптивных элементов в САПР
T-FLEX CAD
значительно упрощает процедуру внесения в
модель изменений. Эти функциональные возможности позволяют автоматически распространить необходимые изменения по всему проекту.
Любой объект модели может быть связан с любым другим объектом. Управляющие переменные могут быть добавлены на любом этапе работы с
моделью для определения любых численных, текстовых и иных параметров, в том числе видимости объектов, названия детали или имени материала.
Переменные могут быть связаны в любые математические или логические выражения. Значения переменных можно изменять, непосредственно перемещая
элементы модели или чертежа, либо задавая их значения в специальном редакторе переменных, или считывая их из внешних файлов баз данных.
Возможности параметризации в САПР
T-FLEX CAD очень широки, что обеспечивает максимальную эффективность при
2D и 3D-проектировании моделей с различными исполнениями и набором типоразмеров.

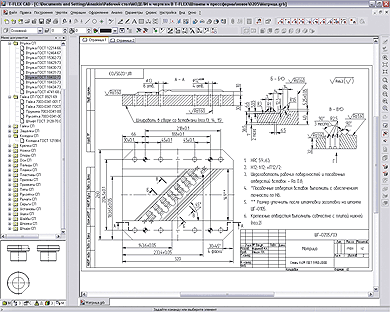

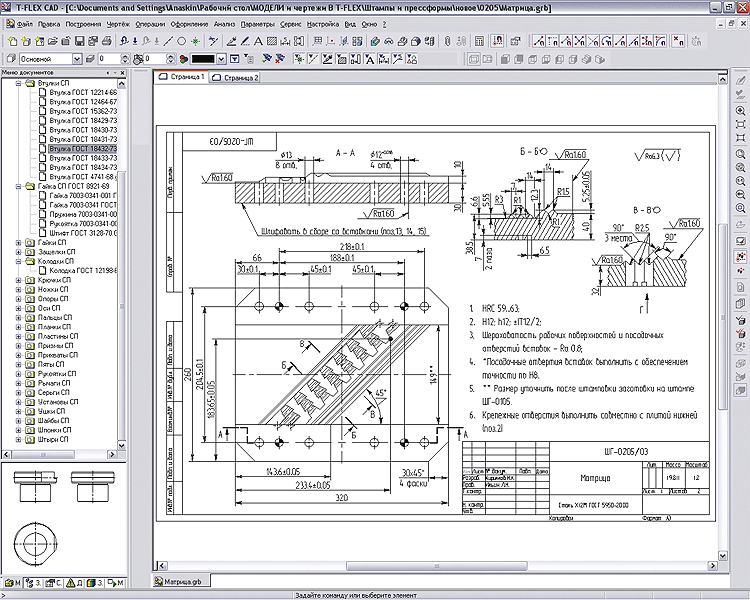

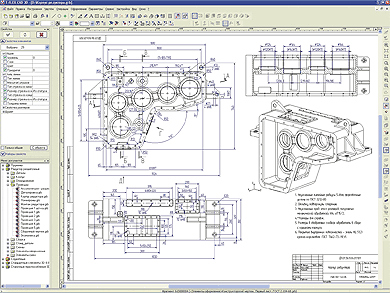

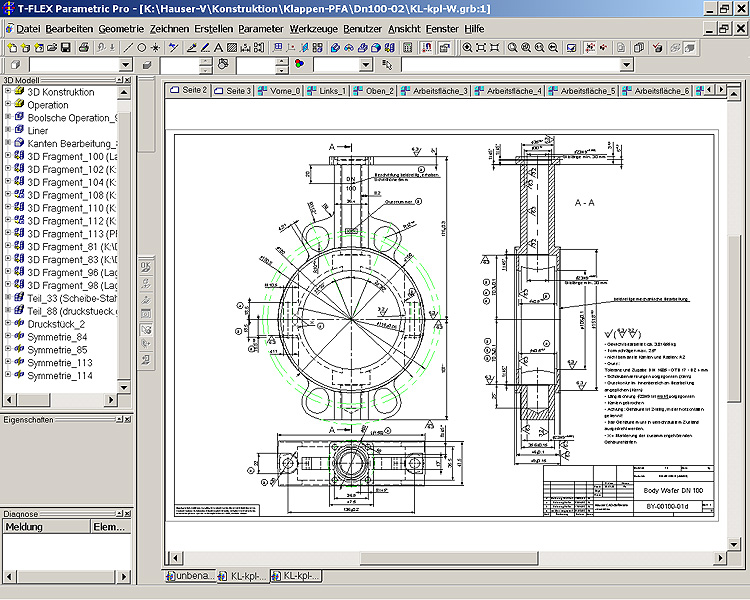

Параметрическое черчение в САПР T-FLEX CAD
САПР
T-FLEX CAD позволяет создавать 2D-чертежи и без наличия трехмерной модели. По сравнению с большинством
других систем твердотельного 3D-моделирования, САПР
T-FLEX CAD обладает более широким набором 2D-инструментов
для создания чертежей деталей со сложной геометрией, включая двухмерную параметризацию, поддерживающую неограниченное количество
элементов чертежа. Изменение любого элемента автоматически переносится на связанные с ним элементы.
САПР
T-FLEX CAD позволяет полностью оформить чертеж, нанося необходимые тексты, размеры, шероховатости, надписи.
Инженеры-конструкторы могут создавать параметрические чертежи-сборки, используя 2D-чертежи деталей со сложными параметрическими отношениями. Изменение
созданной таким образом сборки может быть полностью автоматическим, не требующим редактирования отдельных компонентов. Это позволяет
избежать рутинных действий при модификации проекта и получении деталировочных чертежей. Создание двухмерных сборок, в том числе и параметрических,
может осуществляется с помощью методов проектирования "снизу-вверх" (от детали к сборке) и "сверху-вниз" (от сборки к детали) или их комбинации.

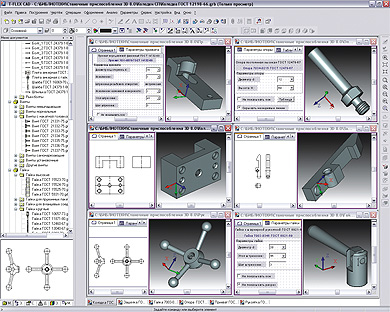

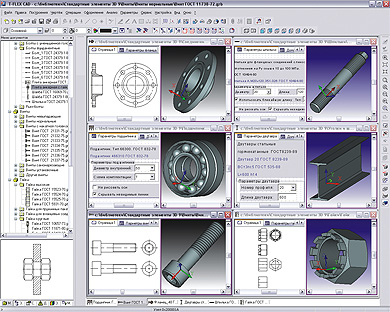

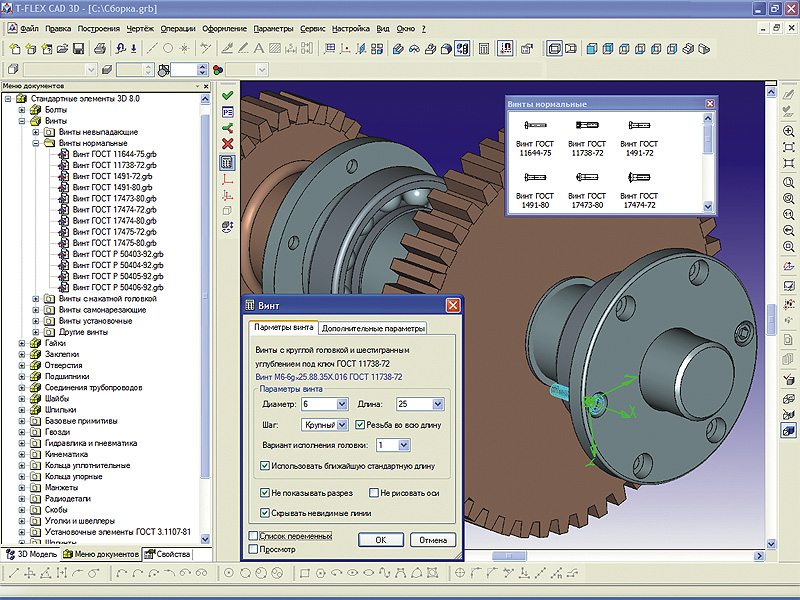

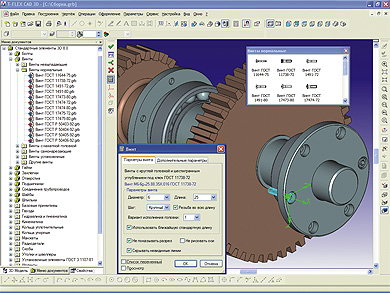

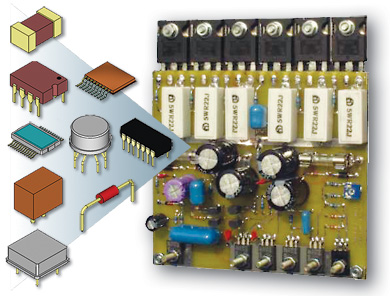

Библиотеки параметрических элементов в программе для конструкторской подготовки T-FLEX CAD
Вместе с САПР
T-FLEX CAD поставляется обширный набор библиотек параметрических элементов,
куда входят библиотека стандартных элементов, охватывающая более 250 ГОСТов, библиотека конструктивных элементов
(отверстия, канавки, элементы валов и т.п), библиотека элементов схем (гидравлика, пневматика, радиодетали, кинематика и т.п.),
библиотека станочных приспособлений и другие. Особенностью САПР
T-FLEX CAD является возможность создания
и редактирования инженерами-конструкторами библиотечных элементов только средствами самой САПР без использования программирования и других
специальных средств. Библиотеки элементов поставляются как в двухмерном, так и в трехмерном варианте.

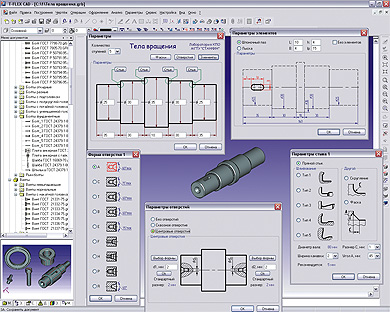

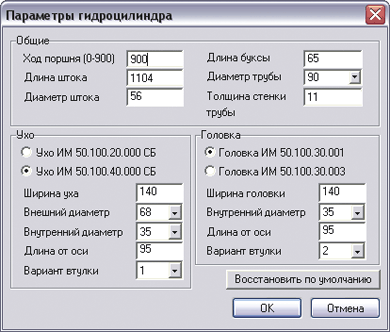

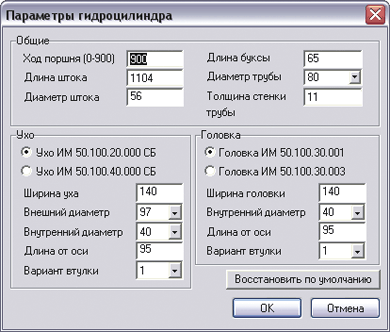

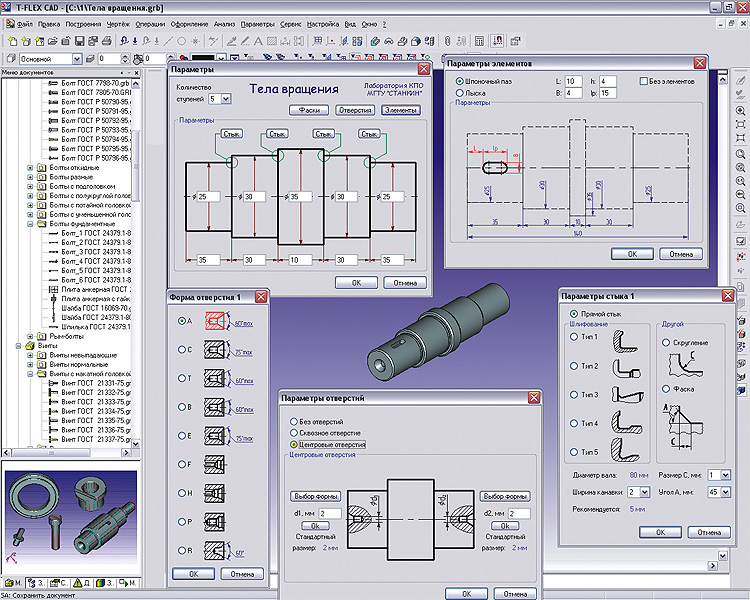

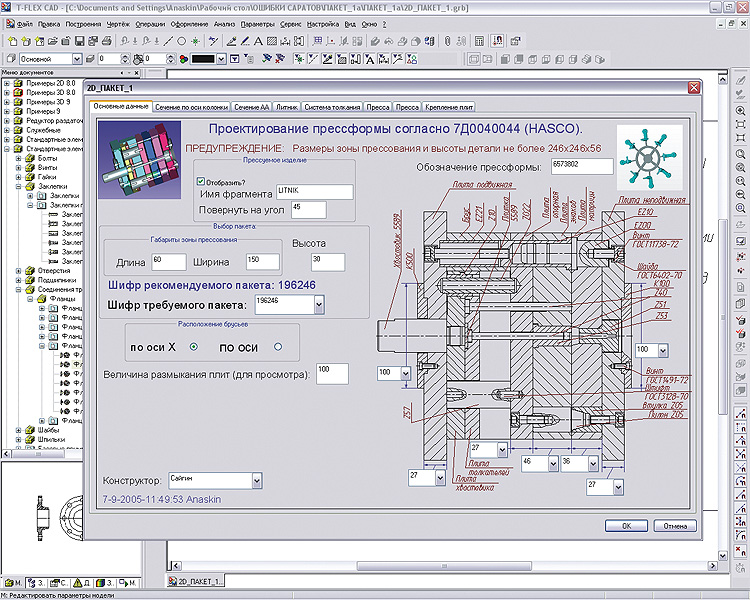

Создание пользовательских диалогов в САПР T-FLEX CAD
Пользователи САПР
T-FLEX CAD могут управлять параметрической моделью очень простым и удобным способом
- создавая собственные диалоговые окна непосредственно внутри документа. Эти уникальные возможности не требуют навыков
программирования или дополнительного программного обеспечения.
САПР T-FLEX CAD - инструмент для творческого проектирования
Особенности САПР
T-FLEX CAD лучше всего используются инженерами с
творческим подходом к проектированию.
Наличие простого интерфейса сочетается с гибкостью средств проектирования и возможностями параметризации. Основная цель разработчиков
САПР
T-FLEX CAD заключается в том, чтобы обеспечить пользователям
максимально широкие возможности ведения проекта.
САПР оправдывает свое название "Total FLEXibility", позволяя существенно повышать эффективность проектирования.

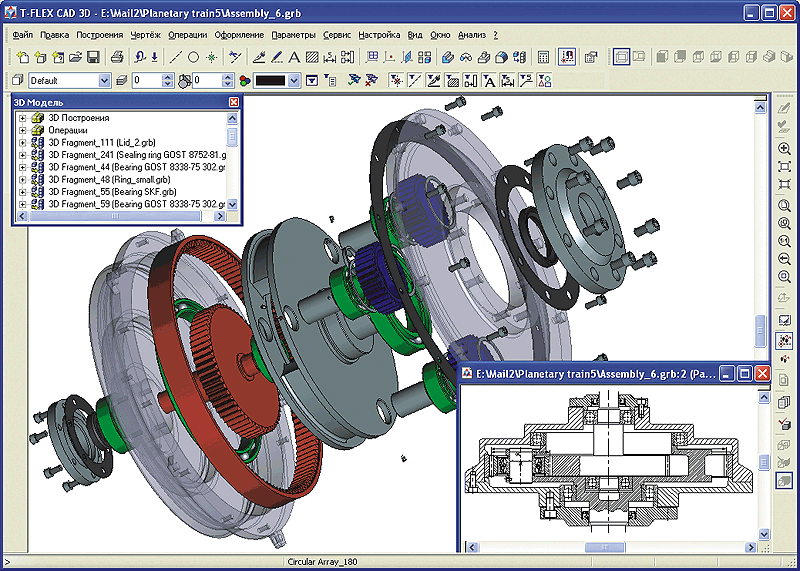

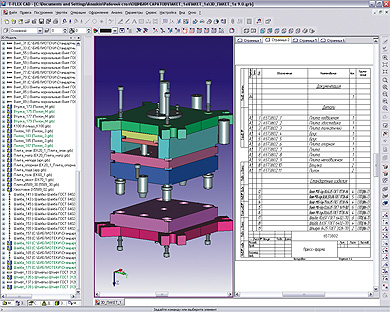

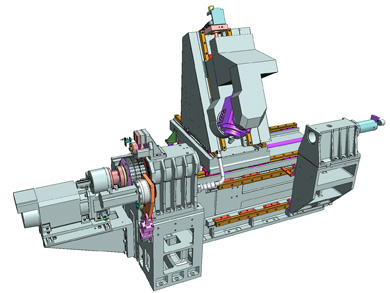

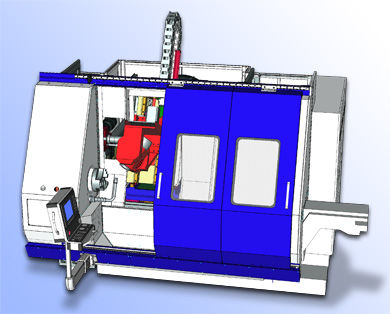

Моделирование сборок в САПР T-FLEX CAD
В САПР
T-FLEX CAD легко решаются задачи проектирования сборочных 3D-моделей. Вы можете создавать сложные сборки,
состоящие из множества деталей, используя методы проектирования "снизу-вверх" (от детали к сборке), "сверху-вниз" (от сборки к детали)
или их комбинацию. Управление конфигурациями сборки позволяет упростить повторное использование уже созданных компонентов сборки,
сохраняя рассчитанную геометрию различных исполнений детали в одном документе. САПР
T-FLEX CAD может моделировать
движение и взаимодействие твердых тел, позволяя выявлять и устранять недостатки изделия еще на ранних стадиях проектирования.

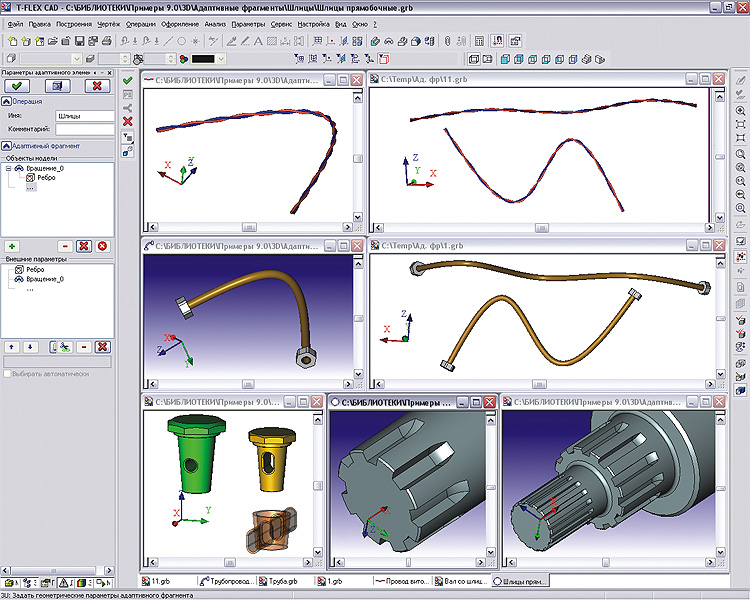

Адаптивные компоненты в САПР T-FLEX CAD
САПР
T-FLEX CAD
T-FLEX CAD поддерживает механизм адаптивных (автоматически изменяемых) деталей,
который обеспечивает связь между элементами сборки посредством геометрических параметров. Использование геометрических связей
упрощает редактирование и управление сборочной моделью.
Операции, определенные пользователем в САПР T-FLEX CAD
Передовая технология задания пользовательских операций существенно расширяет функциональные возможности 3D-моделирования. При вставке
в сборку деталь может "захватить" геометрию объектов, существующих в сборке, и перестроить свои операции на ее основе,
т.е. "адаптироваться" к геометрии объектов сборки. Таким образом, любая модель САПР
T-FLEX CAD может быть
использована как основа для будущей моделирующей операции. Этот механизм может значительно снизить время проектирования, позволяя
инженерам создавать свои собственные операции и библиотеки операций для специализированных приложений.

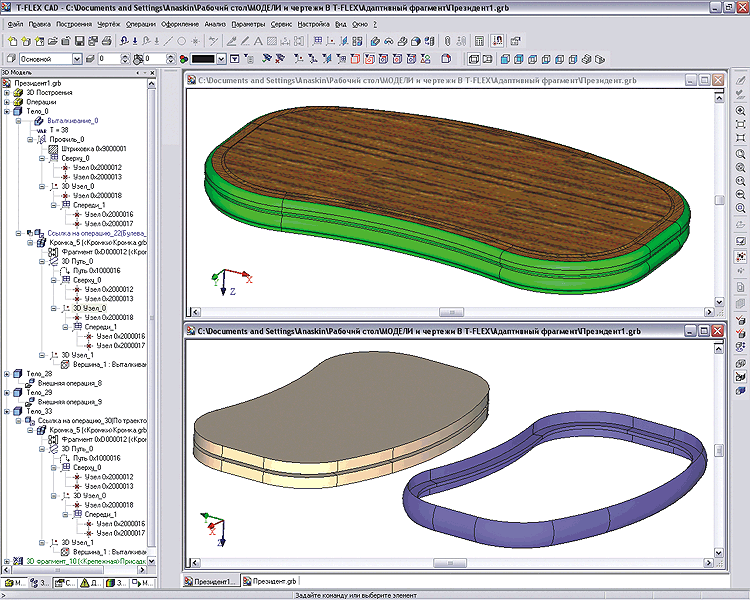

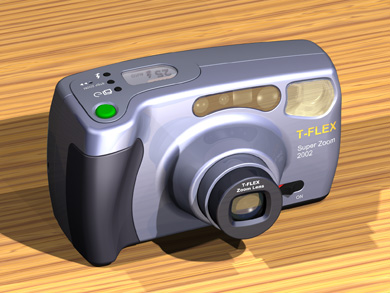

Поверхностное 3D-моделирование в САПР T-FLEX CAD
САПР
T-FLEX CAD объединяет возможности твердотельного и поверхностного 3D-моделирования, позволяя
использовать для создания поверхностей тот же набор операций, что и для моделирования твердых тел. Поверхностное моделирование решает
задачи, которые не всегда возможно или не слишком удобно решать с помощью исключительно твердотельного 3D-моделирования. Например,
конструктор может нарисовать в пространстве несколько кривых и провести через них поверхность, либо можно добавить поверхность
сглаживания между непересекающимися поверхностями. Комбинированное использование поверхностного и твердотельного 3D-моделирования придает
большую гибкость проектным решениям.
Непосредственное редактирование 3D-модели в САПР T-FLEX CAD
САПР
T-FLEX CAD поддерживает прямое редактирование геометрии 3D-моделей. При этом сохраняется
история всех изменений, так что впоследствии все они будут участвовать в общем пересчете 3D-модели. Это особенно полезно при работе с
импортированными моделями, когда нет доступа к исходным операциям. Например, можно изменить параметры граней с аналитической геометрией
(цилиндр, конус, сфера, тор), как, впрочем, и поверхности скругления. Кроме того, для работы с гранями существует набор специальных команд,
таких как расширение поверхности, заполнение области, замена грани, перемещение грани, разделение и т.д.

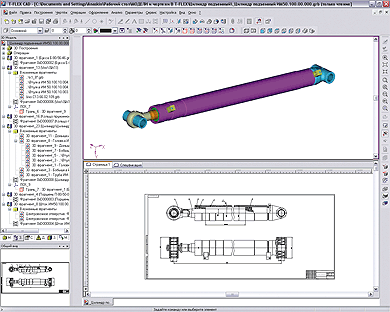

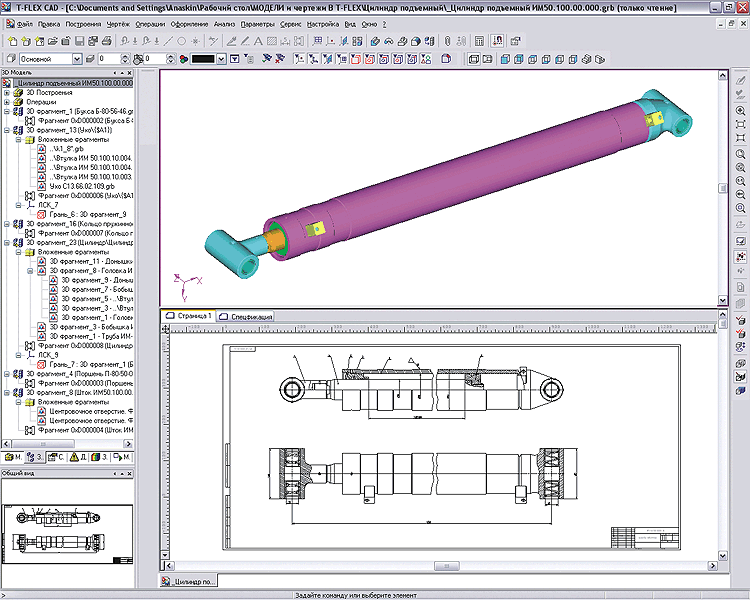

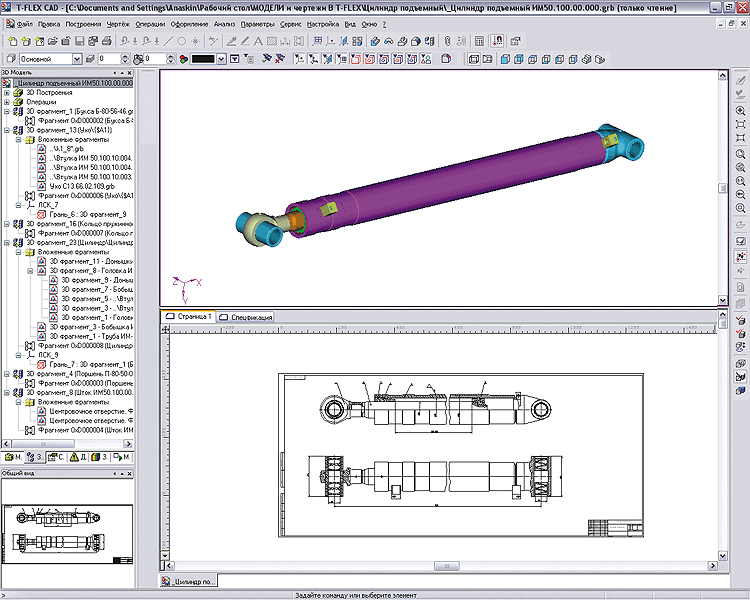

Оформление чертежа САПР T-FLEX CAD

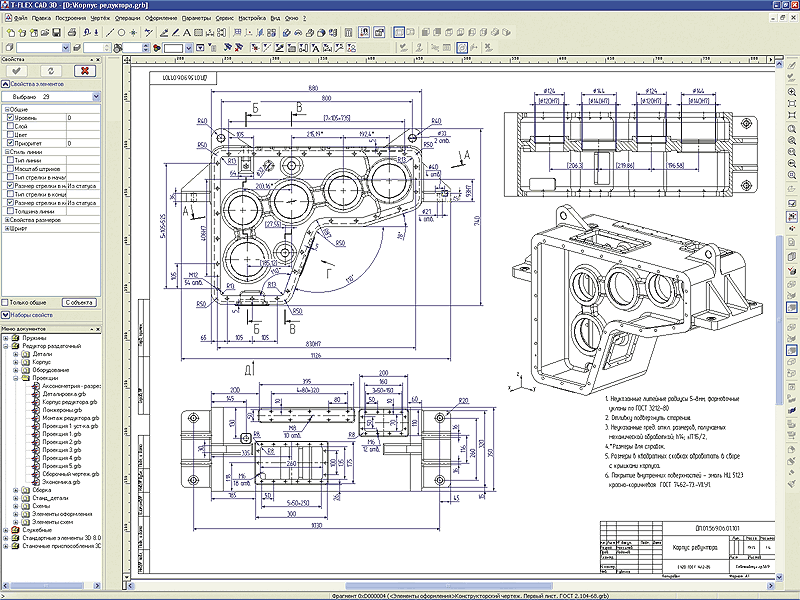

Средства создания различных двухмерных видов-проекций и набор команд для нанесения элементов оформления позволяют быстро получить
2D-чертежи по 3D-модели. САПР
T-FLEX CAD поддерживает оформление чертежей в полном соответствии с
ЕСКД и международными стандартами (ISO, DIN, ANSI). САПР
T-FLEX CAD
автоматически обновляет чертежи при изменении 3D-модели, позволяя быстро создавать
стандартные и дополнительные виды, разрезы, сечения, виды с разрывами и изометрические проекции. При создании сечений можно управлять
как наборами рассекаемых и не рассекаемых объектов модели, так и положением секущей поверхности. Дополнительные возможности,
такие как разрезы резьбовых соединений, создание видов с разрывом для длинномерных деталей, местные разрезы и другие опции могут
значительно сократить время создания чертежа.

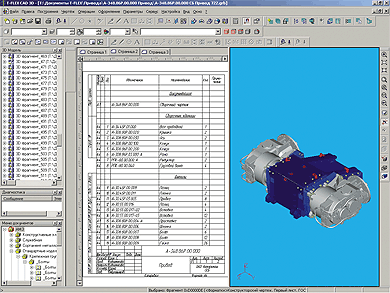

Создание ассоциативной спецификации в САПР T-FLEX CAD
САПР
T-FLEX CAD создает спецификацию сборки и автоматически обновляет данные в таблице спецификации
при изменении состава сборочной модели. Набор прототипов спецификации может быть изменен или расширен по желанию конструктора.

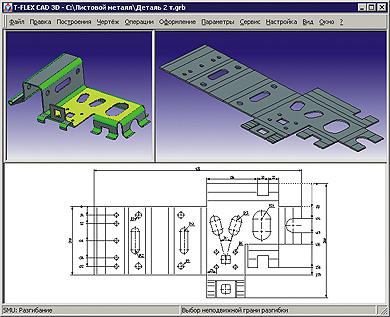

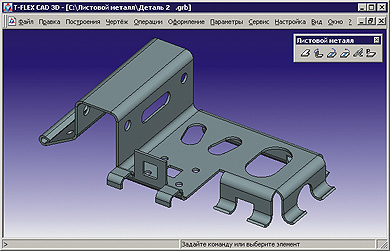

Моделирование из листового металла в САПР T-FLEX CAD
Набор специальных команд обеспечивает эффективное моделирование деталей, создаваемых из листового металла, позволяет получить
развертку и оформить чертеж исходной заготовки.

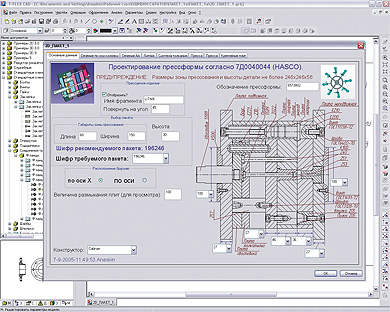

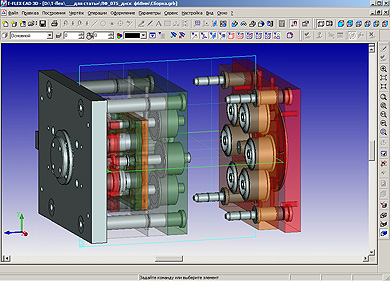

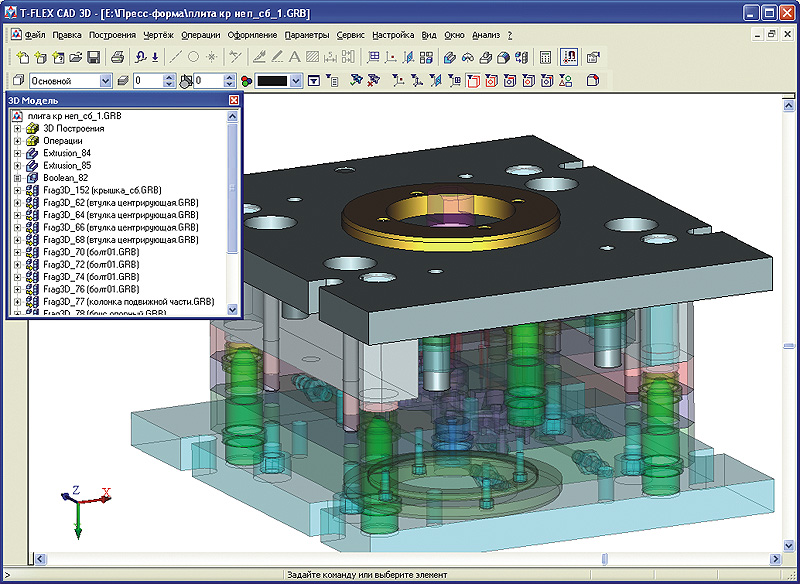

Проектирование пресс-форм в САПР T-FLEX CAD
САПР
T-FLEX CAD включает в себя набор инструментов, применяемых при проектировании пресс-форм.
Вы можете использовать уклоны граней тела, создавать линии разъема или поверхности разъема, изменять геометрию 3D-модели с учетом фактора
усадки материала, выполнять разделение изделия. Специальная функция анализа САПР
T-FLEX CAD позволит проверить созданную модель рабочей части пресс-формы
на "разнимаемость".

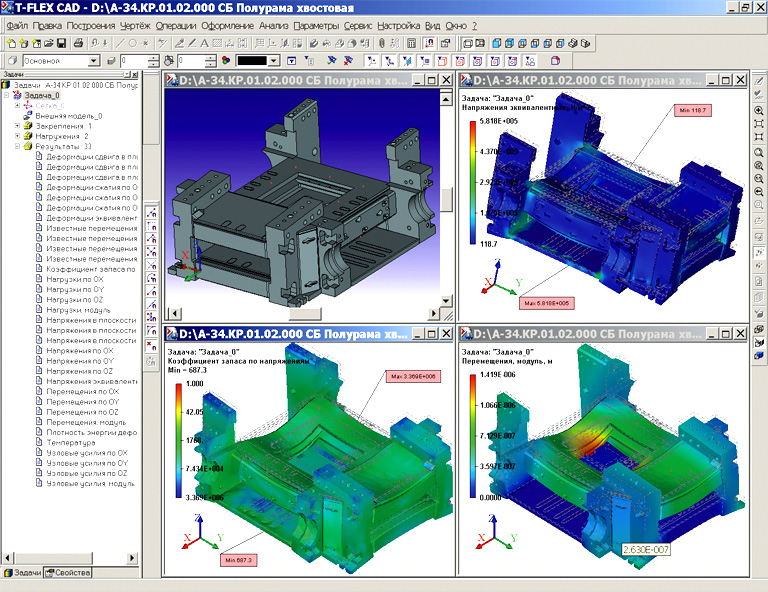

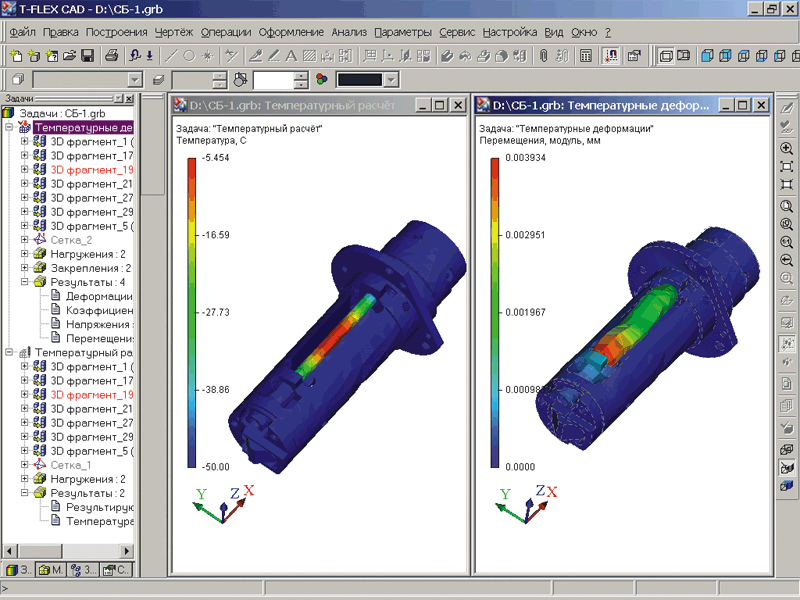

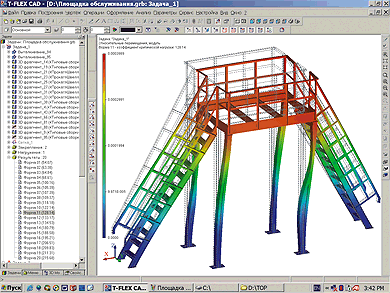

Модуль экспресс-анализа в САПР T-FLEX CAD
Встроенный модуль прочностного экспресс-анализа предлагает удобный в работе набор инструментов для проверки создаваемых моделей
непосредственно в САПР
T-FLEX CAD. Результаты конечно-элементного анализа позволяют инженеру-конструктору выявить
потенциальные недостатки модели в процессе ее проектирования, оценить допустимые нагрузки и возникающие напряжения. Полная версия
системы
T-FLEX Анализ обеспечивает решение более широкого спектра задач.

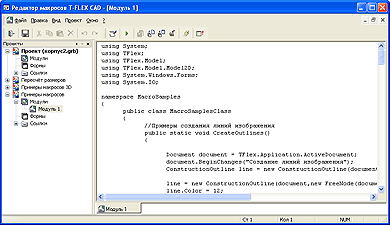

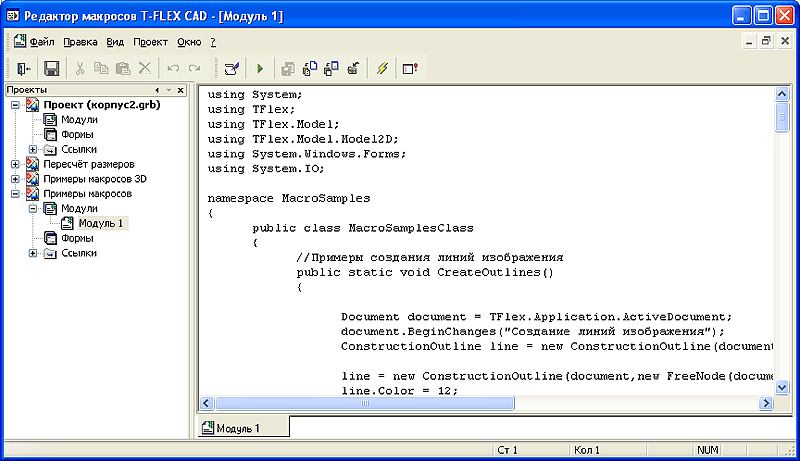

T-FLEX CAD Open API - открытый интерфейс разработки приложений
Программный интерфейс
T-FLEX CAD Open API, основанный на технологии .NET, позволяет как пользователям,
так и сторонним разработчикам, разрабатывать свои собственные приложения, использующие функциональность САПР
T-FLEX CAD. Для создания приложений можно использовать различные языки и средства разработки в полном
соответствии с объектно-ориентированной технологией.
T-FLEX CAD Open API может помочь в настройке
САПР
T-FLEX CAD для упрощения часто повторяющихся действий.
А использование возможности расширения набора
элементов САПР
T-FLEX CAD новыми специализированными элементами позволяет создавать полноценные пользовательские
приложения, автоматизирующие специфические задачи проектирования.
Использование САПР T-FLEX CAD в Internet-приложениях
Существует возможность, при помощи САПР
T-FLEX CAD и
T-FLEX Open API,
создавать приложения для Internet, использующие параметрические возможности системы, например, для демонстрации
каталогов готовых изделий, реализации специальных приложений проектирования или проведения маркетинга разрабатываемых предприятием изделий.

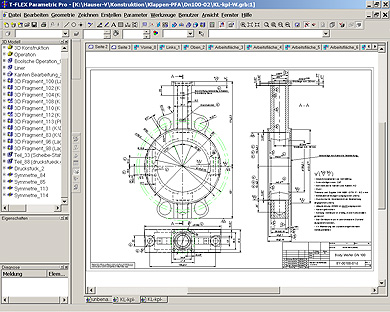

Многоязычная поддержка в САПР T-FLEX CAD
САПР
T-FLEX CAD - программа, построенная на технологии Unicode, что позволяет работать с любыми языками.
Поддержка Unicode обеспечивает полную переносимость документов, созданных в САПР
T-FLEX CAD, между разными языковыми
версиями Windows. Пользователи могут использовать многоязычный текст, именовать параметры по своему усмотрению, открывать и создавать
файлы на любом языке.
Гибкий интерфейс САПР T-FLEX CAD
Возможны различные варианты настройки интерфейса системы, что позволяет пользователям подобрать интерфейс, соответствующий их
предпочтениям и опыту. САПР
T-FLEX CAD оформлен в полном соответствии со стилем приложений Windows.
Вызвать любую команду можно, выбрав пункт текстового меню, указав соответствующую иконку на одной из панелей, или нажав сочетания
"горячих клавиш". Значительно упрощают работу контекстные меню, содержащие наборы команд, доступные для текущего объекта. Можно
также отметить возможность прямого взаимодействия с объектами 3D-модели, динамический предварительный просмотр результата, активное
использование третьей кнопки-колеса мыши и поддержку специальных устройств манипулирования 3D-моделью.
Обмен данными САПР T-FLEX CAD с другими программами
САПР
T-FLEX CAD может импортировать и экспортировать файлы различных форматов.
С наиболее распространенными CAD-системами обмен данными производится через форматы: Parasolid, IGES, STEP, Rhino, STL, DWG, DXF и т.д.
Существует также возможность вывода графических изображений чертежей и моделей в различных форматах для оформления документации,
презентаций, использования в Internet.
САПР T-FLEX CAD в образовании
САПР
T-FLEX CAD - мощный инструмент для подготовки инженерных кадров. Его с успехом применяют в высших и
средних учебных заведениях, как при преподавании базовых курсов, таких как инженерная графика, основы проектирования, детали машин,
так и для обучения в рамках спецкурсов по отдельным областям проектирования.
