Создание шаблона отношения "Порт"

Отношение "Порт" определяет порты, которые могут располагаться на границе фигуры или контейнера.

Для создания шаблона отношения "Порт" необходимо:

Выбрать ранее созданную палитру в окне справочника "Палитры".

Нажать на кнопку и выбрать тип "Порт".

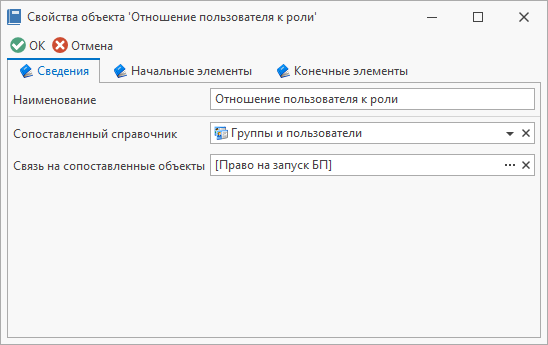

В открывшемся окне свойств на вкладке Сведения задать наименование шаблона отношения.

Задать параметры Сопоставленный справочник и Связь на сопоставленные объекты, чтобы получить отношение между объектом стороннего справочника, с которым сопоставлен шаблон начального элемента (фигура, контейнер), и объектом стороннего справочника, с которым сопоставлен шаблон конечного элемента (порт).

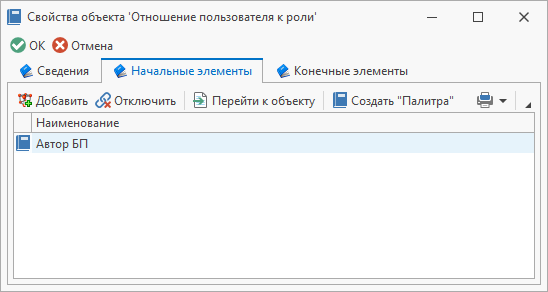

В список на вкладке Начальные элементы добавить шаблоны элементов контейнеров (фигура, контейнер), на границе которых создаётся элемент порта.

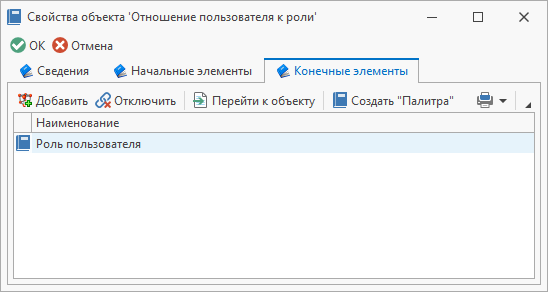

В список на вкладке Конечные элементы добавить шаблоны порта, которые будут созданы на границе начальных элементов.
