Создание палитры

Палитра содержит набор шаблонов элементов схемы и шаблонов отношений между элементами.

Шаблон элемента описывает:

·вид создаваемого элемента;

·способ формирования текстового содержимого;

·сопоставление с типом объекта справочника, к которому этот шаблон может быть применён, если схема создаётся на основе данных стороннего справочника.

Шаблон отношения между элементами описывает:

·допустимые отношения между элементами схемы;

·сопоставление со связью на другие объекты справочника, если схема создаётся на основе данных стороннего справочника.

Палитры и шаблоны элементов и отношений между ними хранятся в справочнике "Палитры".

Для создания новой палитры следует:

1.Нажать на кнопку панели инструментов в окне справочника "Палитры".

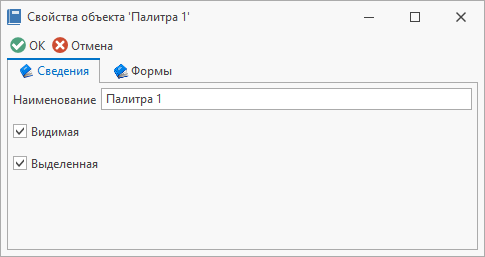

2.Во вкладке Сведения открывшегося окна свойств задать наименование палитры.

3.Установить флаг Видимая, чтобы палитра была доступна в меню Палитры на панели элементов в окне редактора схемы.

4.Установить флаг Выделенная, чтобы палитра отображалась отдельно на панели элементов в окне редактора схемы.

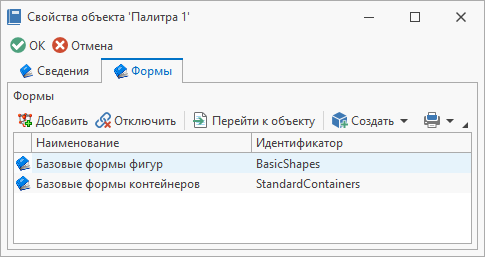

5.Во вкладке Формы окна свойств подключить из справочника "Описания форм" один или несколько наборов, формы которых могут использоваться в шаблонах элементов схемы.

Принципы работы с формами элементов схемы рассмотрены ниже, в главе "Формы фигур и контейнеров".
