Создание шаблона фигуры

Для создания шаблона фигуры необходимо:

1.Выбрать ранее созданную палитру в окне справочника "Палитры".

2.Нажать на кнопку и выбрать тип "Шаблон фигуры".

3.В открывшемся окне свойств задать параметры шаблона фигуры.

4.Закрыть окно свойств, нажав кнопку [OK].

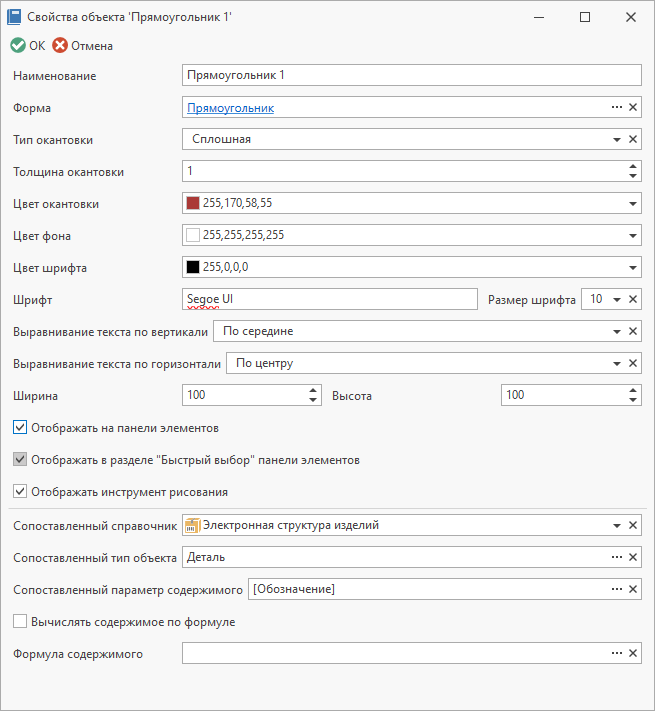

Окно свойств шаблона фигуры включает в себя следующие параметры:

Наименование. Наименование шаблона фигуры

Форма. Форма фигуры. Выбирается из наборов справочника "Описания форм".

Внимание! При выборе формы из набора, который не подключён к текущей палитре, шаблон элемента на панели элементов или элемент на схеме будет отображен прямоугольником, так как форма не будет найдена. Принципы работы с формами элементов схемы рассмотрены ниже, в главе "Формы фигур и контейнеров".

Тип окантовки. Тип окантовки фигуры. Выбирается из выпадающего списка.

Толщина окантовки. Толщина окантовки фигуры.

Цвет окантовки. Цвет окантовки фигуры.

Цвет фона. Цвет фона фигуры.

Цвет шрифта. Цвет шрифта текстового содержимого фигуры.

Шрифт. Наименование шрифта текстового содержимого фигуры.

Размер шрифта. Размер шрифта текстового содержимого фигуры.

Выравнивание текста по вертикали. Вариант выравнивания текстового содержимого фигуры по вертикали. Выбирается из выпадающего списка.

Выравнивание текста по горизонтали. Вариант выравнивания текстового содержимого фигуры по горизонтали. Выбирается из выпадающего списка.

Ширина. Ширина фигуры.

Высота. Высота фигуры.

Флаг Отображать на панели элементов позволяет отображать шаблон фигуры на панели Элементы в окне редактора схем.

Флаг Отображать в разделе "Быстрый выбор" панели элементов позволяет отображать шаблон фигуры в разделе "Быстрый выбор" на панели Элементы в окне редактора схем.

Флаг Отображать инструмент рисования позволяет отображать инструмент рисования фигуры на панели инструментов окна редактора схем.

Окно редактора схем рассмотрено ниже, в главе "Редактирование схемы".

Сопоставленный справочник. Сторонний справочник, к типу объекта которого шаблон фигуры будет применён (если схема создаётся на основе данных стороннего справочника).

Сопоставленный тип объекта. Тип объекта стороннего справочника, к которому шаблон фигуры будет применён (если схема создаётся на основе данных стороннего справочника).

Сопоставленный параметр содержимого. Параметр, используемый в качестве источника текстового содержимого фигуры (если схема создаётся на основе данных стороннего справочника).

Флаг Вычислять содержимое по формуле активирует возможность использования результата вычисления формулы в качестве текстового содержимого фигуры.

Вычисление содержимого по формуле исключает сохранение текста фигуры в модель сопоставленных объектов стороннего справочника.

Формула содержимого. Формула вычисления результата текстового содержимого фигуры.
