Создание шаблона отношения "Соединение"

Отношение соединения определяет элементы, которые могут быть связаны конкретной соединительной линией.

Для создания шаблона отношения "Соединение" необходимо:

1.Выбрать ранее созданную палитру в окне справочника "Палитры".

2.Нажать на кнопку и выбрать тип "Соединение".

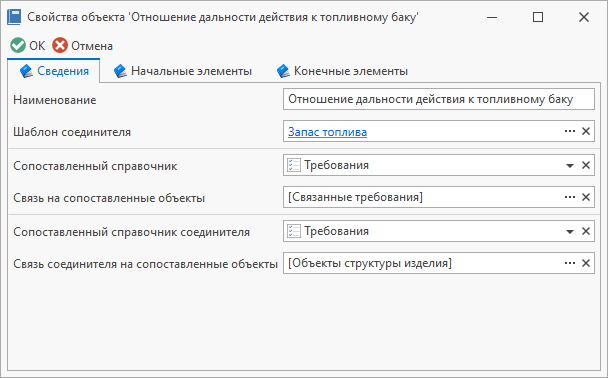

3.В открывшемся окне свойств на вкладке Сведения задать наименование шаблона отношения.

4.Задать параметр Шаблон соединителя, который определяет, как будет отображаться соединение.

5.Задать параметры Сопоставленный справочник и Связь на сопоставленные объекты, чтобы получить отношение между объектом стороннего справочника, с которым сопоставлен шаблон начального элемента, и объектом стороннего справочника, с которым сопоставлен шаблон конечного элемента либо отношение между объектом стороннего справочника, с которым сопоставлен шаблон начального элемента, и объектом стороннего справочника, с которым сопоставлен шаблон соединителя.

6.Задать параметры Сопоставленный справочник соединителя и Связь соединителя на сопоставленные объекты, чтобы получить отношение между объектом стороннего справочника, с которым сопоставлен шаблон соединителя, и объектом стороннего справочника, с которым сопоставлен шаблон конечного элемента.

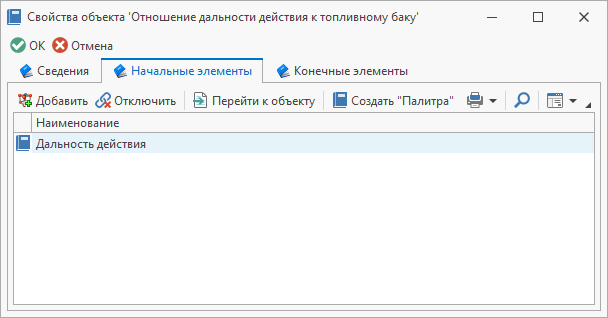

7.В список на вкладке Начальные элементы добавить шаблоны элементов (фигура, контейнер), от которых начинается соединение.

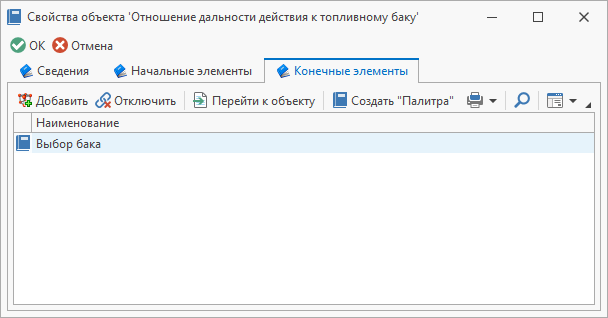

8.В список на вкладке Конечные элементы добавить шаблоны элементов (фигура, контейнер), к которым подходит соединение.
