Создание шаблона отношения "Вложенность"

 Предыдущая страницаВ началоСледующая страница

Отношение вложенности определяет элементы, которые могут располагаться внутри контейнера.

Для создания шаблона отношения "Вложенность" необходимо:

1.Выбрать ранее созданную палитру в окне справочника "Палитры".

2.Нажать на кнопку и выбрать тип "Вложенность".

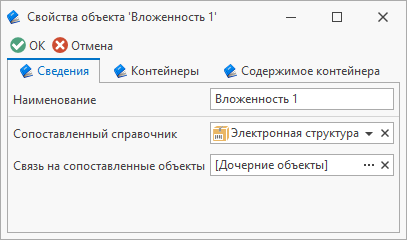

3.В открывшемся окне свойств на вкладке Сведения задать наименование шаблона отношения.

4.Задать параметры Сопоставленный справочник и Связь на сопоставленные объекты, чтобы получить отношение между объектом стороннего справочника, с которым сопоставлен шаблон контейнера, и объектом стороннего справочника, с которым сопоставлен шаблон содержимого контейнера (фигура, контейнер).

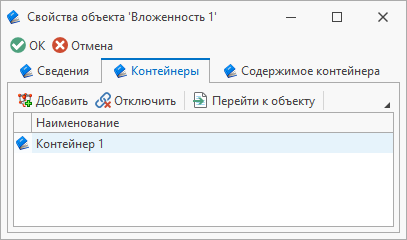

5.В список на вкладке Контейнеры добавить шаблоны контейнеров, для которых создаётся данное отношение.

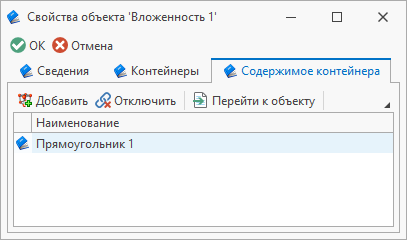

6.В список на вкладке Содержимое контейнера добавить шаблоны элементов (фигура, контейнер), которые могут быть вложены в контейнеры, указанные на вкладке Контейнеры.
