Редактирование шаблона составного элемента

Созданный шаблон составного элемента перед добавлением на схему должен быть отредактирован. Редактирование подразумевает определение расположения внутри области составного элемента составляющих его элементов.

Редактирование шаблона составного элемента осуществляется в окне редактора шаблона составного элемента. Перейти к редактированию составного элемента можно, выбрав созданный составной элемент в палитре и воспользовавшись командой контекстного меню Редактировать шаблон элемента.

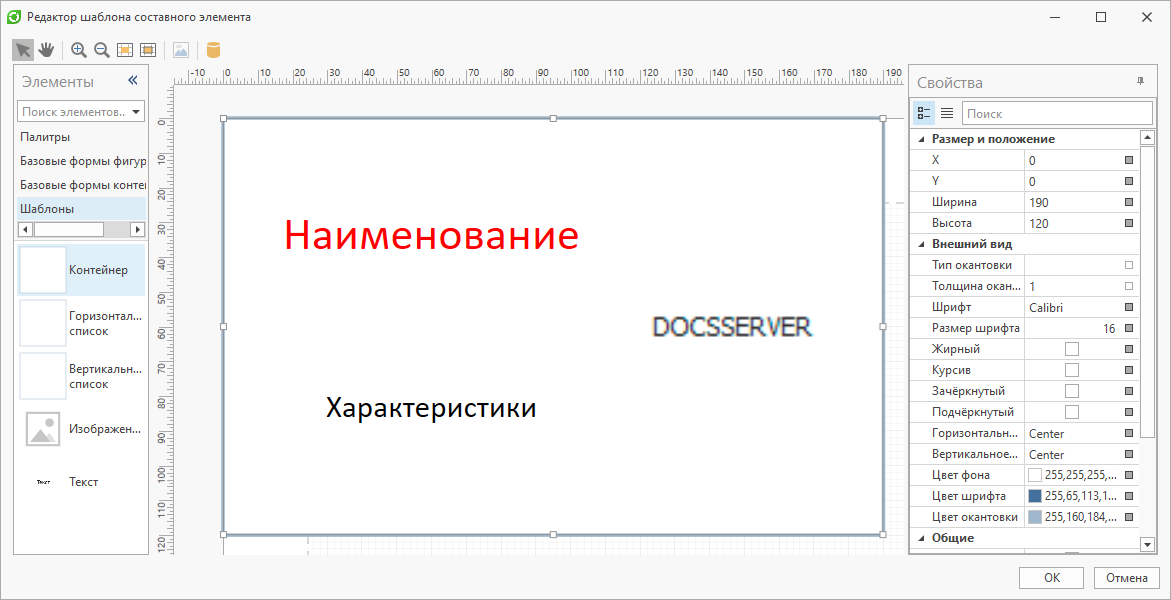

Окно редактора шаблона составного элемента содержит:

·панель Элементы, на которой пользователю доступен набор форм и шаблонов для редактирования составного элемента;

·панель инструментов;

·панель Свойства, отображающую свойства выбранного элемента схемы;

·область редактирования составного элемента.

Инструменты окна редактирования шаблона составного элемента аналогичны инструментам окна редактора схем.

Окно редактора схем рассмотрено ниже, в главе "Редактирование схемы".

Для редактирования шаблона составного элемента следует:

1.Выбрать требуемый элемента на панели Элементы.

2.Перетащить его в область редактирования составного элемента.

3.Выполнить редактирование добавленного элемента (задать размер и положение, внешний вид, текст содержимого). Для загрузки изображения в элемент "Изображение" следует выделить его в области редактирования составного элемента и воспользоваться кнопкой [Загрузить изображение] - на панели инструментов.

4.Выполнить редактирование области составного элемента.

Редактирование элементов, входящих в составной элемент, осуществляется по аналогии с редактированием элементов схемы. Более подробная информация содержится в главе "Редактирование схемы".

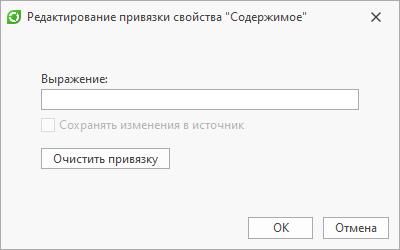

Кнопка [Редактировать привязку] - на панели инструментов окна редактора шаблона составного элемента позволяет сопоставить текст надписи и параметр шаблона составного элемента. Имя параметра задаётся в поле Выражение окна редактирования привязки.
