Формы фигур или контейнеров определяют внешний вид элементов схемы, расположение точек подключения соединителей, а также области текстового содержимого или заголовка. Для создания и хранения форм фигур и контейнеров предназначен справочник "Описания форм", в котором формы группируются в наборы. Форма фигуры может быть задана в формате XML или на основе изображения SVG. Форма контейнера может быть задана только в формате XML.

Для создания нового набора форм следует:

1.В справочнике "Описания форм" воспользоваться кнопкой [Создать] на панели инструментов

2.Выбрать один из типов наборов: "Набор форм фигур" - для создания набора, содержащего формы фигур или "Набор форм контейнеров" - для создания набора, содержащего формы контейнеров.

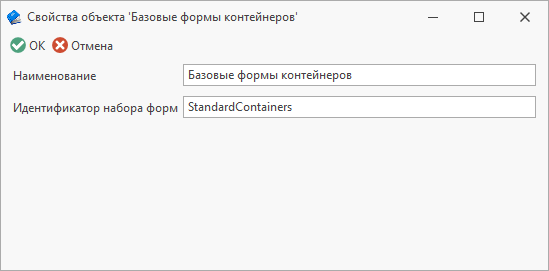

3.В открывшемся окне свойств задать наименование набора форм, а также идентификатор.

Внимание! Идентификатор должен быть уникальным в пределах имеющихся наборов форм.

Для создания формы фигуры следует:

1.В справочнике "Описания форм" выбрать ранее созданный набор типа "Набор форм фигур" и воспользоваться кнопкой [Создать] на панели инструментов.

2.Выбрать один из типов создания формы фигуры: "Форма фигуры" - для создания формы фигуры в формате XML или "Форма фигуры на основе SVG" - для создания формы фигуры на основе изображения SVG.

3.Задать параметры окна свойств формы фигуры

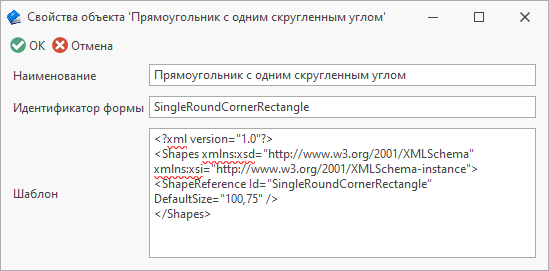

При выборе типа "Форма фигуры", в открывшемся окне свойств задаются наименование формы фигуры, идентификатор формы. В области Шаблон следует описать форму с помощью формата XML.

При выборе типа "Форма фигуры на основе SVG", в открывшемся окне свойств задаются наименование формы фигуры, идентификатор формы, а также специальные параметры, характерные для формы на основе изображения SVG.

Более подробная информация содержится в параграфе "Форма фигуры на основе изображения SVG".

Для создания формы контейнера следует:

В справочнике "Описания форм" выбрать ранее созданный набор типа "Набор форм контейнеров" и воспользоваться кнопкой [Создать "Форма контейнера"] на панели инструментов.

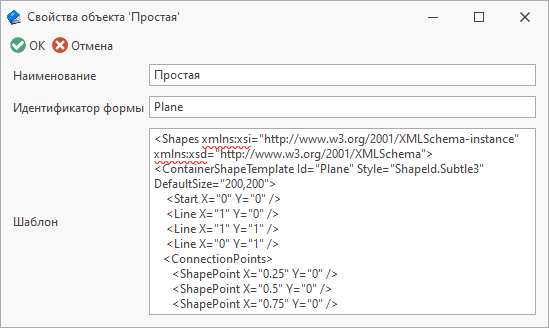

В открывшемся окне свойств задать наименование формы контейнера, идентификатор формы и в области Шаблон описать форму с помощью формата XML.
