Сохранение структуры сборки в T‑FLEX DOCs

Сборка, созданная в T‑FLEX CAD, может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

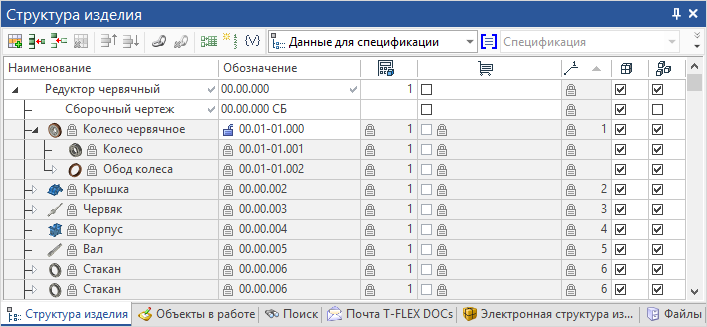

Для этого в T‑FLEX CAD должны быть заполнены данные структуры изделия (служебное окно Структура изделия).

Структура изделия, которая будет сохранена в T‑FLEX DOCs, формируется на основе структуры, созданной в T‑FLEX CAD.

Вызов команды:

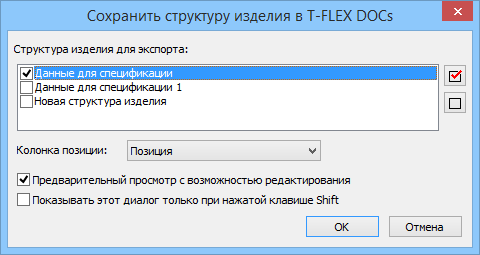

Откроется окно с выбором структуры для экспорта в T‑FLEX DOCs. В списке отображаются имена структур, которые имеет данная сборка в T‑FLEX CAD.

Если выбрать пункт Новая структура изделия, то будет создана новая структура сборки T‑FLEX CAD в окне Структура изделия. В параметрах данной структуры сборки будет автоматически установлен флаг Структура изделия для экспорта в T‑FLEX DOCs. Это означает, что при экспорте сборки в T‑FLEX DOCs будет сохраняться отмеченная структура.

Список Колонка позиции используется при сохранении в T‑FLEX DOCs сборки, имеющей исполнения.

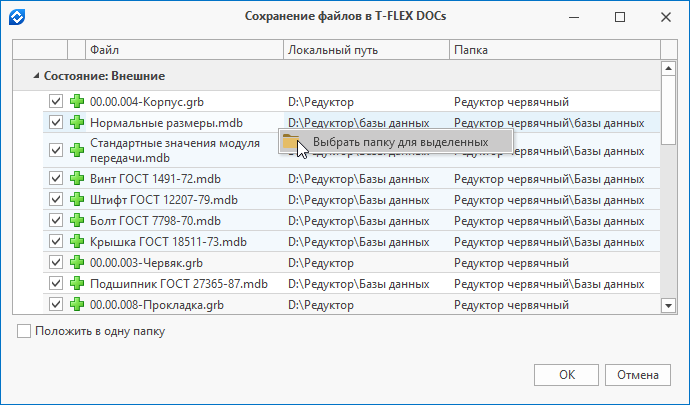

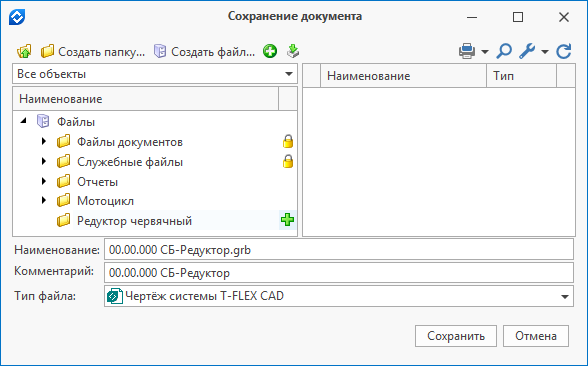

Далее появится окно сохранения файла сборки в справочник "Файлы", а затем – окно сохранения связанных файлов.

При необходимости путь для сохранения выбранного файла можно изменить вручную в поле Папка. Чтобы выполнить такое действие для нескольких файлов, нужно выделить их и вызвать команду контекстного меню Выбрать папку для выделенных.

Если требуется сохранить все файлы в одну папку, без вложенных, следует установить флаг Положить в одну папку.

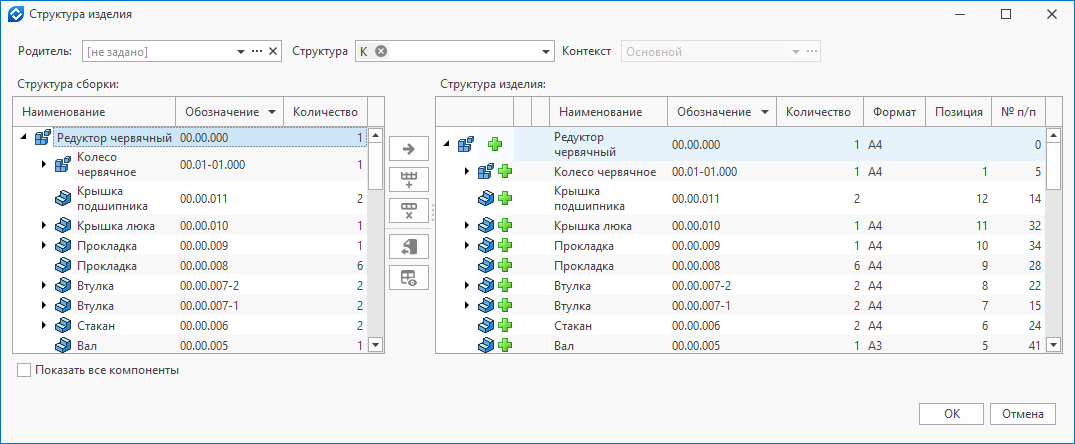

После этого на экране появится окно управления структурой изделия. В левой части окна отображается выбранная структура сборки T‑FLEX CAD, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

При первом открытии окна управления структурой изделия порядок колонок в окне повторяет порядок записей в правиле настройки интеграции. При необходимости текущий пользователь может изменить установленный порядок колонок, используя способ перетаскивания или инструменты вкладки Колонки окна Настройка окна. Эти настройки сохраняются для текущего пользователя при последующих вызовах окна Структура изделия.

Объекты с совпадающими значениями параметров, входящих в правило уникальности, будут сгруппированы. Режим отображения сгруппированных объектов в справочнике "Электронная структура изделий" будет зависеть от положения флага Разрешить группировку множественных подключений в окне Настройка окна.

В окне управления структурой изделия не будут отображаться фрагменты сборки с незаполненными данными структуры изделия. Для их отображения в структуре сборки следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае фрагменту сборки в качестве наименования автоматически присваивается имя его файла.

Способ сохранения в T‑FLEX DOCs элементов библиотеки "Стандартные изделия", входящих в текущую сборку, зависит от положения флага Не проверять путь файла на принадлежность конфигурации "Стандартные изделия" при сохранении СИ в T‑FLEX DOCs в параметрах выбранной структуры сборки. При снятом флаге элементы вышеуказанной библиотеки будут сохранены в справочник T‑FLEX DOCs "Электронная структура изделий" с типом "Стандартное изделие" независимо от значения параметра T‑FLEX CAD "Раздел". Если данный флаг установлен, тип элемента библиотеки при сохранении в T‑FLEX DOCs будет определяться значением параметра "Раздел".

Более подробно о работе с пользовательскими библиотеками в режиме интеграции рассказано в подпараграфе "Работа с пользовательскими библиотеками".

Управлять создаваемой структурой изделия можно с помощью кнопок:

· – добавляет выбранный объект структуры сборки в структуру изделия.

· – создаёт новый объект в структуре изделия.

· – удаляет объект из структуры изделия.

· – показывает объект структуры сборки, соответствующий выбранному объекту структуры изделия.

· – показывает объект структуры изделия, соответствующий выбранному объекту структуры сборки.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

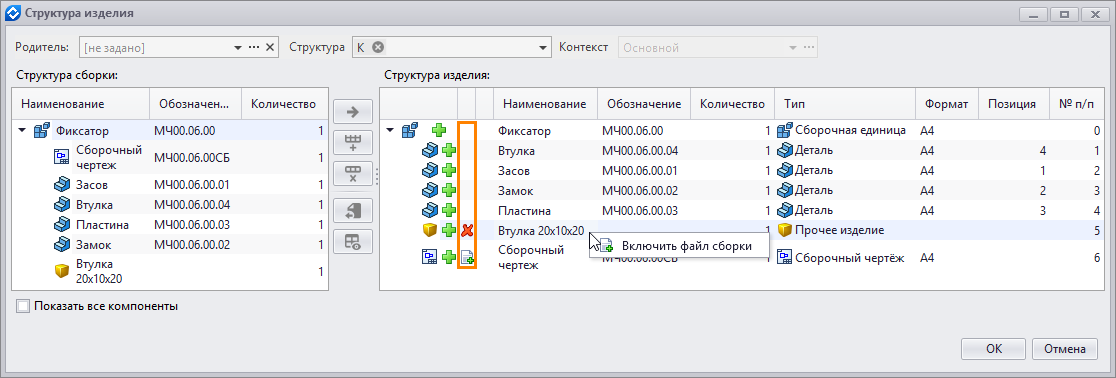

Если в составе сборки присутствует деталь без чертежа, то при сохранении сборки в T‑FLEX DOCs к такой детали по умолчанию будет прикреплён файл сборки. Чтобы отключить файл сборки от детали без чертежа, необходимо выбрать её в правой части окна управления структурой изделия и вызвать команду контекстного меню Отключить файл сборки. Обратное действие выполняется командой контекстного меню Включить файл сборки.

Для визуализации режима подключения необходимо отобразить в окне Структура изделия колонку Статус подключения сборки к детали без чертежа.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется в окне Конфигурирование" и при сохранении структуры изделия в T‑FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

Структура сборки T‑FLEX CAD может быть также сохранена в T‑FLEX DOCs в качестве альтернативного варианта уже существующей в справочнике "Электронная структура изделий" структуры изделия. В этом случае имя варианта вводится в поле Вариант в окне управления структурой изделия вручную или выбирается из списка существующих в T‑FLEX DOCs вариантов. Добавить имя варианта в список можно также с помощью кнопки [Добавить вариант].

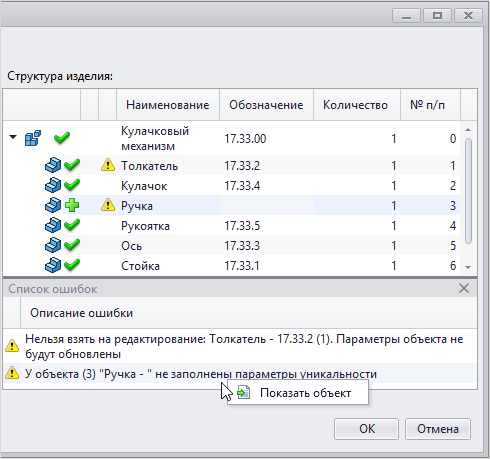

Система проверяет структуру изделия, сформированную в правой части окна Структура изделия, и при необходимости выдаёт список замечаний, на которые следует обратить внимание пользователю. Такое происходит, например, в случаях, когда объект, входящий в структуру изделия, взят на редактирование другим пользователем или для него не задано значение параметра, использующегося в условии уникальности. При двойном щелчке левой кнопкой мыши на строке с описанием ошибки или вызове команды контекстного меню Показать объект фокус будет установлен на том объекте, к которому относится данная ошибка.

При изменении структуры сборки T‑FLEX CAD требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
