Работа с объектами электронной структуры изделия в режиме интеграции

В режиме интеграции сборочная единица T-FLEX CAD может быть сформирована из объектов справочника "Электронная структура изделия" T‑FLEX DOCs.

Добавление объектов справочника "Электронная структура изделий" в сборочную единицу возможно двумя способами:

1.Путём перетаскивания объекта справочника "Электронная структура изделия" как 3D фрагмента на вкладку открытой в окне T‑FLEX CAD сборочной единицы.

2.Путём подключения объекта справочника "Электронная структура изделия" в сборочную единицу с помощью инструментов T‑FLEX DOCs.

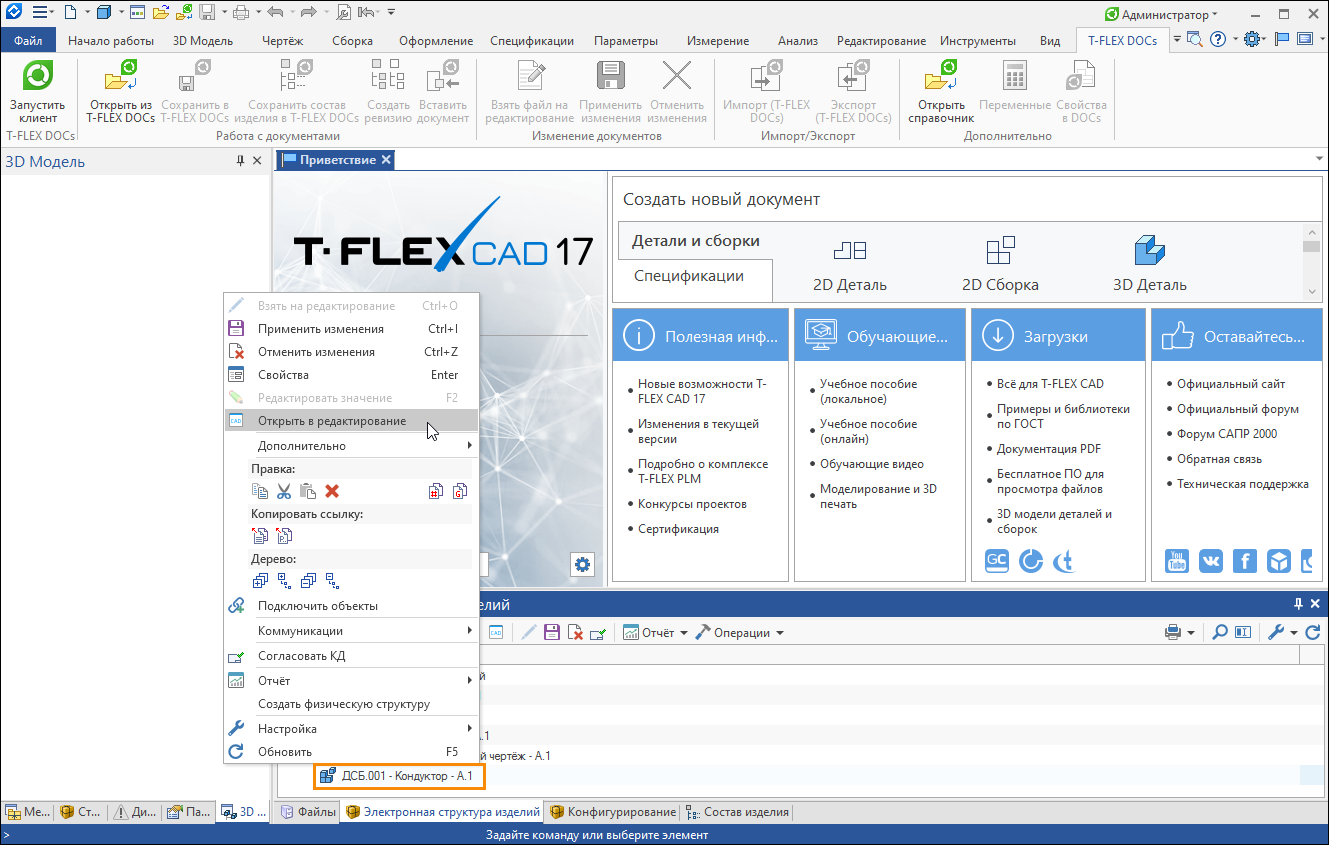

В первом случае необходимо открыть объект сборочной единицы в окне T-FLEX CAD, предварительно выбрав его в окне справочника "Электронная структура изделия" T‑FLEX DOCs и воспользовавшись командой контекстного меню Открыть в редактирование.

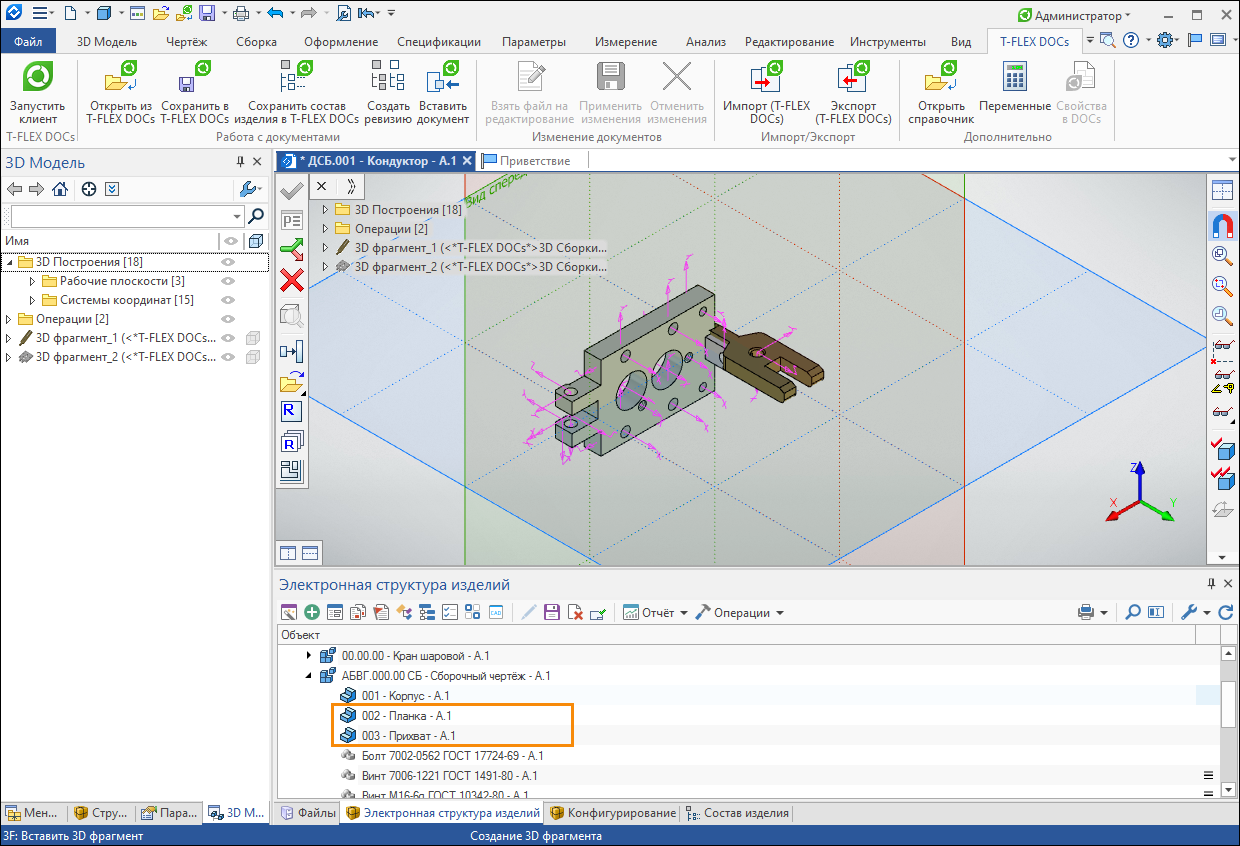

После открытия объекта сборочной единицы на редактирование следует в окне справочника "Электронная структура изделия" выбрать требуемые объекты деталей, и, удерживая левую кнопку мыши, переместить их на вкладку открытой в окне T‑FLEX CAD сборочной единицы. Таким образом, будет выполнена вставка объектов детали в сборочную единицу в качестве 3D фрагментов.

Вставку объектов детали в сборку T‑FLEX CAD в качестве фрагментов можно выполнить через диалоговое окно 3D Фрагмент по аналогии с описанным выше механизмом вставки файлов. Описание вставки файлов в сборку T-FLEX CAD приводится в главе "Команды для работы с файлами".

Вторым способом добавления деталей в сборку T-FLEX CAD является подключение объектов деталей одной сборочной единицы в состав объекта другой сборочной единицы с помощью инструментов справочника "Электронная структура изделий" T‑FLEX DOCs. Данный способ позволяет скопировать текущие параметры подключения деталей, что обеспечивает гибкую и удобную работу при создании новой сборки на базе имеющейся.

Для подключения объектов в состав сборочной единицы следует:

1.В справочнике "Электронная структура изделий" выбрать сборочную единицу, к которой будет произведено подключение, и воспользоваться командой Подключить объекты контекстного меню.

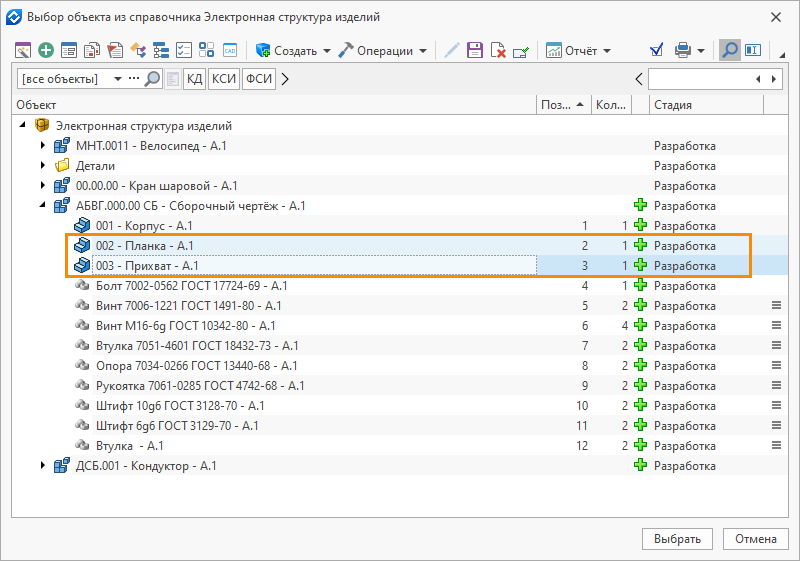

2.В открывшемся окне выбрать объекты для подключения и нажать кнопку [Выбрать].

Для выбора нескольких объектов следует выделить их щелчком левой кнопки мыши в сочетании с клавишей <Shift> или <Ctrl>.

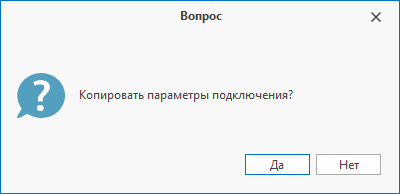

После выбора объектов будет задан вопрос о необходимости копирования текущих параметров подключения деталей в новую сборочную единицу.

Подключение объектов в состав сборочной единицы также может быть выполнено путём перетаскивания. Для этого необходимо в справочнике "Электронная структура изделий" выбрать требуемые объекты детали и, удерживая левую кнопку мыши с нажатой клавишей <Ctrl>, переместить их на объект сборочной единицы.

Для выбора нескольких объектов следует выделить их щелчком левой кнопки мыши в сочетании с клавишей <Shift> или <Ctrl>.

Внимание! Перемещение объекта детали без нажатия клавиши <Ctrl> приведёт к её отключению из состава сборочной единицы, в котором она находилась изначально.

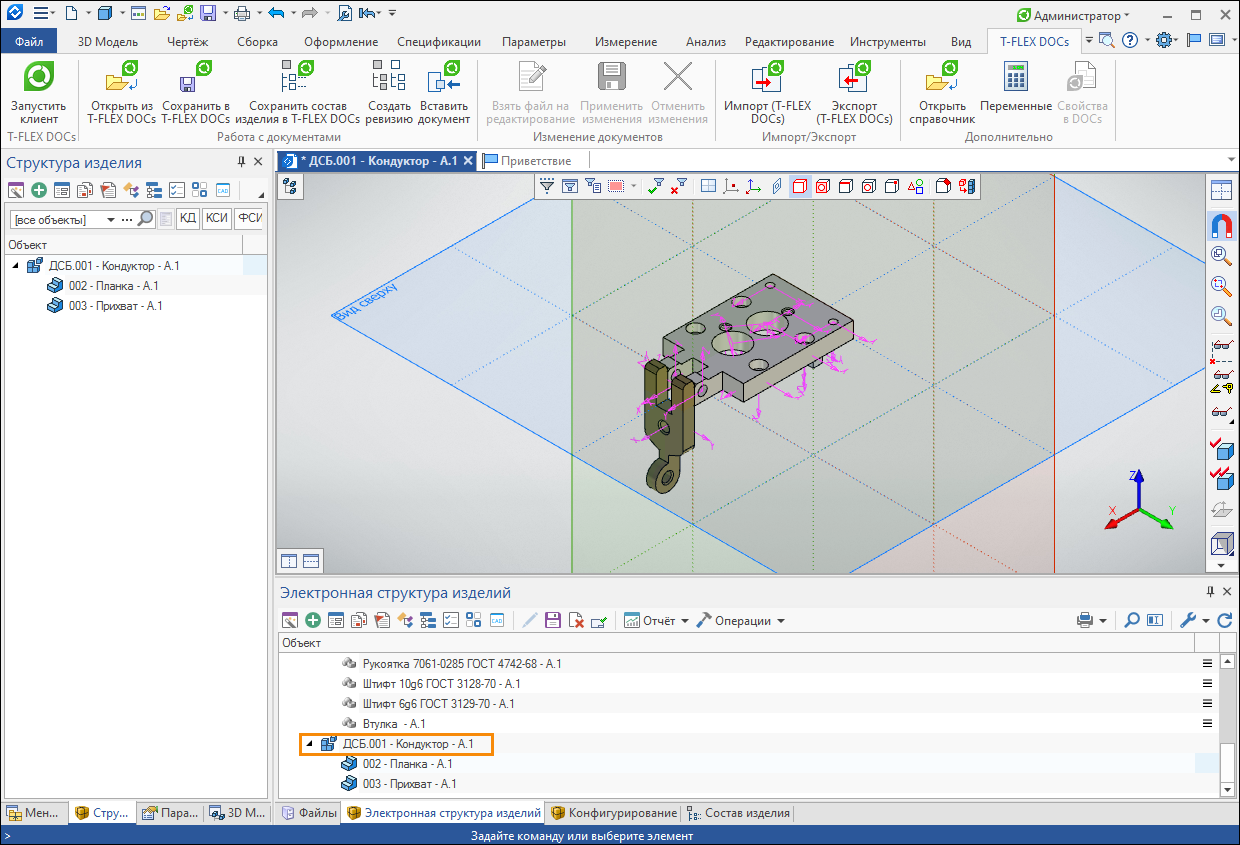

После подключения необходимых объектов в состав сборочной единицы, объект данной сборочной единицы может быть открыт в окне T-FLEX CAD с помощью команды контекстного меню Открыть в редактирование. При этом положение деталей в 3D сцене будет определяться скопированными параметрами подключения.

В случае внесения изменений в сборочную единицу, открытую в окне T-FLEX CAD, при последующем сохранении её состава будет задан вопрос о сохранении внесённых изменений в файл данной сборки. При отказе от сохранения внесённых изменений в файл, данные изменения не будут приняты.

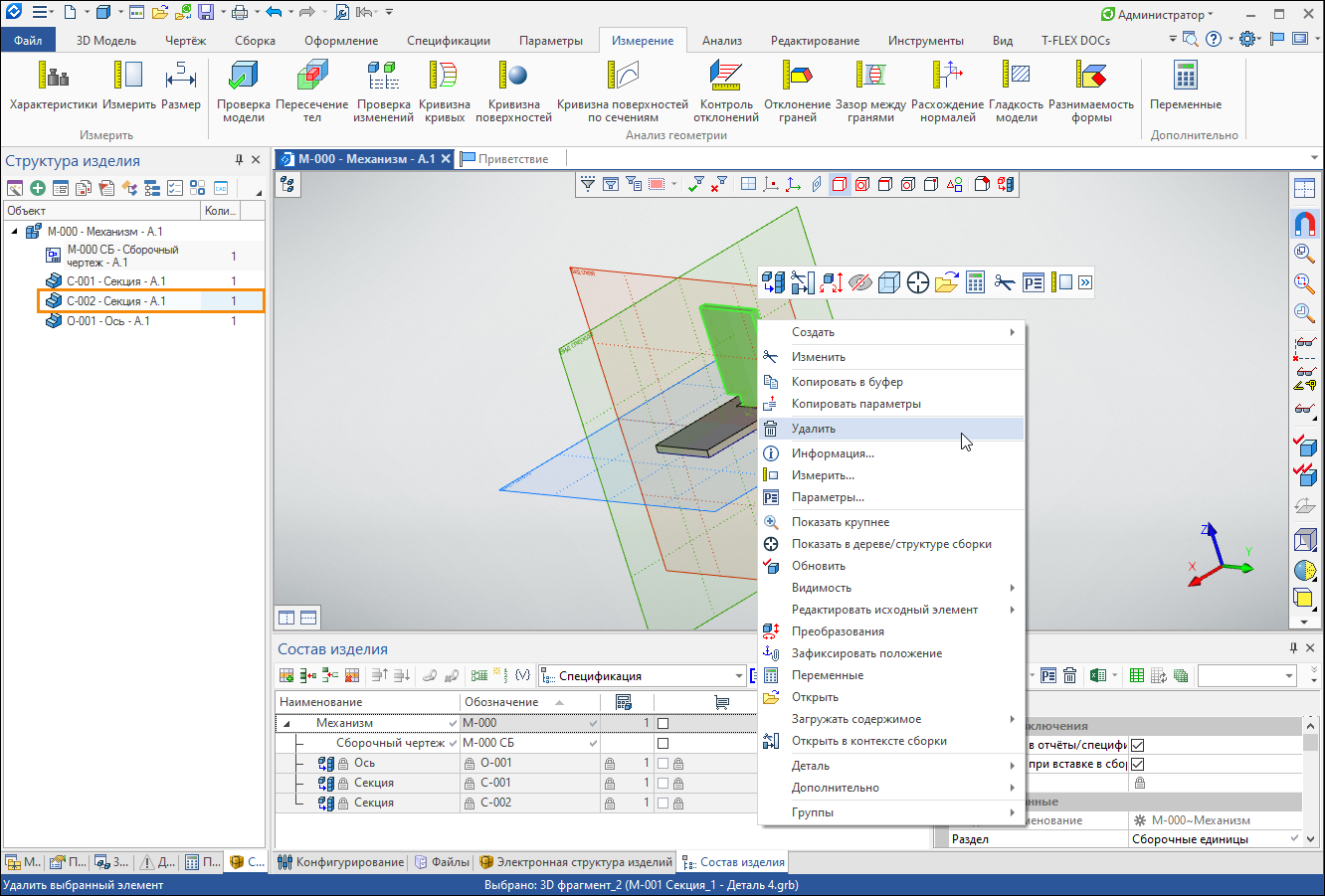

Объекты справочника "Электронная структура изделий", добавленные в сборочную единицу, могут быть удалены из её состава путём удаления соответствующего фрагмента в окне T-FLEX CAD. Для этого следует в окне T-FLEX CAD выбрать 3D фрагмент сборочной единицы, который необходимо удалить и воспользоваться командой Удалить контекстного меню.

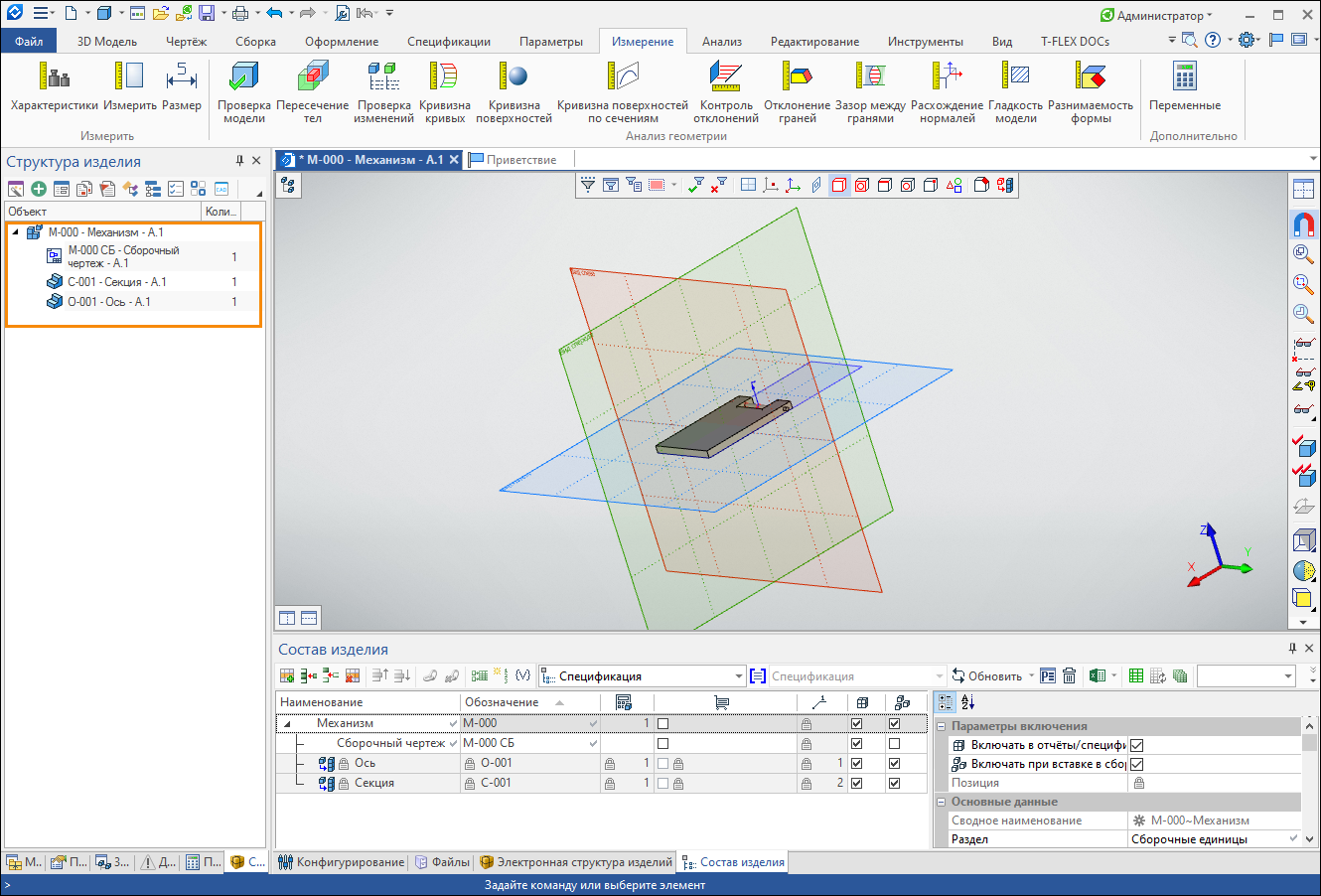

После удаления 3D фрагмента сборочной единицы, соответствующий объект структуры изделия будет также удалён из состава.
