Создание ревизий в T-FLEX CAD

Ревизии объектов структуры изделия могут быть созданы в T-FLEX CAD без использования инструментов справочника "Электронная структура изделий" T‑FLEX DOCs.

Управление ревизиями объекта структуры изделия описано выше, в одноимённой главе.

Для создания новой ревизии следует:

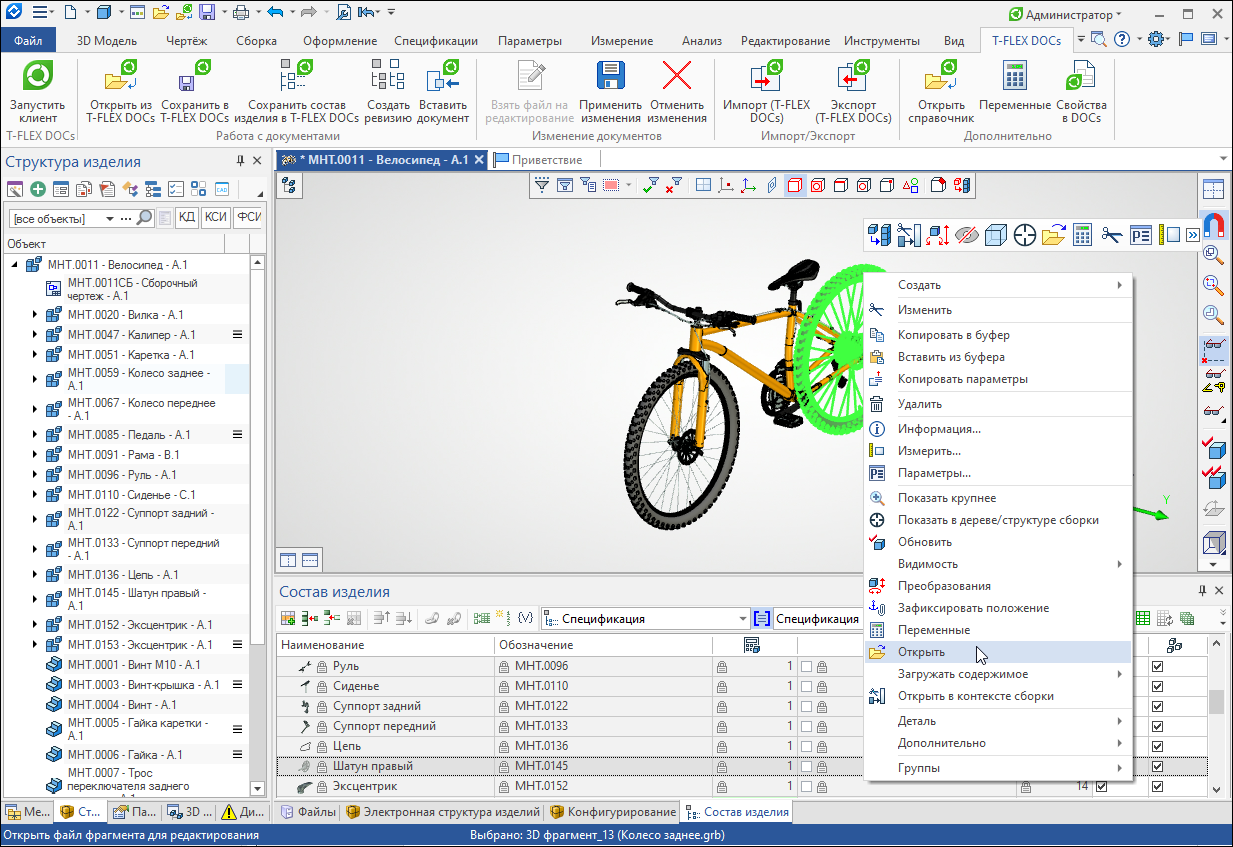

1.В 3D сцене T-FLEX CAD выбрать фрагмент сборочной единицы для которого будет создана ревизия и воспользоваться командой Открыть контекстного меню.

2.Для открытого фрагмента сборки воспользоваться командой

Пиктограмма	Лента
	T‑FLEX DOCs → Создать ревизию
Клавиатура	Текстовое меню
	Файл > Создать ревизию

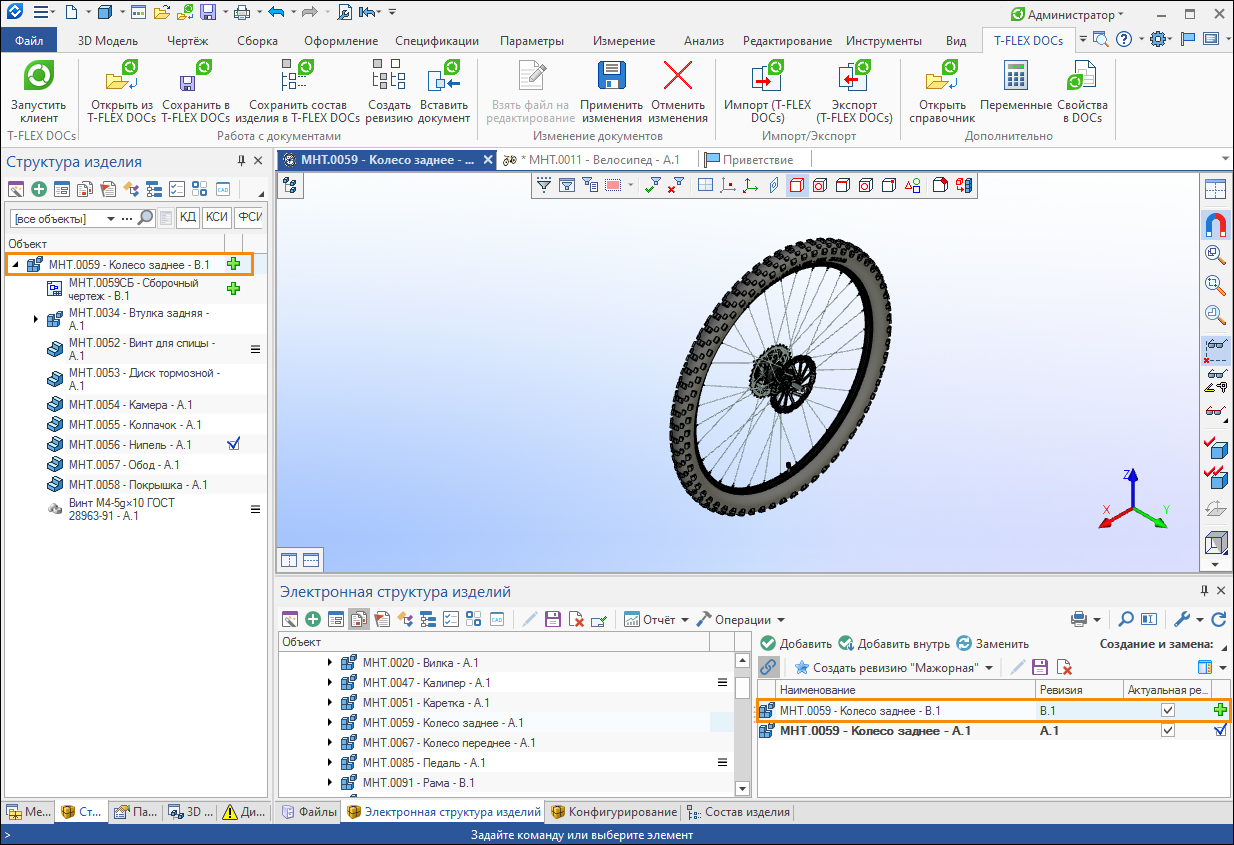

3.В открывшемся окне выбрать новую ревизию и нажать [ОК].

После сохранения состава изделия в T‑FLEX DOCs, новая ревизия фрагмента сборочной единицы будет создана.

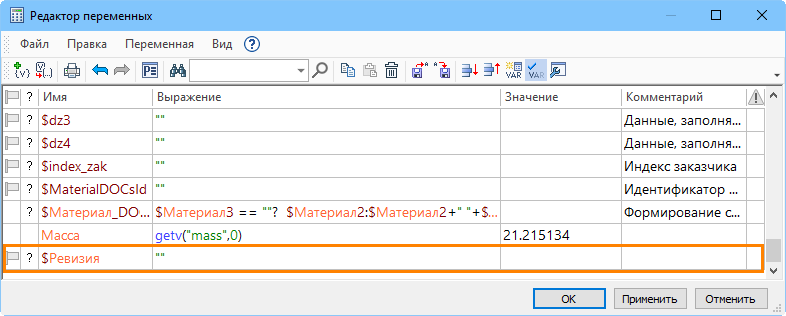

Внимание! Для старых документов T-FLEX CAD команда Создать ревизию может быть не активна. Для активации команды Создать ревизию, в редакторе переменных документа необходимо добавить пустую тестовую переменную "$Ревизия".

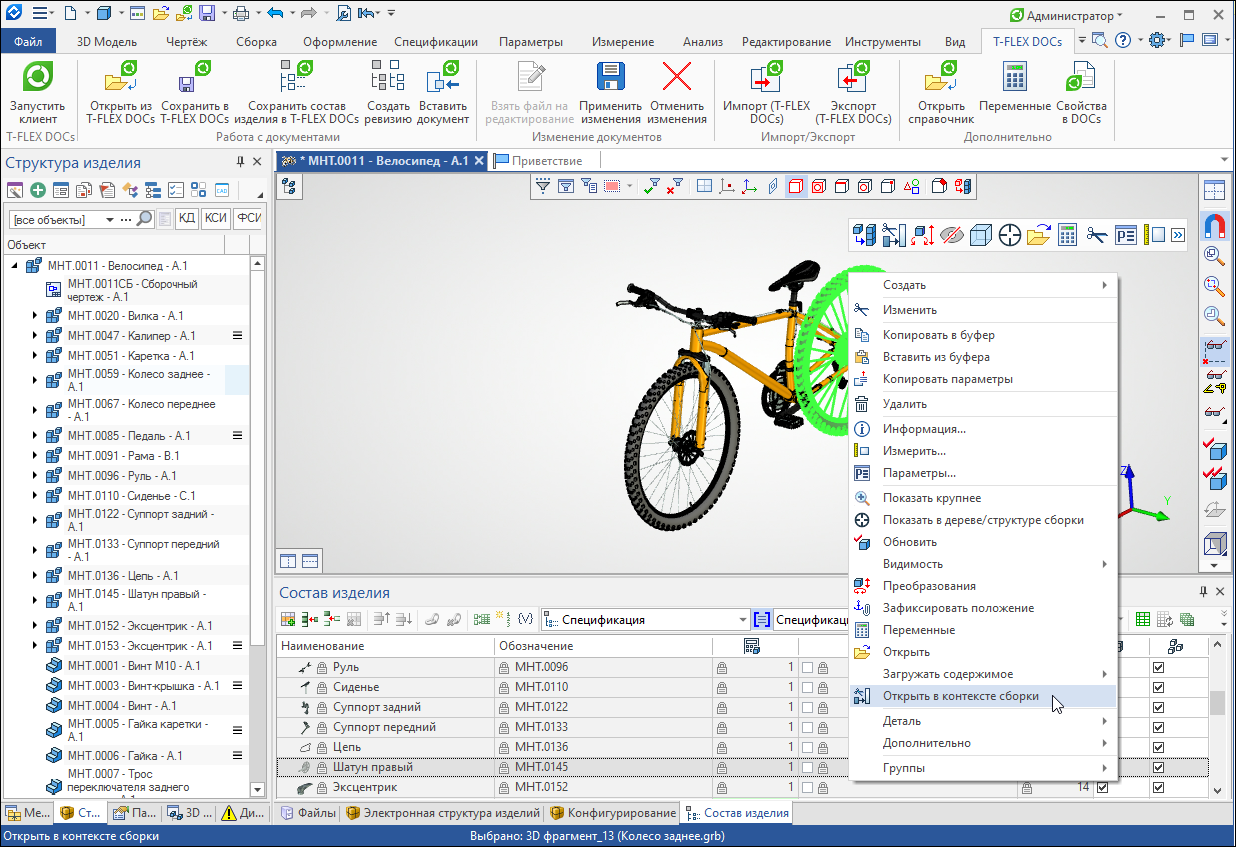

Новая ревизия может быть создана с автоматической заменой старой ревизии. Для этого фрагмент сборочной единицы следует открыть в контексте сборки (команда Открыть в контексте сборки контекстного меню) и повторить вышеописанную последовательность действий по созданию новой ревизии.
