Режимы отображения данных в рабочем окне справочника

Данные в рабочем окне справочника могут отображаться в выбранном пользователем режиме. Список доступных для текущего справочника режимов отображения зависит от типа иерархии его объектов.

Существуют следующие типы иерархии:

1.Список – объекты равнозначны, находятся на одном уровне.

2.Дерево – один объект справочника (дочерний объект) может входить в другой объект данного справочника (родительский объект), т.е. образуется древовидная структура.

3.Сложная иерархия – один объект справочника может входить в несколько других объектов данного справочника. К этому типу относится, например, справочник "Электронная структура изделий" – одна и та же деталь может входить в состав нескольких изделий или узлов.

Кроме того, при соответствующей настройке справочника со сложной иерархией объектов допускается подключение его объекта несколько раз к одному родительскому объекту.

Пользователь может просматривать содержимое справочника в одном из следующих режимов:

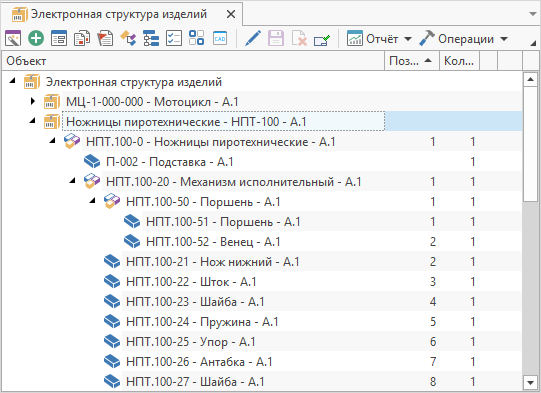

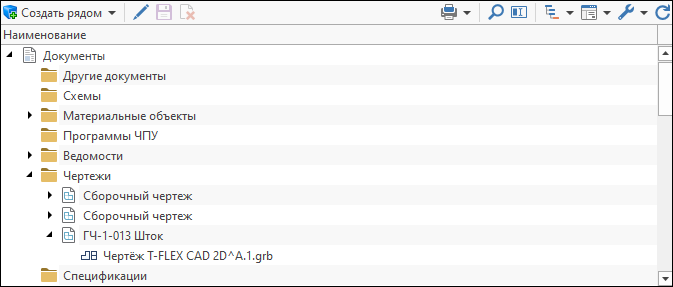

1.Дерево – данный режим поддерживается справочниками с типами иерархии объектов "Дерево" и "Сложная иерархия". При включённом режиме "Дерево" в справочнике можно просмотреть объекты на всю глубину вложенности структуры. Рядом с объектами, в состав которых входят другие объекты, располагается кнопка . Чтобы отобразить дочерние объекты, необходимо нажать на данную кнопку. Нажатие на кнопку скрывает список дочерних объектов.

Вид кнопок зависит от выбранного стиля оформления главного окна T‑FLEX DOCs. Представленный выше вид кнопки имеют в стиле оформления "Office 2019 Colorful".

Кроме того, для управления режимом отображения древовидной структуры объектов справочника предназначена группа кнопок Дерево в контекстном меню объекта:

· – разворачивает дерево справочника на всю глубину вложенности;

· – сворачивает дерево справочника;

· – разворачивает выбранную ветку дерева справочника на всю глубину вложенности;

· – сворачивает выбранную ветку дерева справочника.

2.Список – режим поддерживается справочниками любой иерархии объектов.

В справочниках с типами иерархии объектов "Дерево" и "Сложная иерархия" в списке отображаются только объекты первого уровня вхождения в выбранный объект.

Чтобы просмотреть дочерние объекты выбранного родительского объекта, необходимо сделать двойной щелчок левой кнопкой мыши по строке с его наименованием. Чтобы вернуться на уровень выше в иерархии, необходимо нажать кнопку на панели инструментов.

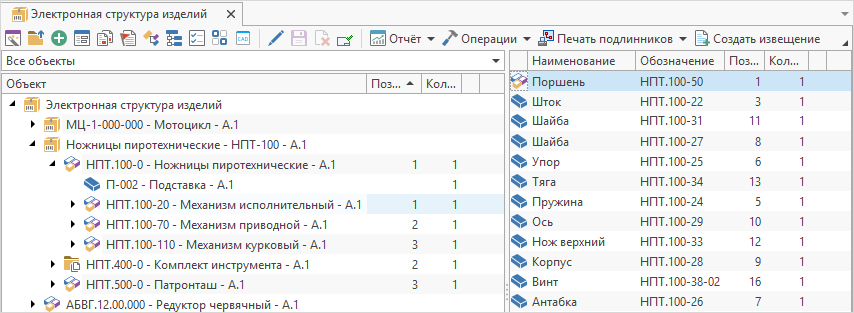

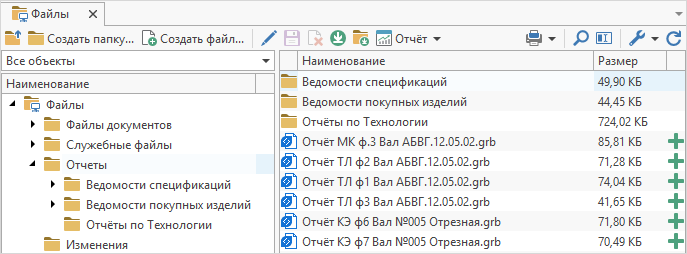

3.Дерево со списком – поддерживается всеми справочниками и совмещает в себе два предыдущих режима. В этом случае рабочее окно разделено на две части. В дереве слева отображаются объекты только тех типов, в которые могут входить другие объекты. При выборе в дереве какого-либо объекта в правой части открывается список его дочерних объектов первого уровня вхождения.

Иерархия выбранного объекта справочника может быть отображена в отдельном окне с помощью команды контекстного меню Открыть в новом окне.

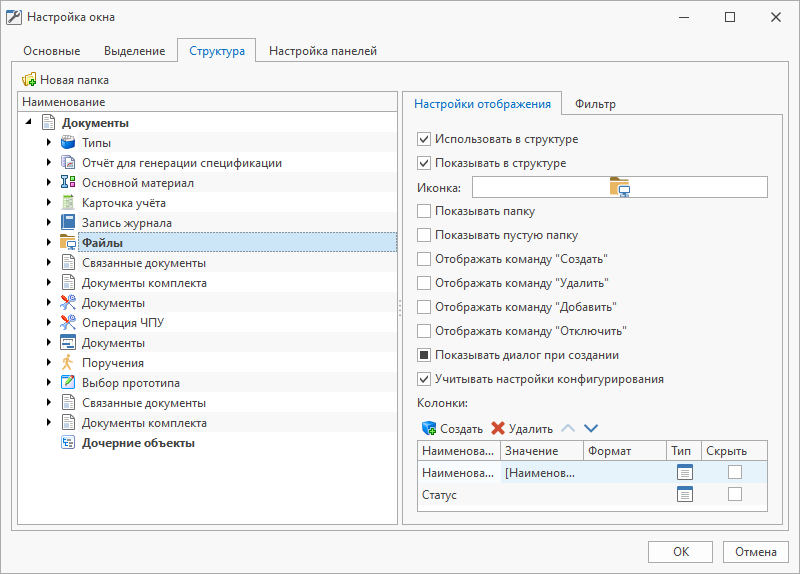

4. Дерево со связями - режим поддерживается справочниками любой иерархии объектов. В этом режиме справочник отображается с помощью элемента управления "Структура объекта", что позволяет отображать в окне справочника объекты связанных справочников, подключения сложной иерархии и тд. Настройки элемента управления "Структура объекта" при первом переходе в данный режим генерируются автоматически, отображая справочник подобно режиму "Дерево", и могут быть изменены пользователем при необходимости. Для настроек элемента управления "Структура объекта" следует в выпадающем списке кнопки [Настройка] -  на панели инструментов выбрать пункт "Настройка окна" и в открывшемся окне перейти на вкладку Структура.

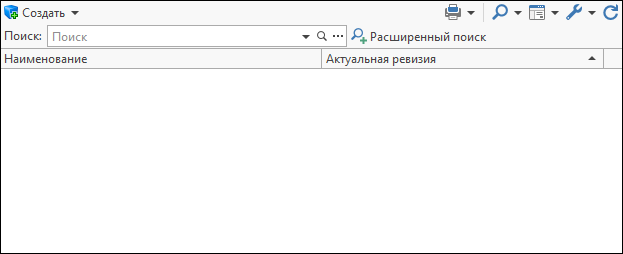

5. Поиск - режим поддерживается справочниками любой иерархии объектов. В этом режиме доступен только поиск объектов справочника с применением различных фильтров. Поиск может быть обычный и расширенный.

Обычный поиск осуществляется путём ввода запроса в строке Поиск и последующего нажатия кнопки в правой части поисковой строки.

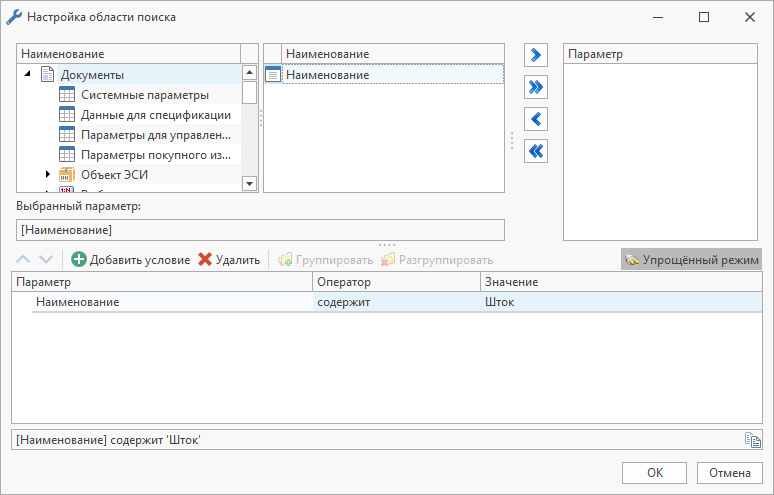

Настройки области поиска задаются в соответствующем окне, которое вызывается с помощью кнопки в правой части поисковой строки.

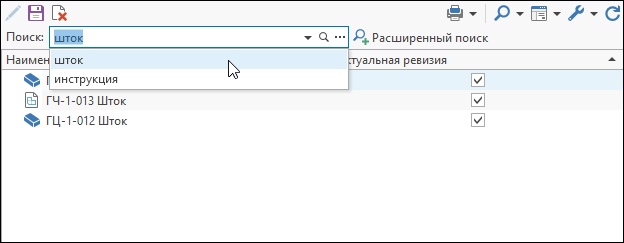

В выпадающем списке отображается история поисковых запросов.

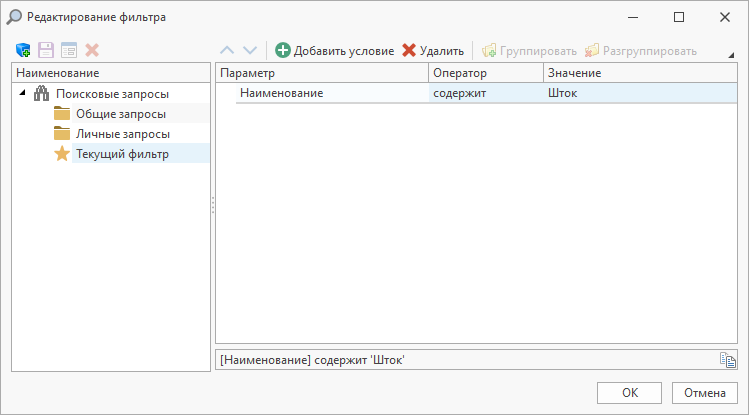

Расширенный поиск осуществляется по заданному фильтру. Для открытия окна редактирования фильтра следует воспользоваться кнопкой , расположенной справа от поисковой строки. В этом случае поле ввода поискового запроса будет неактивно.

Данные в режиме "Список" могут отображаться в следующих видах:

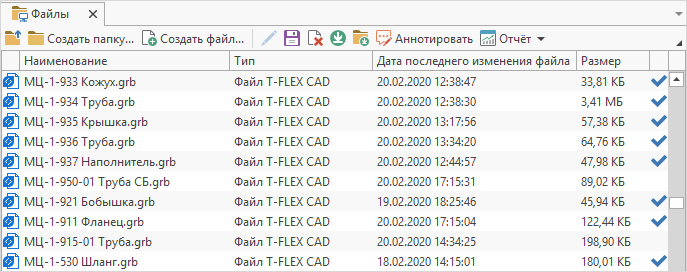

1.Таблица.

2.Карточки.

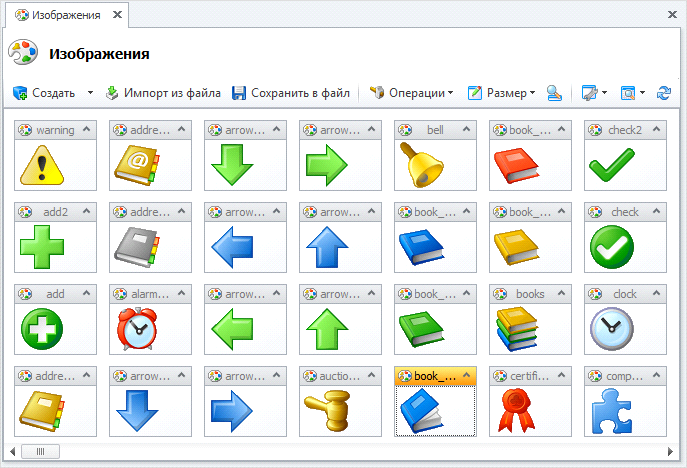

Режим карточек удобно использовать, если объект справочника имеет рисунок (параметр Изображение), отражающий его внешний вид или поясняющий какие-либо свойства. Например, в таком режиме можно просматривать различные каталоги: продукции, оснащения, оборудования и др.

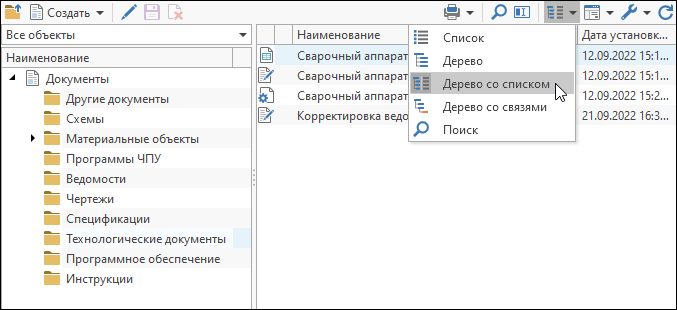

Режим отображения данных в рабочем окне можно выбрать в меню кнопки [Режим отображения] на панели инструментов.

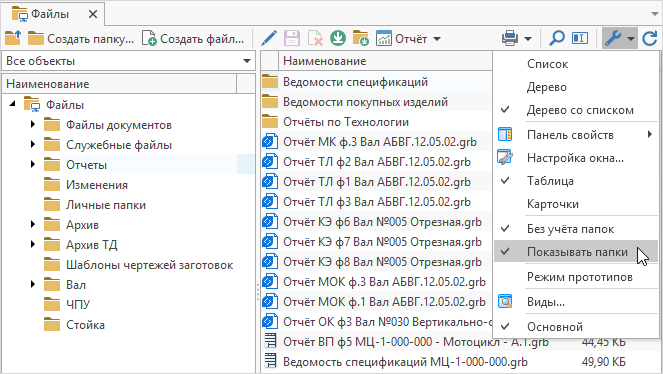

В меню кнопки [Настройка] -  на панели инструментов также доступны следующие флаги для настройки отображения данных в режимах "Список" и "Дерево со списком":

1.Без учёта папок – единым списком отображаются все дочерние объекты выбранного объекта независимо от уровня вложенности.

2.Показывать папки – флаг управляет видимостью папок в списке. В данном контексте под папками понимаются объекты типов, которые могут содержать другие объекты.

3.Показать все вхождения – флаг доступен только для справочников со сложной иерархией объектов. В этом случае объект, который входит в несколько других объектов, будет отображаться в списке соответствующее число раз.

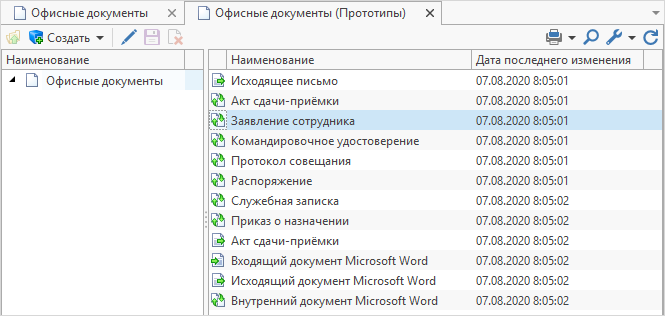

4.Режим прототипов – флаг доступен только для справочников, поддерживающих работу с прототипами. Открывает список прототипов в отдельном рабочем окне.

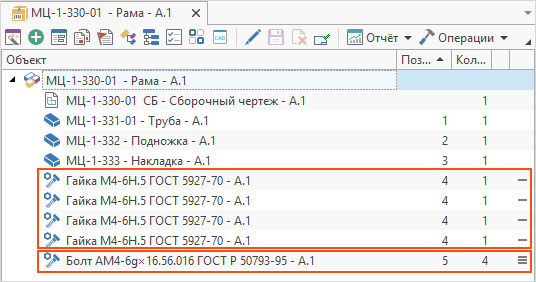

По умолчанию множественные подключения объекта в справочнике со сложной иерархией отображаются в сгруппированном виде. Управление группировкой осуществляется по нажатию на иконку в колонке Группировка множественных подключений. На рисунке ниже подключения объекта "Гайка М4‑6Н.5 ГОСТ 5927‑70" отображаются в разгруппированном виде, подключения объекта "Болт АМ4‑6gх16.56.016 ГОСТ Р 50793‑95" – в сгруппированном виде.

За изменение режима отображения множественных подключений отвечает флаг Разрешить группировку множественных подключений в окне Настройка окна.

Режим отображения данных настраивается для каждого справочника отдельно и сохраняется для текущего пользователя.
