Автоматизированная информационная система конструкторско-технологической подготовки производства для АО «ГМС Нефтемаш»

Автор: АО «Топ Системы»

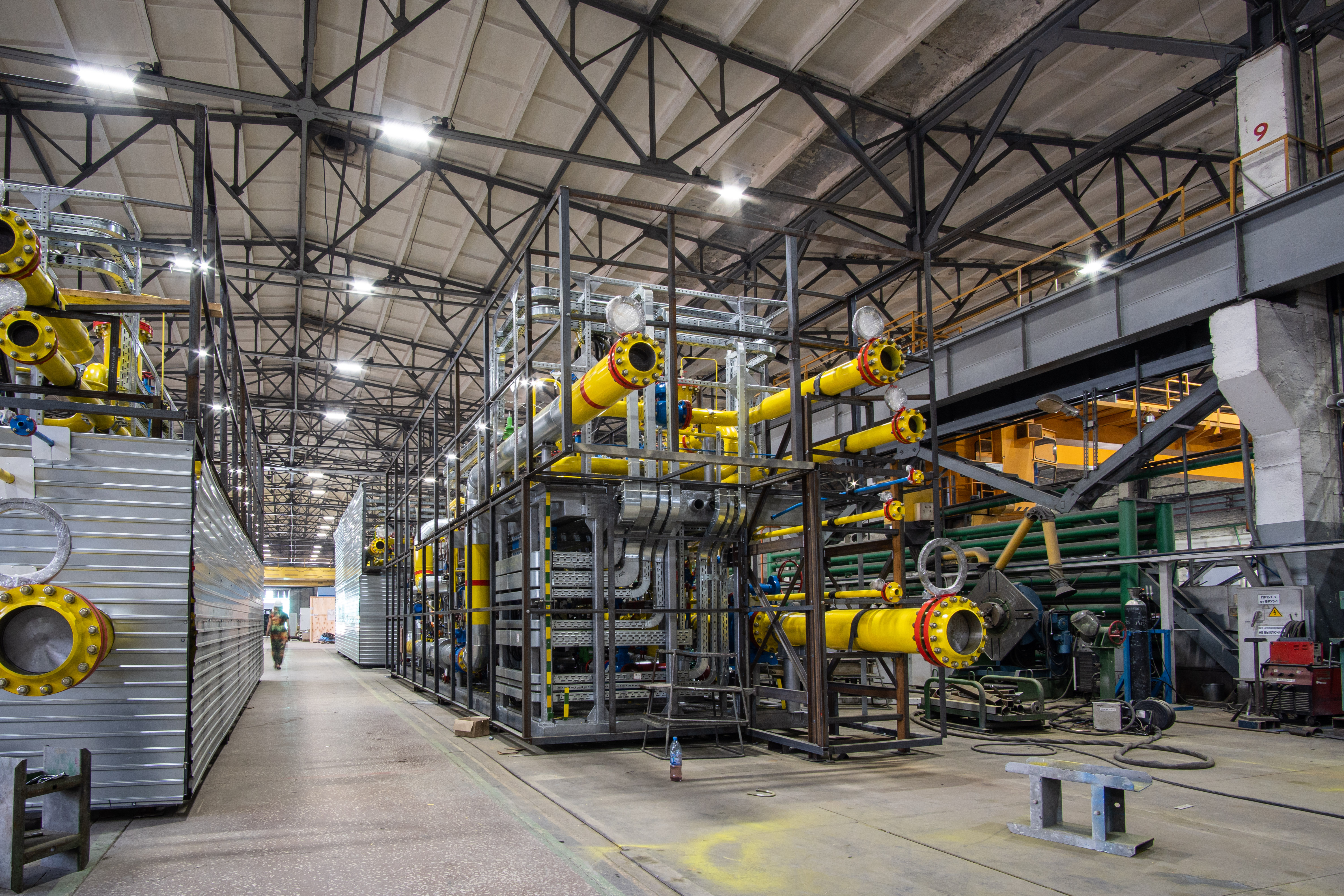

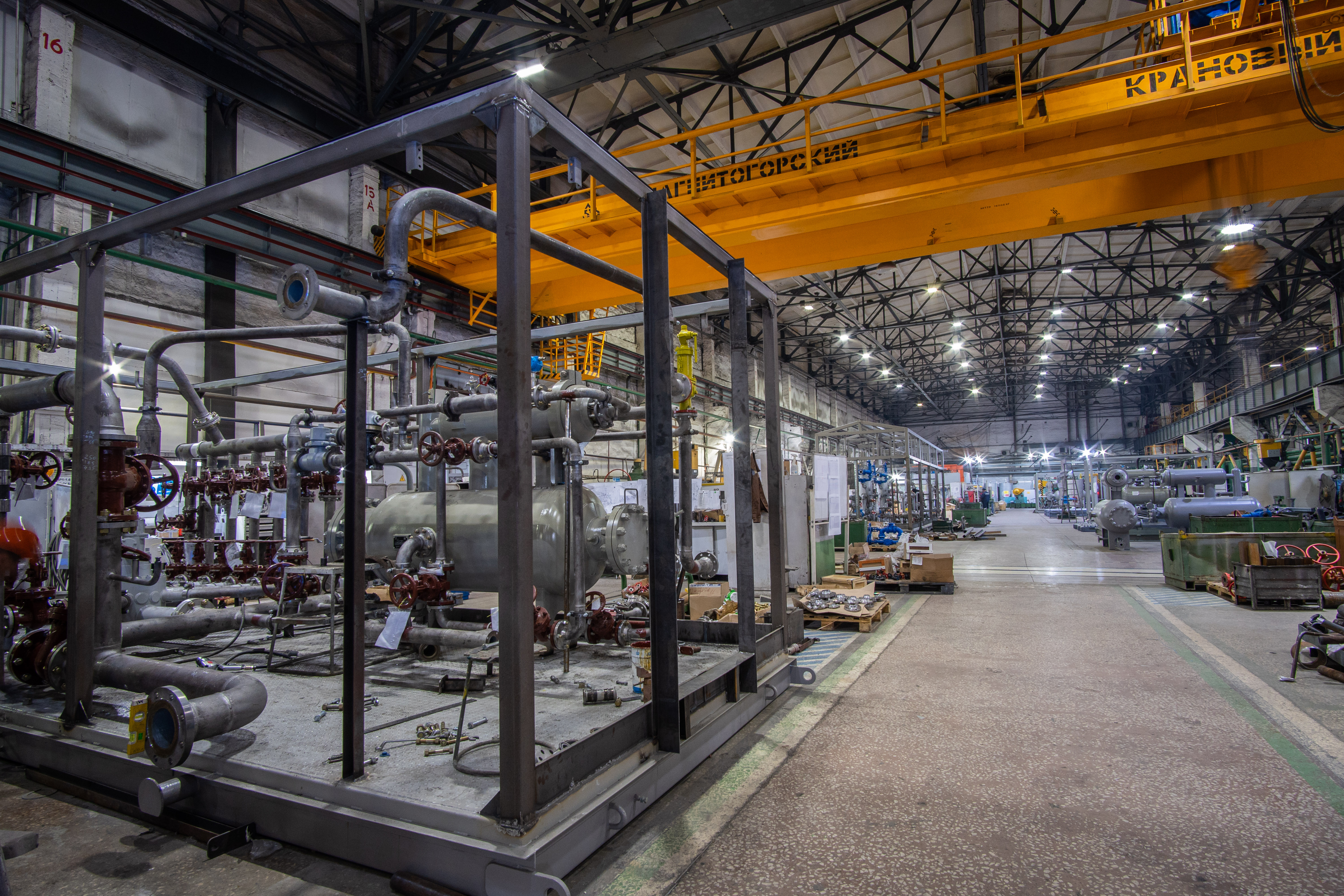

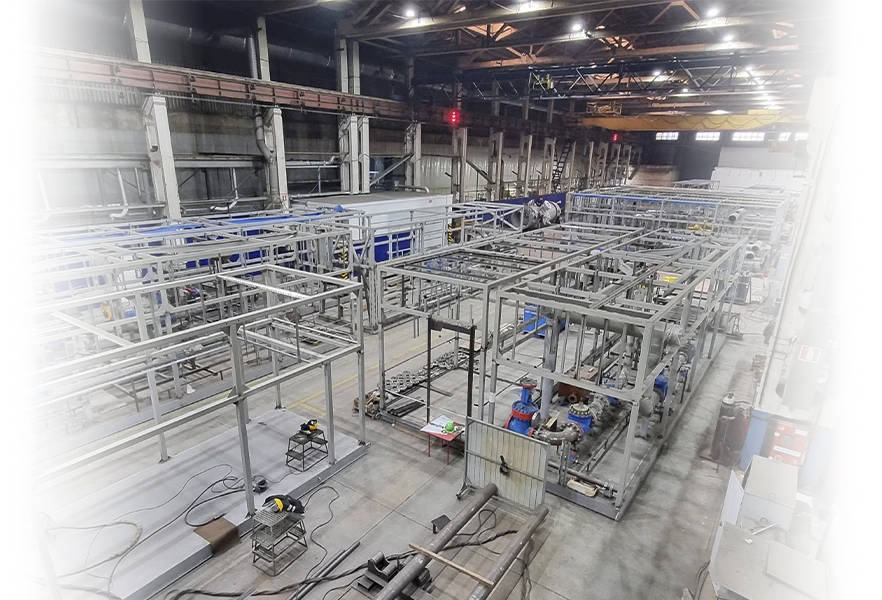

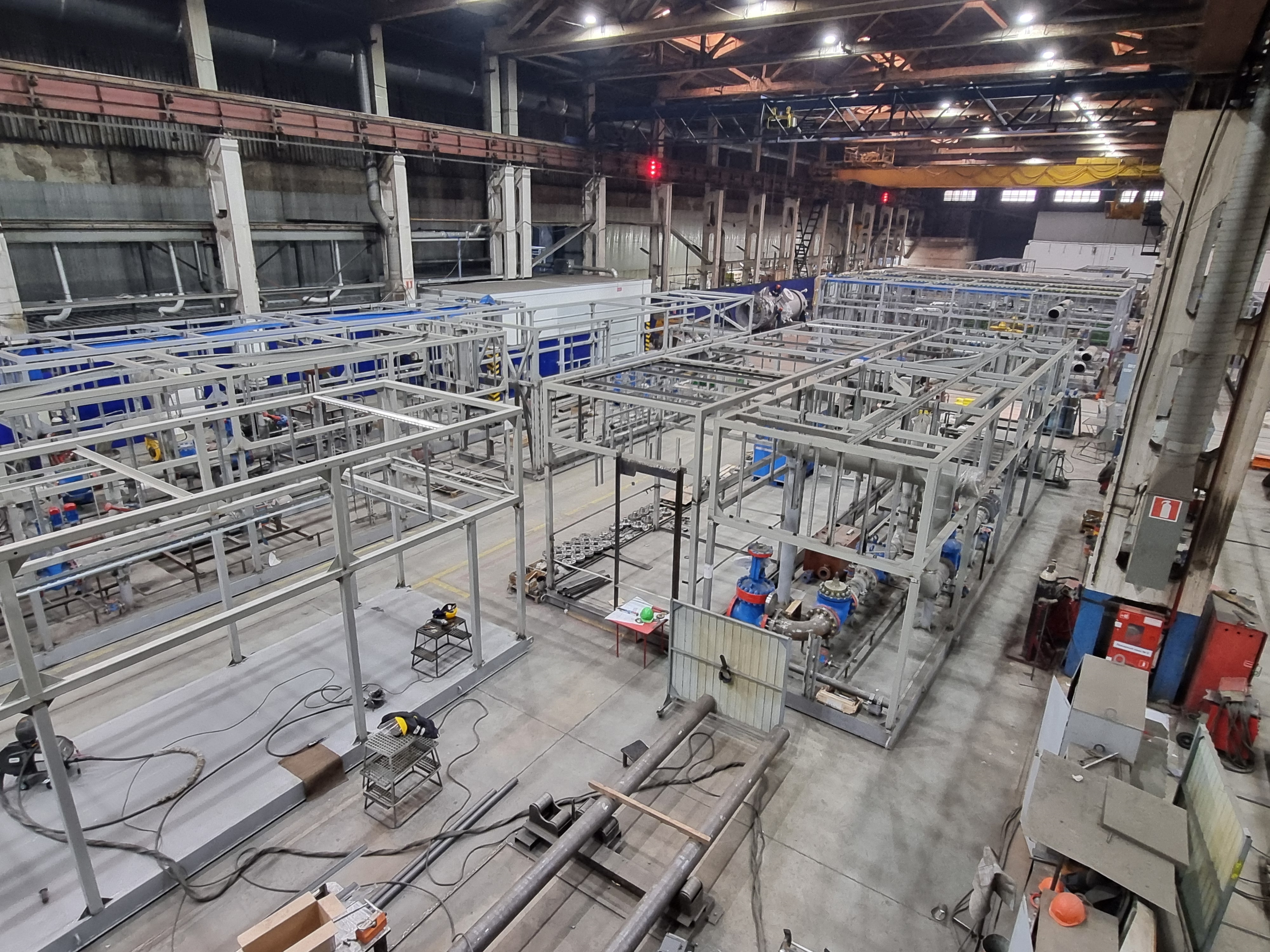

Опыт использования комплекса T‑FLEX PLM на предприятии-производителе технологического оборудования для нефтегазового комплекса

Цели и задачи

В целях соблюдения сроков выпуска продукции требовалось сократить время на разработку текущих и новых изделий за счет повышения производительности работы конструкторско-технологического отдела. Для реализации поставленной цели было решено создать единое информационное пространство конструкторско-технологической подготовки производства на базе современного российского программного комплекса T‑FLEX PLM и автоматизировать работу с нормативно-справочной информацией, существенно улучшить действующие бизнес-процессы и также перевести их на отечественное ПО.

В рамках проекта было необходимо решить следующие задачи:

• сокращение времени конструкторско-технологической подготовки производства новых изделий;
• переход с устаревших версий самописных программных средств на программный комплекс T‑FLEX PLM;
• снижение санкционных рисков при использовании иностранного ПО;
• поддержка актуальности данных на всем жизненном цикле изделия, цифровизация данных;
• улучшение единых бизнес-процессов предприятия, в том числе с использованием бесшовной интеграции между программными компонентами;
• необходимость передачи данных в ERP.

Предпосылки и условия

Сложность проекта заключалась в том, что требовалось внедрить системы без остановки производственного процесса и в четкие сроки (1,5 года). В рамках проекта было необходимо перенести данные из самописных программ и бумажного архива. Во время внедрения выявились дополнительные вызовы: консерватизм некоторых сотрудников, желающих работать "по старинке", необходимость кастомизации «коробочного» решения под требования конкретных подразделений заказчика, включая разработку новых видов ведомостей. В проекте были задействованы: Отдел главного конструктора, Отдел главного технолога, Инженерный центр, Отдел труда и заработной платы, Отдел информационных технологий.

Путь решения

В результате сравнения различных программных решений был выбран комплекс T‑FLEX PLM от компании «Топ Системы» и следующие продукты комплекса:

• T‑FLEX PLM Сервер – ключевой компонент для организации единого хранилища данных;
• T‑FLEX DOCs – компонентное платформенное решение для комплексного управления инженерными данными предприятия, подготовки конструкторско-технологической документации и решения задач организационно-распорядительного документооборота;
• T‑FLEX CAD – система трёхмерного параметрического проектирования изделий любой сложности. T‑FLEX CAD имеет полный набор инструментов для создания параметрических и непараметрических сборок любой степени вложенности и оформления конструкторской документации;
• T‑FLEX Технология – автоматизация технологической подготовки производства.

В рамках проекта были разработаны программа и методика испытаний, а также были проведены сами испытания решения АИС КТПП. Система T‑FLEX PLM была интегрирована в существующую ИТ-инфраструктуру предприятия. Единый справочник НСИ теперь связан со всеми информационными системами, информация о заказах выгружается в T‑FLEX DOCs и сопоставляется с проектами. Данные о материалах из электронного справочника изделия (ЭСИ) формируют потребность для закупа и основание для выписки цехами. Состав изделия, технология и данные трудового нормирования предаются в ERP-систему для планирования производства. Функционал АРМ конструкторов и технологов разработан в соответствии с требованиями и спецификой «ГМС Нефтемаш».

Проект АИС КТПП относится к приоритетному направлению поддержки цифровизации бизнеса. Осуществляется в рамках федеральной поддержки направления «Цифровые технологии», которое входит в национальную программу «Цифровая экономика Российской Федерации».

В настоящий момент АО «ГМС Нефтемаш» первым из предприятий «Группы ГМС» запустило PLM-систему в промышленную эксплуатацию. Изначально в проекте было предусмотрено масштабирование на другие производственные предприятия холдинга. Опыт, знания и компетенции, полученные в ходе внедрения T‑FLEX PLM на «ГМС Нефтемаш», активно используются другими предприятиями «Группы ГМС»: в 2024 году на АО «Сибнефтемаш» стартовал аналогичный проект цифровизации с применением разработок, апробированных в ходе проекта на «ГМС Нефтемаш». Ведётся предварительная проработка проекта на АО «ИПФ «СибНА».

Результат

На данный момент достигнуты следующие результаты:

• Повышена эффективность и производительность работы конструкторов за счет создания единого информационного пространства конструкторско-технологической подготовки производства на базе современных отечественных ИТ-разработок программного комплекса T‑FLEX PLM.
• Осуществлен полный переход на 3D. Сокращено количество коллизий в трёхмерной модели.
• Сокращено количество ошибок проектирования благодаря систематизации и унификации узлов и деталей.
• Систематизирован архив за счет автоматизированной подготовки комплекта конструкторской документации (КД).
• Автоматизирована работа с нормативно-справочной информацией.
• Проведена систематизация материалов их переработка на предмет соответствия требованиям нормативно-технической документации (НТД)
• Выполнен перевод действующих бизнес-процессов с существенными улучшениями на отечественное ПО. Например, теперь используется электронное согласование конструкторско-технологической документации: технический контроль, нормативный контроль, подпись, утверждение.
• Организовано получение актуальной электронной структуры и графической модели изделия
• Реализован инструмент оперативной частичной и полной замены материала в рамках сборочной единицы, проекта, заказа.
• Сформирована технологическая база маршрутов и операций, назначены рабочие центры.
• Началось масштабирование решения на другие предприятия холдинга «Группа ГМС» и включение их в единую корпоративную систему.
• Создан центр компетенций для передачи знаний и обучения новых пользователей системы.
