22.10.2020

Обновление T-FLEX CAD 17.0.25.0 - новые типы массивов, улучшения в интерфейсе и навигации, новое в приложениях

T-FLEX CAD 17 - Обновление выпущено!

Российская компания «Топ Системы», разработчик программного комплекса для проектирования, подготовки и управления производством T-FLEX PLM, объявляет о выпуске первого обновления САПР T-FLEX CAD®17 и приложений!
В системе и приложениях реализованы замечания и предложения пользователей, улучшены стабильность и производительность, а также добавлены новые возможности и обновлена существующая функциональность.

T-FLEX CAD

3D моделирование

В инструментах 3D моделирования появилась новая операция – 3D массив по таблице:

Массив по таблице

Для создания массива по таблице требуется база данных, значения которой используются в качестве параметров массива.

Параметры массива

В операцию Массив по образцу добавлена возможность выбора граней в качестве образца.

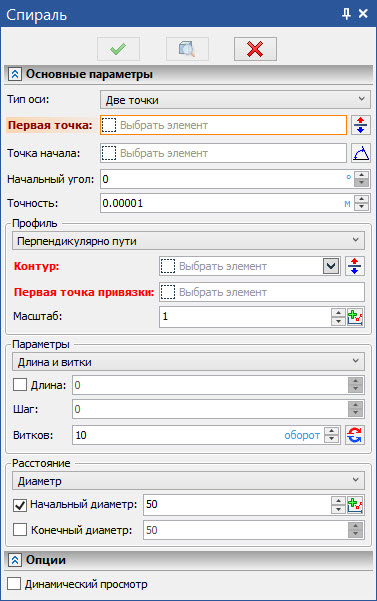

Обновлена операция 3D моделирования Спираль – работа и интерфейс операции унифицированы с командой Спиральный путь, поддерживается выбор нескольких ребер при создании спирали, добавлена опция настройки масштаба, а также реализована поддержка новых графиков:

Спираль

В команду создания спирального пути добавлена возможность создания плоского спирального пути:

Спиральный путь

Команда создания рабочих плоскостей получила новый интерфейс, часто используемые опции вынесены в окно параметров:

Создание рабочих плоскостей

Кроме того, реализована возможность создания рабочих плоскостей перпендикулярно 3D пути с помощью указания смещения, а также возможность изменения положения касательной поверхности на 180 градусов.

При отмене черчения на рабочей плоскости теперь существует возможность отказаться от добавленных изменений, а команда разворота по нормали к выбранному элементу при черчении на РП теперь учитывает систему координат рабочей плоскости.

Навигация и интерфейс

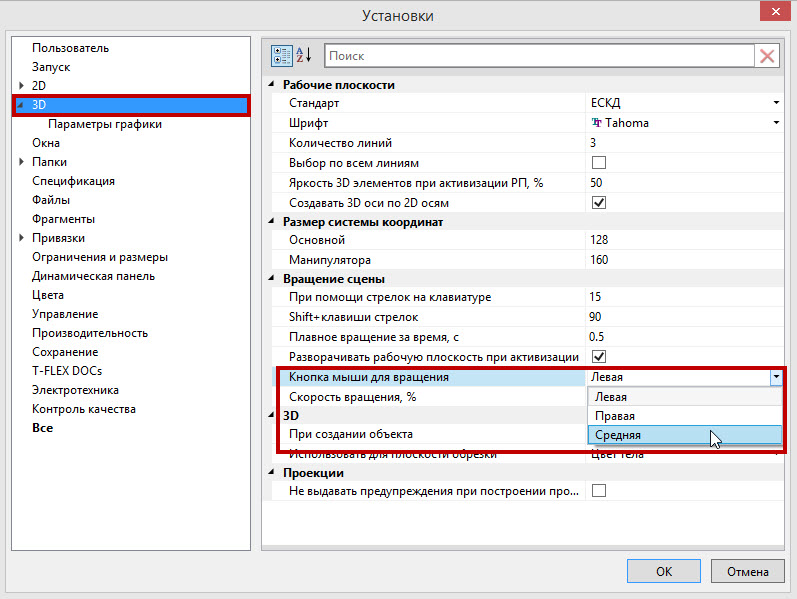

В настройки добавлены возможность настраивать вращение в 3D сцене средней кнопкой мыши, а также устанавливать скорость вращения 3D сцены в процентах

Вращение мышью

А команда выбора центра вращения в 3D сцене получила новый интерфейс:

Выбор центра вращения

В команды и операции добавлена подсветка параметров, необходимых для обязательного задания пользователем.
В окно 3D модель добавлена колонка отката модели, позволяющая более удобно и гибко управлять редактированием модели.

Откат в дереве модели

Учебное пособие

В учебное пособие добавлены новые уроки по созданию 2D чертежа, 2D сборки и листовой детали.

Новые уроки в учебном пособии

Новые возможности были также реализованы и в прикладных системах.

T-FLEX Электротехника

1. Соединители. При подборе ответного соединителя появилась возможность выбрать его из библиотеки.
2. Элементы схемы. В контекстное меню добавлена опция Открыть, которая открывает документ с выбранным элементом в отдельном окне.
3. Линии связи. Добавлена настройка изображения мест наложения линий связи (команда Параметры документа, раздел Линии).
4. Линии связи. В меню точки пересечения линий связи, в котором включается отображение муфты, добавлены варианты изображения пересечения линий связи.
5. Кабельные изделия. Появилась возможность выбора нескольких линий связи на схеме для группового назначения проводов или жгута.
6. Кабельные изделия. В диалоге назначения кабельных изделий (КИ) теперь в отдельных колонках показываются внутренние и внешние адреса подключения.
7. Кабельные изделия. В контекстное меню линий связи с назначенными КИ добавлена опция для удаления кабельных изделий (Удалить – Удалить КИ).
8. Скелетная схема. Добавлен параметр Коэффициент, определяющий, во сколько раз будет уменьшен участок, длина которого превышает введённое в поле Авторазрыв значение.
9. Дерево модели. В контекстное меню элементов на схеме добавлена опция Показать в дереве/структуре сборки, которая раскрывает дерево структурных элементов до нужного уровня и выделяет в нём выбранный элемент.
10. Дерево модели. В контекстное меню структурных элементов добавлена опция Показать элементы схемы, которая находит выбранный элемент на схеме и крупно показывает его на экране.

T-FLEX Анализ

  1. Оптимизация геометрии по результатам анализа. Флаг Пересчитывать 3D модель теперь выставляется автоматически и закрыт для снятия, если выбрана задача Анализа.
  2. Группировка в папке ЛСК материалов. Реализована группировка в папке ЛСК определяющих свойств анизотропных материалов.
  3. Копирование сетки при копировании задачи. Доработан диалог копирования задач. Появилась возможность отделить в задаче общую для группы задач сетку.

T-FLEX Динамика

Интерфейс

В панель Параметры моделирования команды расчёта задач Динамики добавлен счётчик общего времени расчёта, позволяющий прогнозировать время пересчёта или расчёта аналогичных задач.

T-FLEX ЧПУ 17

1. Менеджер обработок. Добавлена возможность активировать обработку при двойном клике ЛКМ.
2. Менеджер обработок. Добавлена возможность отображения в сцене тел оснастки только для активной обработки.
3. Менеджер обработок. Добавлен выбор нескольких траекторий при нажатой клавише <сtrl>.
4. Зонное 3D фрезерование. Для полностью "открытого кармана" с внутренними выступами добавлена возможность задания с помощью одной грани. В обработки «карман» и черновую добавлена опция Плавные переходы.
5. 5D позиционная обработка. Автоматизирован ввод сетки ориентирующих векторов инструмента для 5D позиционной обработки.
6. Интерфейс. Проведена работа с интерфейсом, обновлено окно Настройка CAM-системы.


Дополнительно

Пробная версия
T-FLEX CAD
Сайт продукта
T-FLEX CAD
