Изменения технологических данных в исходной ревизии техпроцесса

Для проведения изменений технологических данных в исходной ревизии техпроцесса следует:

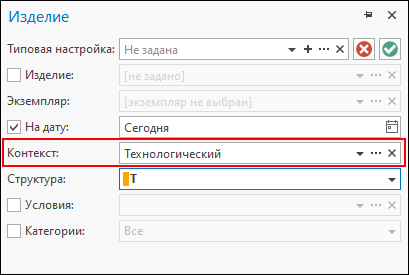

1.Выбрать контекст проектирования, отличный от основного, в котором будет выполняться проведение изменений.

Внимание! Для сборочного техпроцесса следует обязательно задать редактирование типа структуры по которой выполняется сборка. Использование контекстов проектирования рассмотрено в одноимённой главе раздела "Управление структурой изделия" документа "T-FLEX DOCs - Руководство пользователя".

2.В справочнике "Технологические процессы" открыть свойства технологического процесса, в котором необходимо произвести изменение технологических данных.

Внимание! Техпроцессы, операции и переходы, ранее созданные и сохранённые в основном контексте проектирования, не должны редактироваться в контексте проектирования, отличном от основного. При попытке редактирования таких объектов в не основном контексте (нажатие на кнопку [Изменить] - в диалоге свойств) появится сообщение с вопросом о создании замены объекта в текущем контексте. В этом случае настоятельно рекомендуется выбирать вариант Нет и все изменения производить только путём создания ревизий.

3.Во вкладке Структура диалога свойств технологического процесса, с помощью команды контекстного меню Дополнительно > Заимствовать создать новые ревизии объектов, подлежащих изменению, и внести изменения. При необходимости создать новые операции и/или переходы.

Более подробная информация содержится в главе "Заимствование ТП" раздела "Технологический процесс".

4.В окне справочника "Технологические процессы" ограничить, при необходимости, новые объекты применяемостью.

Формирование диапазона применяемости объекта рассмотрено в параграфе "Диапазон применяемости объекта" (глава "Формирование электронной структуры изделия" раздела "Управление структурой изделия" документа "T-FLEX DOCs - Руководство пользователя").

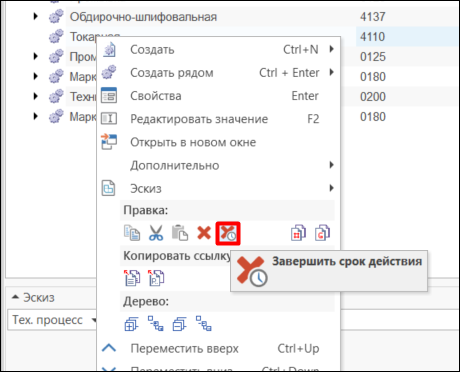

5.Ограничить применяемостью исходные объекты или завершить их срок действия с помощью команды контекстного меню Завершить срок действия.

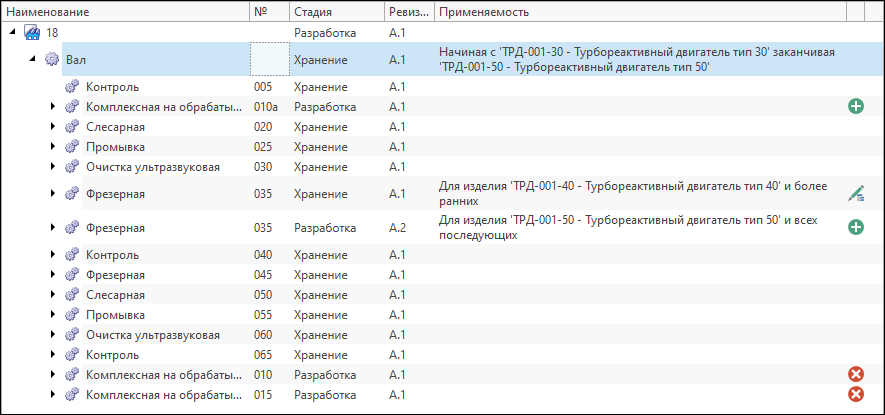

Проведённые изменения и их вид отображаются соответствующими иконками в колонке Изменения в текущем контексте. Так, в приведённом примере:

▪добавлены операции "Комплексная № 10а" и "Фрезерная № 035";

▪завершён срок действия операций "Комплексная № 10" и "Комплексная № 15";

▪изменена операция "Фрезерная № 35" с ограничением применяемости.

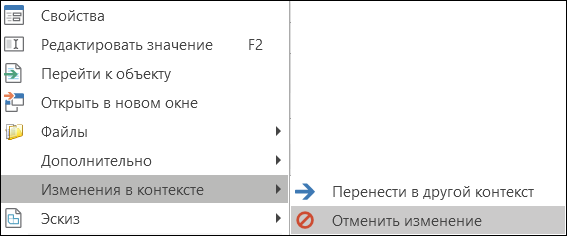

6.Для отмены изменений следует в контекстном меню объекта воспользоваться командой Изменения в контексте > Отменить изменение.

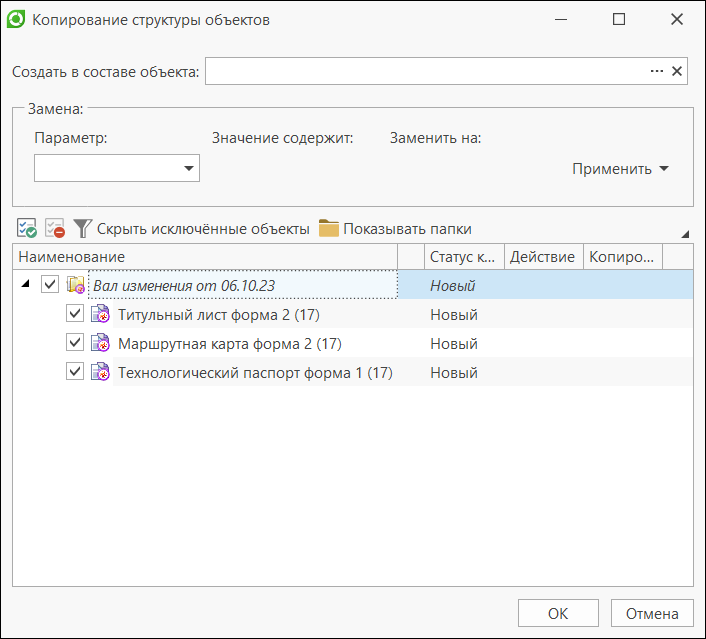

7.При необходимости создать новый комплект документов или часть комплекта. Для создания нового комплекта необходимо выбрать существующий комплект и выполнить команду контекстного меню Дополнительно > Заимствовать. При заимствовании создаётся новый комплект и входящие в него документы. Файлы документов заимствованию не подлежат, при их наличии следует снять с данных файлов флаг выбора.

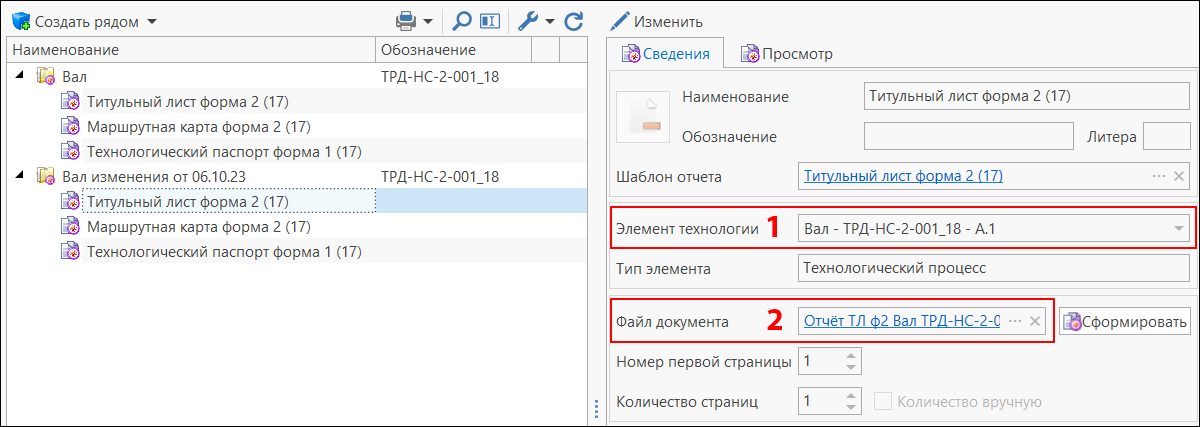

8.Удостовериться, что у всех новых документов заполнена связь на элемент технологии.

9.Выполнить команду формирования комплекта, просмотреть сформированные файлы и применить к ним изменения.

Внимание! При наличии в комплекте технологических документов карт эскизов и/или операционных карт, связанных с ревизиями операций у которых был завершён срок действия, в поле Элемент технологии следует выбрать другую ревизию операции или удалить технологический документ из комплекта.

10. Создать и оформить извещение об изменениях технологических данных.

Более подробная информация содержится ниже, в параграфе "Оформление изменений в извещении".

11. Согласовать извещение об изменениях, запустив соответствующую бизнес-процедуру.

Более подробная информация содержится ниже, в параграфе "Согласование извещения".

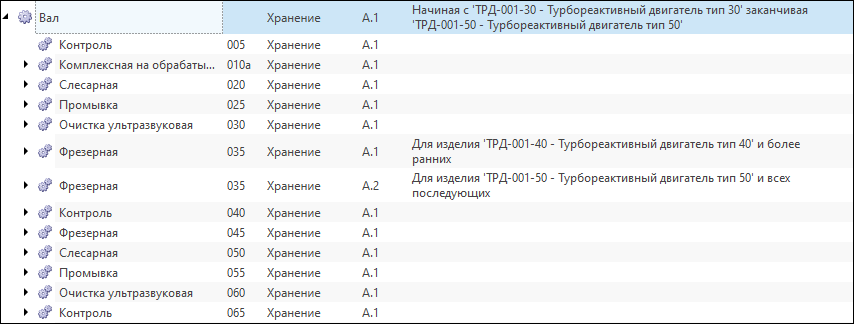

После применения извещения об изменениях для приведённого выше примера, избыточный технологический процесс будет выглядеть следующим образом:

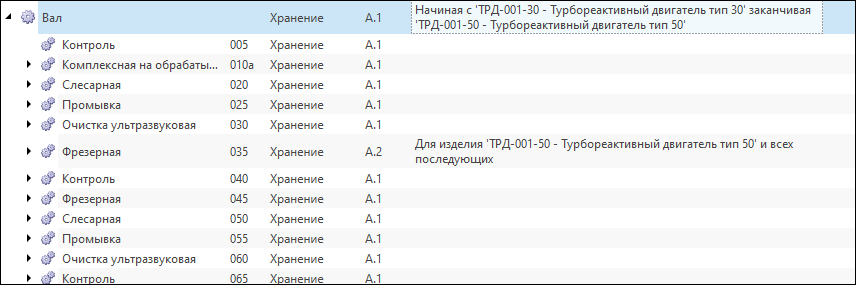

При конфигурировании структуры на изделие ТРД-001-50:
