Редактирование технологических параметров

В системе T-FLEX Технология существует несколько способов формирования выражений технологических параметров перехода.

Способ 1

Арифметические вычисления (бинарные и унарные) можно производить с применением синтаксиса языка программирования C#. Наиболее употребляемые арифметические операторы приведены в таблице:

Оператор	Синтаксис
Бинарные
Умножение	*
Деление	/
Остаток от деления	%
Сложение	+
Вычитание	-
Унарные
Минус	-

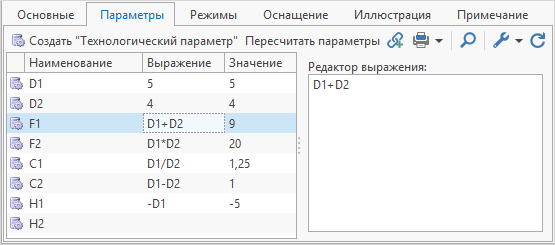

Арифметические вычисления записываются в поле Редактор выражения.

При проведении более сложных вычислений для написания выражений необходимо использовать методы и синтаксис класса Math. Наиболее употребляемые операторы класса Math представлены в таблице:

Метод	Синтаксис
Возвращает число π	Math.PI
Возвращает число e	Math.E
Возвращает квадратный корень из указанного числа.	Math.Sqrt(Параметр1)
Возвращает указанное число, возведенное в указанную степень.	Math.Sqrt(Параметр1, Степень)
Абсолютное значение (модуль)	Math.Abs(Параметр1)
Возвращает угол, косинус которого равен указанному числу.	Math.Acos(Параметр1)
Возвращает угол, синус которого равен указанному числу.	Math.Asin(Параметр1)
Возвращает угол, тангенс которого равен указанному числу.	Math.Atan(Параметр1)
Возвращает угол, тангенс которого равен отношению двух указанных чисел.	Math.Atan2(Параметр1,Параметр2)
Возвращает косинус указанного угла.	Math.Cos(Параметр1)
Возвращает синус указанного угла.	Math.Sin(Параметр1)
Возвращает тангенс указанного угла.	Math.Tan(Параметр1)
Возвращает натуральный логарифм (с основанием e) указанного числа.	Math.Log(Параметр1)
Возвращает логарифм указанного числа в системе счисления с указанным основанием.	Math.Log(Параметр1,Основание)
Возвращает логарифм с основанием 10 указанного числа.	Math.Log10(Параметр1)
Возвращает большее из двух чисел двойной точности с плавающей запятой.	Math.Max(Параметр1,Параметр2)
Возвращает меньшее из двух чисел двойной точности с плавающей запятой.	Math.Min(Параметр1,Параметр2)
Округляет значение с плавающей запятой двойной точности до ближайшего целого значения; значения посередине округляются до ближайшего четного числа.	Math.Round(Параметр1, Число знаков после запятой)

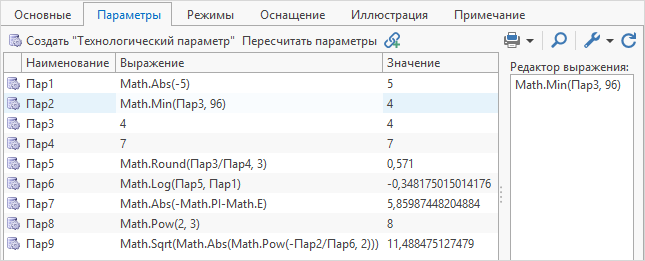

Вычисления методами Math записываются в поле Редактор выражения и могут использоваться совместно с другими методами, переменными и константами.

Способ 2

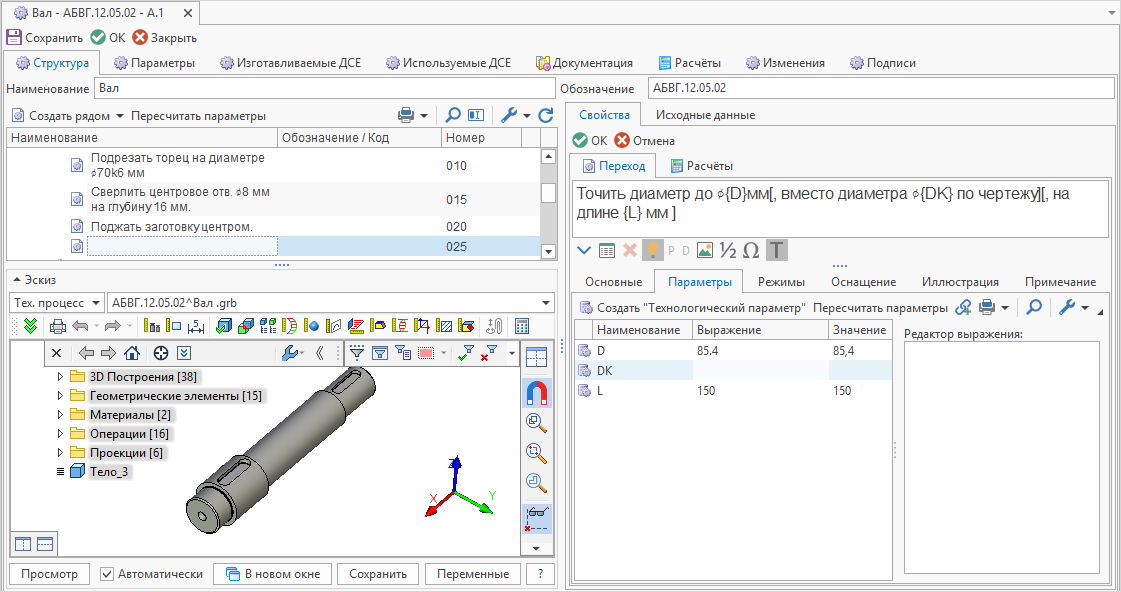

T-FLEX Технология даёт возможность задавать выражение, используя размеры 3D-моделей и 2D-чертежей из файлов с расширением .grb. Применение данного способа позволяет связывать геометрические характеристики эскиза с параметрами перехода. Для этого необходимо:

1.В области просмотра эскиза нажать на кнопку .

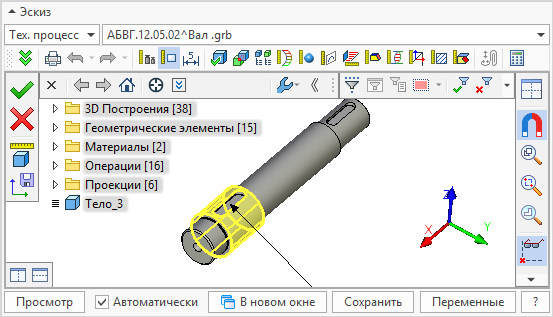

2.Указать элемент на чертеже или модели, который подлежит измерению.

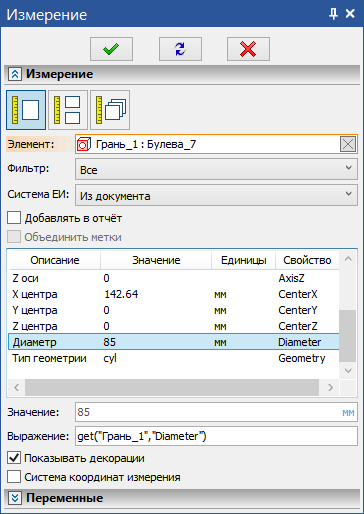

3.Выбрать измеряемый параметр и нажать на кнопку .

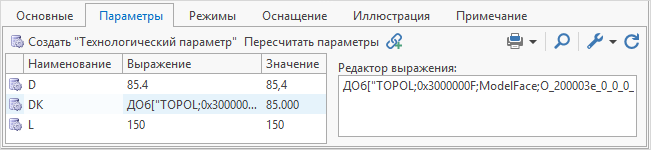

4.Система преобразует выбранный параметр в выражение.

Способ 3

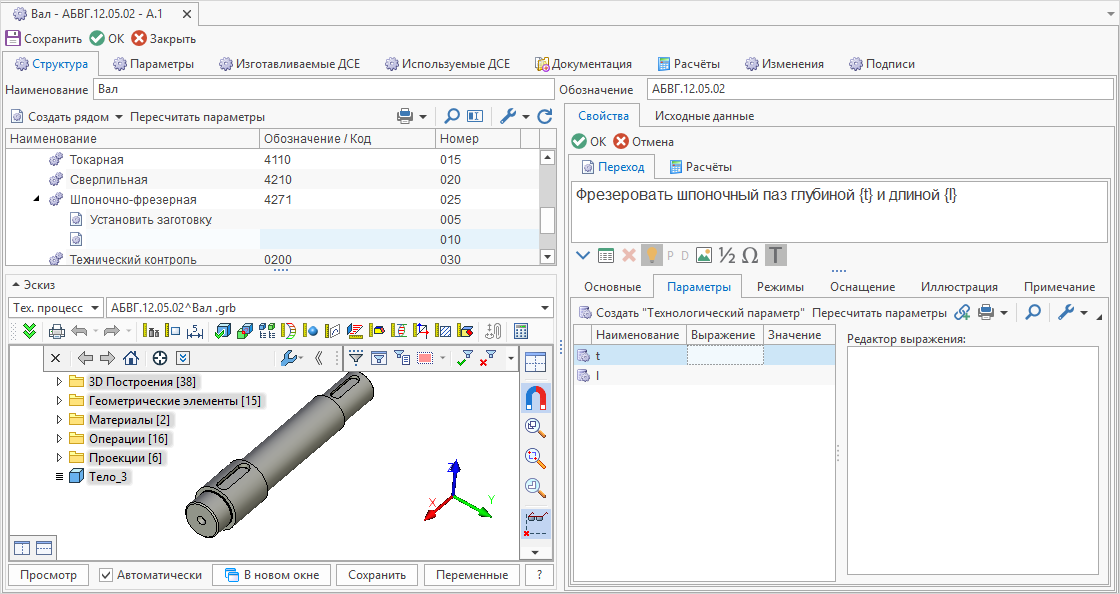

T-FLEX Технология даёт возможность связывать переменные 3D-моделей и 2D-чертежей из файлов с расширением .grb с параметрами технологического перехода. Для этого необходимо:

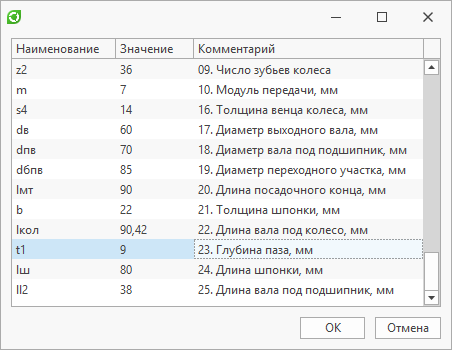

1.В области просмотра эскиза нажать на кнопку [Переменные].

2.Из перечня переменных файла .grb выбрать требуемую переменную и нажать на кнопку [ОК].

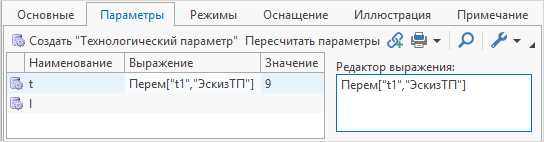

3.Выбранная переменная добавится в выражение технологического параметра.
