Оформление технологического перехода

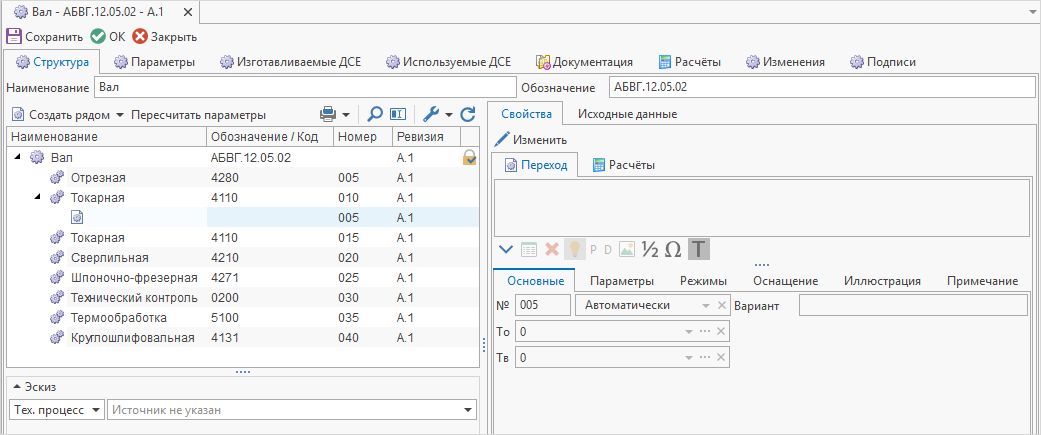

1.Чтобы приступить к оформлению технологического перехода, необходимо выделить его и нажать на кнопку .

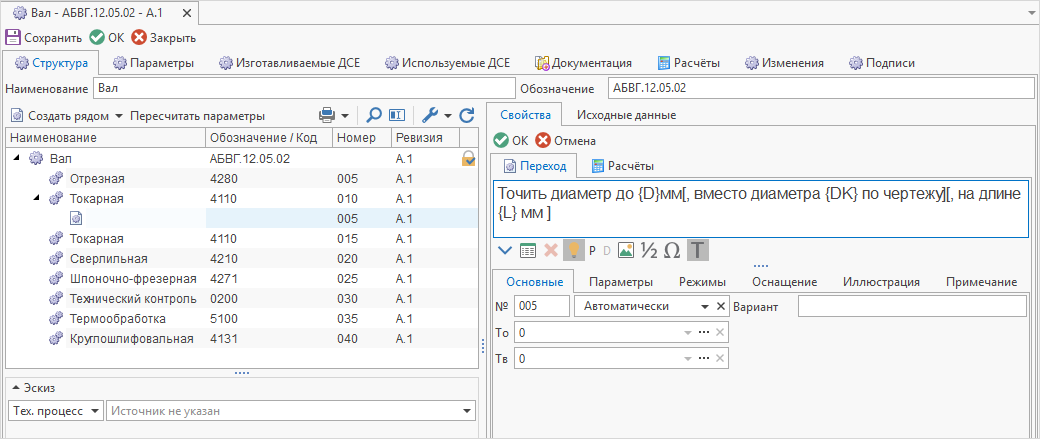

2.Для оформления содержания технологического перехода следует заполнить текстовое поле.

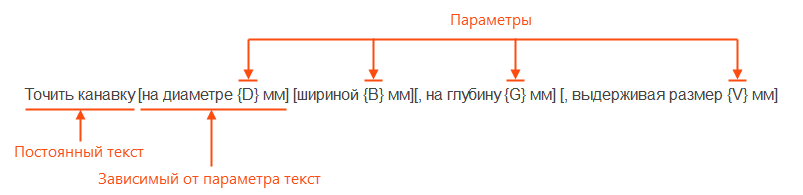

3.Текст перехода может быть параметрическим. Параметрический текст перехода представляет из себя избыточный шаблон текста с обозначениями параметров вместо конкретных числовых значений.

Чтобы преобразовать любой текст в параметр, его заключают в фигурные скобки – {текст}.

Часть текста, заключённая в квадратные скобки, будет скрываться, если значение заключённого внутри параметра не задано – [текст {параметр} текст].

Часть текста вне скобок является постоянной.

4.Опции текстового окна технологического перехода представлены следующими кнопками:

· – при вводе текста технологического перехода позволяет подбирать шаблон текста из выпадающего списка, который пользователь открывает по мере необходимости. Для хранения шаблонов текста предназначен справочник "Шаблоны текстов переходов".

· – открывает окно справочника "Шаблоны текстов переходов". Позволяет просмотреть и использовать все доступные шаблоны текстов переходов.

· – разрывает связь отображаемого текста перехода со справочником "Шаблоны текстов переходов", используется при изменении текста перехода.

· – включает/выключает режим динамических подсказок.

· – автоматически выбирает из текста перехода имена параметров и вносит их в список на вкладке Параметры для последующего присвоения значений.

· – переименует дублирующийся параметр в тексте перехода в уникальный. Например, было "Точить диаметр {D} до диаметра {D}", стало "Точить диаметр {D} до диаметра {D_1}".

· – добавит иллюстрацию в указанную часть текста перехода. Место добавления иллюстрации будет обозначено тегом <$Изобр.>. Настроить изображение можно на вкладке Иллюстрация.

· – добавит допуск выбранному числу или параметру в тексте перехода.

· – вызовет панель специальных символов.

· – включит или выключит режим шаблона. Редактирование текста выполняется всегда в режиме шаблона. Режим текста позволяет просмотреть результат, но не допускает редактирования.

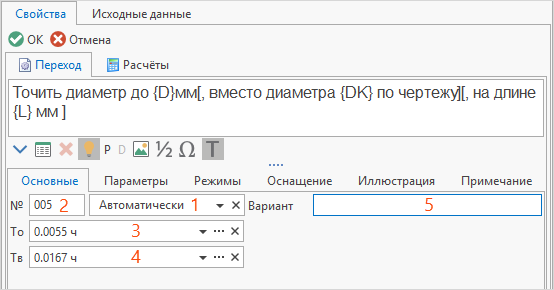

5.Для оформления технологического перехода также следует заполнить следующие поля на вкладке Основные:

1.Тип нумерации – позволяет выбрать тип нумерации. Может принимать значения "Автоматически", "Вручную", "Без номера". По умолчанию параметр "Тип нумерации" принимает значение "Автоматически".

2.№ – порядковый номер технологического перехода.

3.То – основное время перехода.

4.Тв – вспомогательное время перехода.

5.Вариант – параметр, который позволяет создавать в технологическом процессе варианты переходов, например, альтернативные переходы без учёта применяемости и опций.

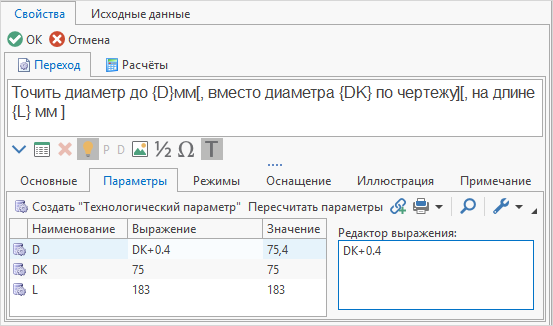

6.На вкладке Параметры возможно добавление и редактирование технологических параметров перехода:

·Редактор выражения – поле позволяет присвоить значение выбранному параметру.

·При необходимости значения параметров текущего перехода можно пересчитать, нажав на кнопку [Пересчитать параметры].

·Для того, чтобы создать новый параметр перехода, необходимо нажать на кнопку .

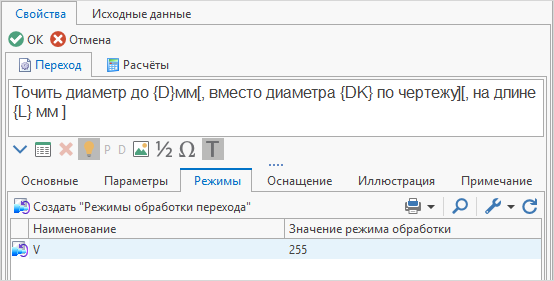

7.На вкладке Режимы можно добавлять и редактировать технологические режимы обработки перехода. Для того, чтобы добавить режим, необходимо нажать на кнопку . В открывшемся окне указывается наименование параметра режима обработки путём выбора из справочника "Параметры режимов обработки" и его значение.

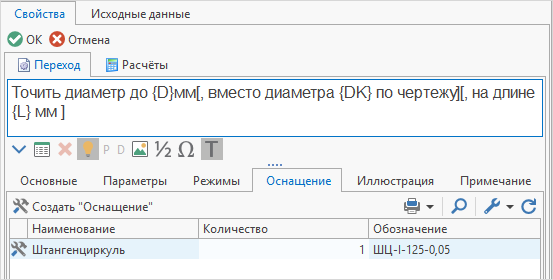

8.На вкладке Оснащение можно добавить средства технологического оснащения перехода. Для этого необходимо нажать на кнопку . Оснащение подбирается из справочника "Каталог оснащения". Создание, редактирование или удаление оснащения в каталоге для пользователей может быть ограничено настройками доступов.

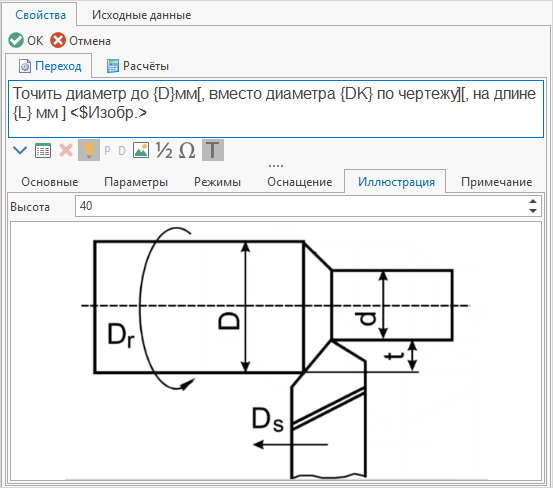

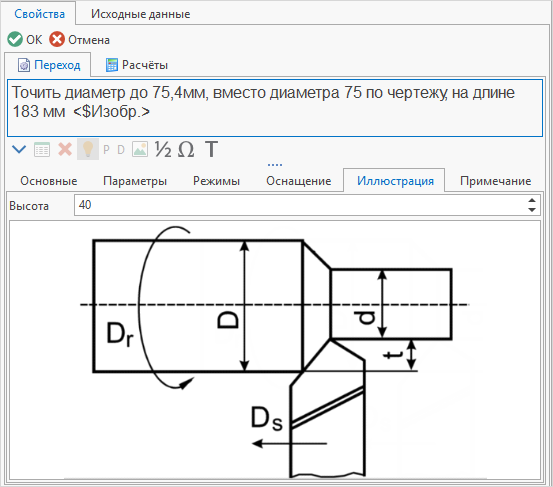

9.На вкладке Иллюстрация можно добавить файл изображения, которое требуется вставить в текст перехода, и указать его высоту в мм.

10.По окончанию оформления технологического перехода следует нажать на кнопку .

11.Повторить пункты 1 – 10 требуемое количество раз до полного формирования состава технологической операции.
