Сохранение структуры сборки в T-FLEX DOCs

Сборка Creo Parametric может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

Предварительно необходимо выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров Creo Parametric и T‑FLEX DOCs. Окно выбора правила настройки интеграции вызывается командой

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

Также перед сохранением структуры сборки в T‑FLEX DOCs следует задать соответствующие свойства для передачи в справочник "Электронная структура изделий" (наименование, обозначение, массу и др.) для текущего и связанных с ним документов Creo Parametric.

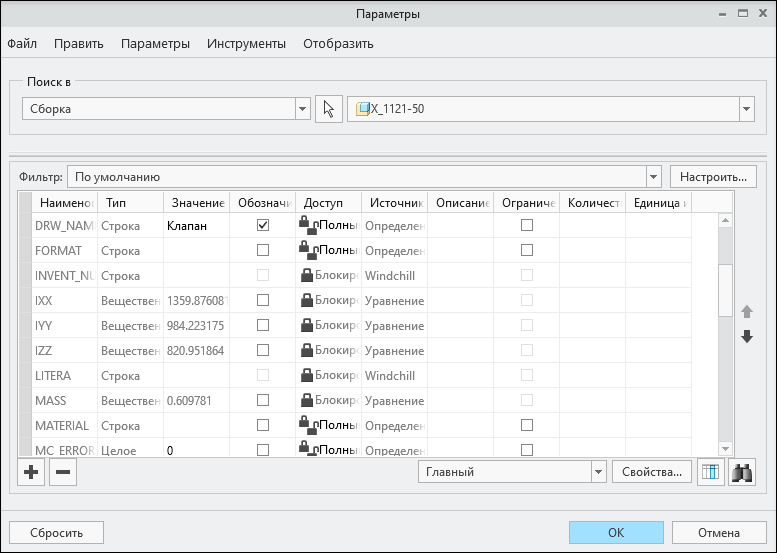

Диалоговое окно Параметры отображаемого файла Creo Parametric вызывается командой Параметры вкладки Модель.

Для создания нового атрибута документа необходимо воспользоваться кнопкой [Добавить параметр] - , ввести в соответствующих полях требуемый заголовок атрибута, тип его данных, значение и нажать [ОК].

Для сохранения сборки Creo Parametric в виде структуры изделия T‑FLEX DOCs используется команда

Первичное сохранение объектов Creo Parametric в справочник "Электронная структура изделий" рекомендуется выполнять из рабочего пространства T-FLEX DOCs.

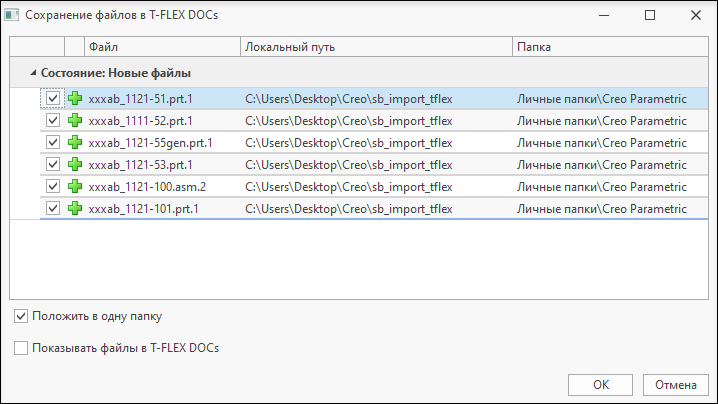

Сначала появится окно сохранения файла текущего документа Creo Parametric в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.

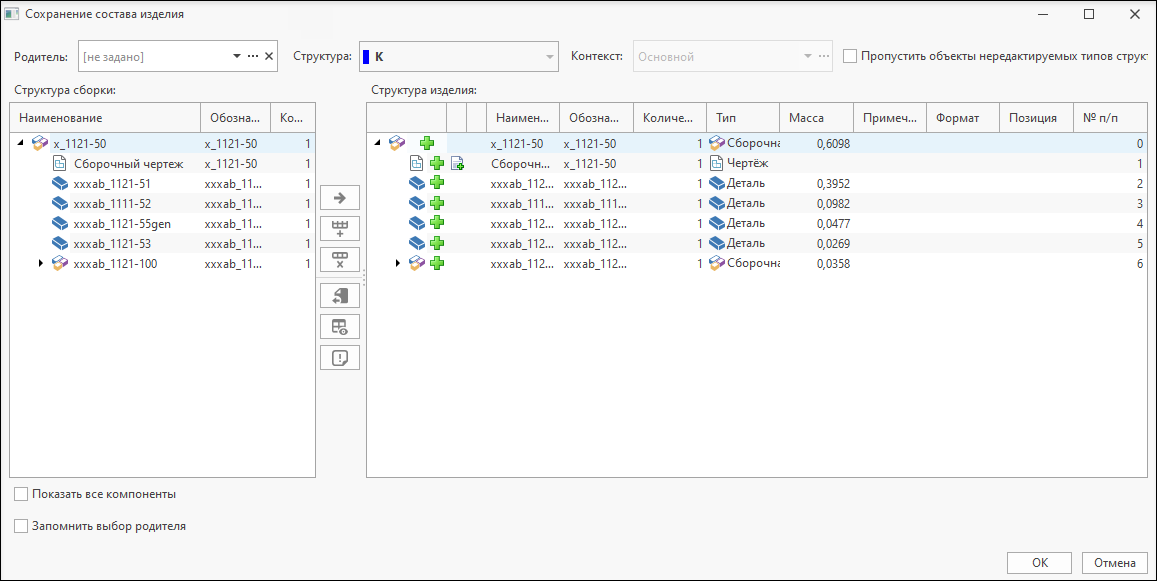

После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки Creo Parametric, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

По умолчанию в окне управления структурой изделия не отображаются компоненты сборки Creo Parametric, у которых не заданы свойства для передачи в справочник T‑FLEX DOCs "Электронная структура изделий". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае компоненту сборки в качестве наименования и обозначения автоматически присваивается имя его файла.

Управлять создаваемой структурой изделия можно с помощью следующих кнопок:

▪ – добавляет выбранный объект структуры сборки Creo Parametric в структуру изделия T‑FLEX DOCs.

▪ – создаёт новый объект в структуре изделия T‑FLEX DOCs.

▪ – удаляет объект из структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры сборки Creo Parametric, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки Creo Parametric.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель окна управления структурой изделия указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект электронной структуры.

В поле Структура окна управления структурой изделия выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия" текущего раздела.

Поле Контекст окна управления структурой изделия является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная информация содержится в главе "Использование контекстов проектирования" текущего раздела.

При изменении структуры сборки Creo Parametric требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
