Работа в режиме интеграции позволяет конструктору для хранения файлов документов Creo Parametric использовать единое файловое хранилище T‑FLEX DOCs, а также организовывать связь файлов со структурой изделия из справочника "Электронная структура изделий". Это обеспечивает целостность и актуальность конструкторских данных.

При работе в режиме интеграции не поддерживается версионность файлов Creo Parametric. Файлы Creo Parametric не должны содержать цифры после расширения (например, *.prt.1).

Объекты Creo Parametric при работе в режиме интеграции должны быть предварительно загружены в рабочую папку T-FLEX DOCs на локальном диске (C:\Users\<USER>\Documents\DOCs).

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне Creo Parametric, выбрать требуемый файл и воспользоваться командой контекстного меню Открыть (двойной щелчок левой кнопкой мыши). Файл будет открыт в рабочей области окна Creo Parametric.

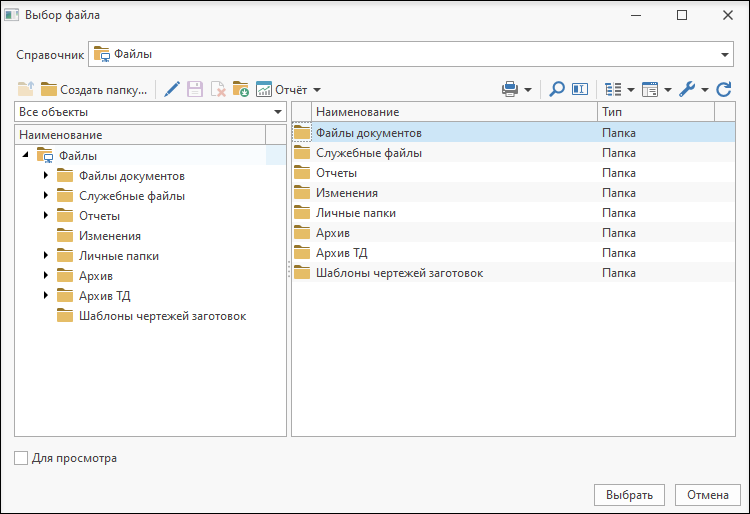

Кнопка [Открыть] - на панели инструментов T‑FLEX DOCs также может использоваться для открытия файла, хранящегося в справочнике "Файлы". При нажатии на данную кнопку появится окно Выбор файла, в котором можно:

▪ Выбрать тот файл Creo Parametric из справочника "Файлы", который требуется открыть.

▪ Выбрать объект справочника T‑FLEX DOCs, связанный с файлом Creo Parametric, который требуется открыть. Предварительно необходимо указать требуемый справочник в поле Справочник. Для добавления справочника в выпадающий список используется пункт Добавить.

Кроме того, открыть файл Creo Parametric, хранящийся в T‑FLEX DOCs, можно путём его перетаскивания из окна справочника "Файлы" в рабочую область окна Creo Parametric. Аналогично, для вставки содержимого файла, выбранного в окне справочника T‑FLEX DOCs "Файлы", в открытый в окне Creo Parametric файл сборки, необходимо выполнить его перетаскивание из окна справочника "Файлы" в рабочую область окна Creo Parametric.

Файл, созданный в Creo Parametric, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью кнопки [Сохранить] - на панели инструментов T‑FLEX DOCs.

3D-файлы Creo Parametric всех поддерживаемых T‑FLEX CAD форматов позволяет просматривать модуль просмотра файлов T‑FLEX CAD.

Настройку модуля просмотра выполняет пользователь с правами администратора.
