Сохранение структуры сборки в T-FLEX DOCs

Сборка Siemens NX может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

Предварительно необходимо выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров Siemens NX и T‑FLEX DOCs. Окно выбора правила настройки интеграции вызывается командой



Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

Также перед сохранением структуры сборки в T‑FLEX DOCs следует задать соответствующие свойства для передачи в справочник "Электронная структура изделий" (наименование, обозначение, массу и др.) для текущего и связанных с ним документов Siemens NX.

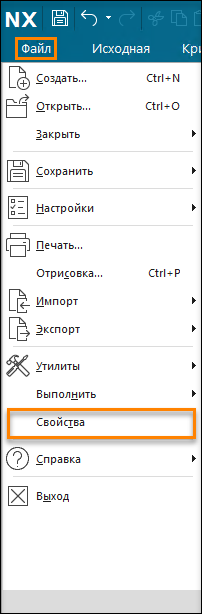

Диалоговое окно Свойства отображаемой детали Siemens NX вызывается командой Свойства вкладки Файл.

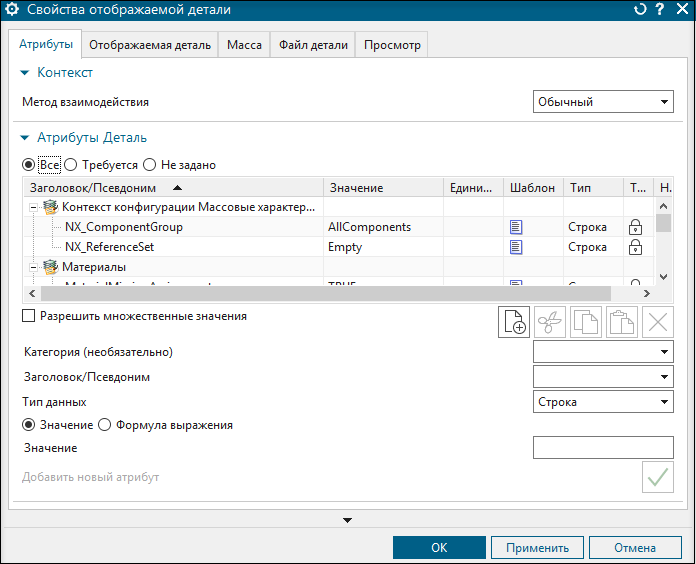

Создать новый атрибут документа можно на вкладке Атрибуты. Для этого необходимо ввести требуемый заголовок атрибута, тип его данных и значение в соответствующие поля и нажать на кнопку [Добавить новый атрибут] - .

Для сохранения сборки Siemens NX в виде структуры изделия T‑FLEX DOCs используется команда

Первичное сохранение объектов Siemens NX в справочник "Электронная структура изделий" рекомендуется выполнять из рабочего пространства T-FLEX DOCs.

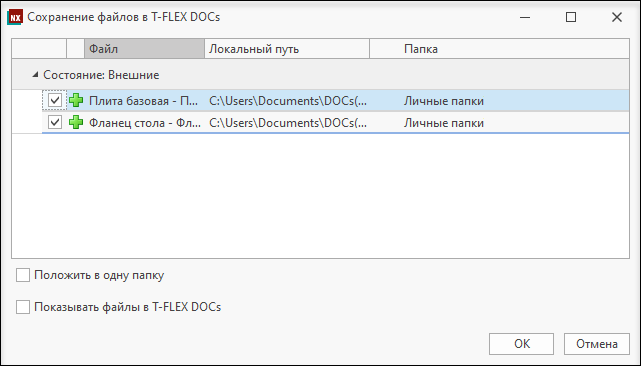

Сначала появится окно сохранения файла текущего документа Siemens NX в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.

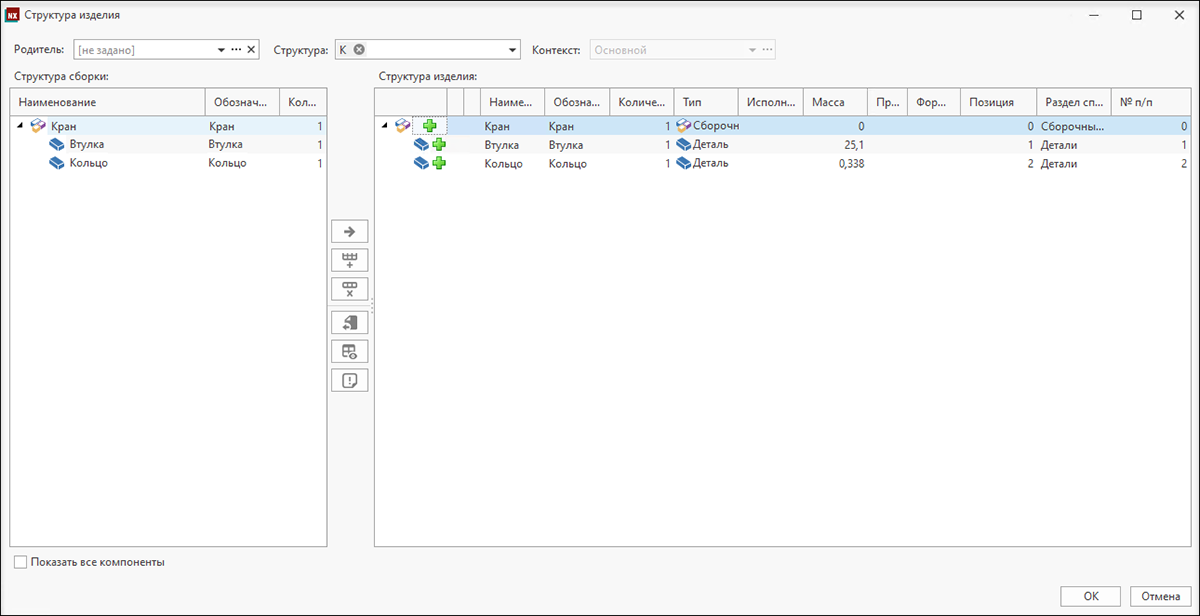

После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки Siemens NX, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

По умолчанию в окне управления структурой изделия не отображаются компоненты сборки Siemens NX, у которых не заданы свойства для передачи в справочник T‑FLEX DOCs "Электронная структура изделий". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае компоненту сборки в качестве наименования и обозначения автоматически присваивается имя его файла.

Управлять создаваемой структурой изделия можно с помощью кнопок:

▪ – добавляет выбранный объект структуры сборки Siemens NX в структуру изделия T‑FLEX DOCs.

▪ – создаёт новый объект в структуре изделия T‑FLEX DOCs.

▪ – удаляет объект из структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры сборки Siemens NX, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

▪ – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки Siemens NX.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект электронной структуры.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

При изменении структуры сборки Siemens NX требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
