Команды для работы с файлами

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов документов Siemens NX единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Электронная структура изделий". Это обеспечивает целостность и актуальность конструкторских данных.

Объекты Siemens NX при работе в режиме интеграции должны быть предварительно загружены в рабочую папку T-FLEX DOCs на локальном диске (C:\Users\<USER>\Documents\DOCs).

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне Siemens NX, выбрать требуемый файл и воспользоваться командой контекстного меню Открыть (двойной щелчок левой кнопкой мыши). Файл будет открыт в рабочей области окна Siemens NX.

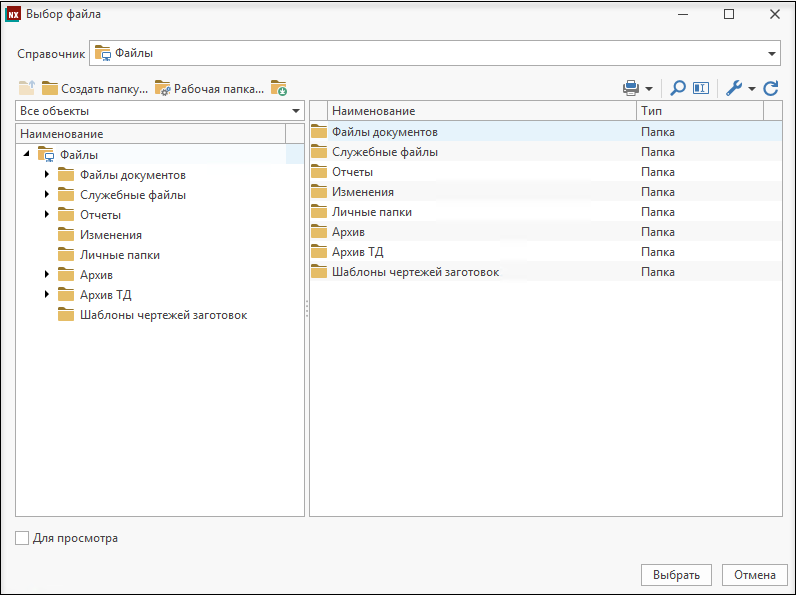

Кнопка на панели инструментов T‑FLEX DOCs также может использоваться для открытия файла, хранящегося в справочнике "Файлы". При нажатии на данную кнопку появится окно Выбор файла, в котором можно:

▪Выбрать тот файл Siemens NX из справочника "Файлы", который требуется открыть.

▪Выбрать объект справочника T‑FLEX DOCs, связанный с файлом Siemens NX, который требуется открыть. Предварительно необходимо указать требуемый справочник в поле Справочник. Для добавления справочника в выпадающий список используется пункт Добавить.

Кроме того, удобным способом открытия файла Siemens NX, хранящегося в T‑FLEX DOCs, является его перетаскивание. Если перетащить файл из окна справочника T‑FLEX DOCs "Файлы" в область ленты окна Siemens NX, то он будет открыт в рабочей области окна Siemens NX.

Для вставки содержимого файла, выбранного в окне справочника T‑FLEX DOCs "Файлы", в открытый в окне Siemens NX файл сборки, необходимо перетащить его в рабочую область окна Siemens NX. Аналогичную функцию выполняет также кнопка панели инструментов T‑FLEX DOCs. При нажатии на неё будет открыто окно Выбор файла, которое было описано выше.

Файл, созданный в Siemens NX, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью кнопки панели инструментов T‑FLEX DOCs.

Кроме того, 3D-файлы Siemens NX всех поддерживаемых T‑FLEX CAD форматов позволяет просматривать модуль просмотра файлов T‑FLEX CAD.

Настройку модуля просмотра выполняет пользователь с правами администратора.
