Сохранение структуры сборки в T‑FLEX DOCs

Сборка Solid Edge может быть сохранена в T‑FLEX DOCs как объект справочника "Электронная структура изделий" со своей структурой.

Предварительно необходимо выбрать требуемое правило настройки интеграции из справочника "Правила настройки интеграции приложений", которое устанавливает соответствие параметров Solid Edge и T‑FLEX DOCs. Окно выбора правила настройки интеграции вызывается командой

Правила настройки интеграции создаёт пользователь с правами администратора T‑FLEX DOCs.

Также перед сохранением структуры сборки в T‑FLEX DOCs следует задать соответствующие атрибуты для передачи в справочник "Электронная структура изделий" (наименование, обозначение, массу и др.) для текущего и связанных с ним документов Solid Edge.

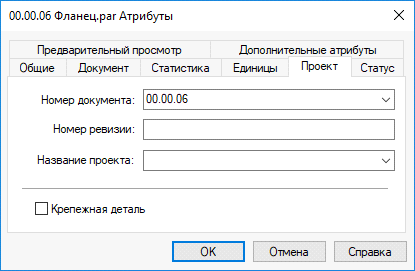

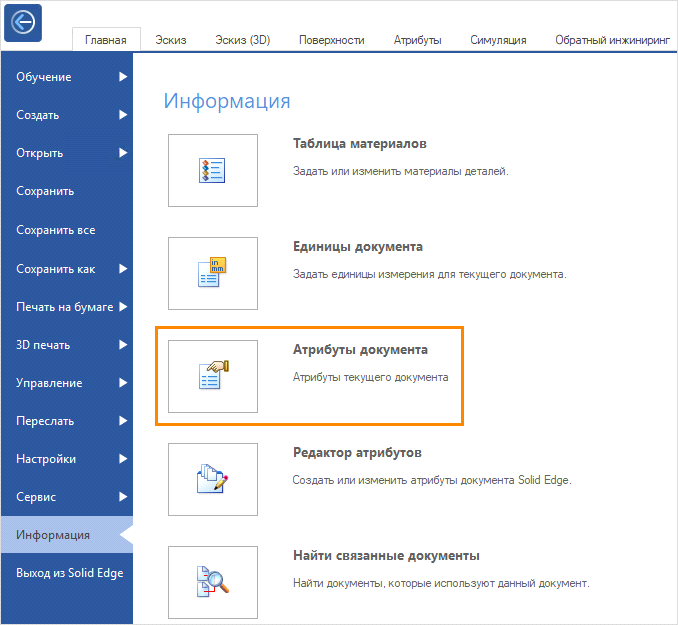

Для вызова окна Атрибуты используется команда Информация > Атрибуты документа меню приложения.

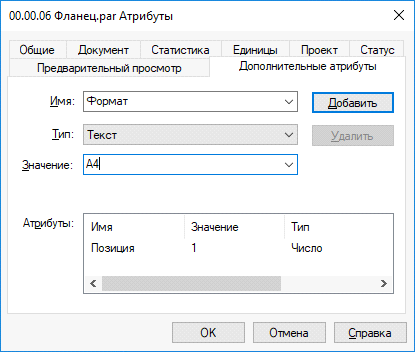

Создать новый атрибут документа можно на вкладке Дополнительные атрибуты. Для этого необходимо ввести требуемое имя атрибута, тип его значения и значение в соответствующие поля и нажать на кнопку [Добавить]. Кнопка [Удалить] служит для удаления выбранного в списке атрибута.

Для сохранения сборки Solid Edge в виде структуры изделия T‑FLEX DOCs используется команда

Первичное сохранение объектов Solid Edge в справочник "Электронная структура изделий" рекомендуется выполнять из рабочего пространства T-FLEX DOCs.

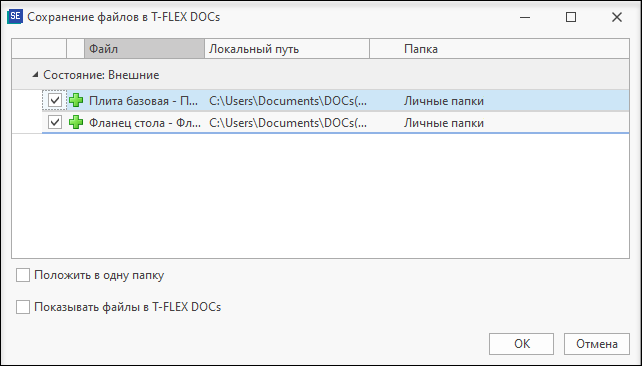

Сначала появится окно сохранения файла текущего документа Solid Edge в справочник T‑FLEX DOCs "Файлы", а затем – окно сохранения файлов связанных документов.

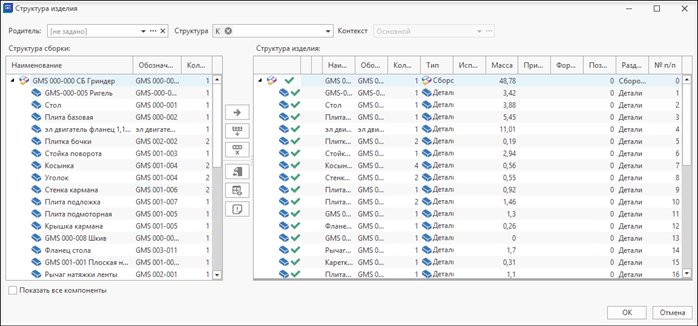

После того, как файлы будут сохранены, откроется окно управления структурой изделия. В левой части окна отображается структура сборки Solid Edge, в правой – сформированная на её основе структура изделия T‑FLEX DOCs.

По умолчанию в окне управления структурой изделия не отображаются компоненты сборки Solid Edge, у которых не заданы атрибуты для передачи в справочник T‑FLEX DOCs "Электронная структура изделий". Для отображения в структуре сборки таких компонентов следует установить флаг Показать все компоненты, а затем сформировать структуру изделия T‑FLEX DOCs вручную. В этом случае компоненту сборки в качестве наименования автоматически присваивается имя его файла.

Управлять создаваемой структурой изделия можно с помощью кнопок:

· – добавляет выбранный объект структуры сборки Solid Edge в структуру изделия T‑FLEX DOCs.

· – создаёт новый объект в структуре изделия T‑FLEX DOCs.

· – удаляет объект из структуры изделия T‑FLEX DOCs.

· – показывает объект структуры сборки Solid Edge, соответствующий выбранному объекту структуры изделия T‑FLEX DOCs.

· – показывает объект структуры изделия T‑FLEX DOCs, соответствующий выбранному объекту структуры сборки Solid Edge.

Значения передаваемых в T‑FLEX DOCs параметров при необходимости могут быть отредактированы вручную.

В поле Родитель указывается объект справочника "Электронная структура изделий", в который должен входить создаваемый объект.

В поле Структура выбирается тип электронной структуры изделия, который будет присвоен сохранённой сборке.

Типы структур изделия рассмотрены в главе "Формирование электронной структуры изделия".

Поле Контекст является информационным и отображает наименование контекста проектирования, с учётом которого будет отображаться структура сохранённой сборки. Выбор контекста проектирования осуществляется на панели Конфигурирование и при сохранении структуры изделия в T-FLEX DOCs не может меняться.

Более подробная о содержится в главе "Использование контекстов проектирования".

Если в папке с файлами 3D-моделей деталей сборки Solid Edge хранятся файлы их чертежей в формате DFT, то они также будут сохранены в T‑FLEX DOCs в виде объектов справочников "Файлы" и "Электронная структура изделий". Имя файла чертежа детали при этом должно совпадать с именем файла 3D-модели.

При изменении структуры сборки Solid Edge требуется её повторное сохранение в T‑FLEX DOCs. В результате произойдёт корректировка структуры изделия в справочнике "Электронная структура изделий" (добавление или удаление объектов, изменение параметров вхождения).
