Команды для работы с файлами

Работа в режиме интеграции позволяет конструктору использовать для хранения файлов документов Solid Edge единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Электронная структура изделий". Это обеспечивает целостность и актуальность конструкторских данных.

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне Solid Edge, выбрать требуемый файл и сделать двойной щелчок левой кнопкой мыши либо воспользоваться командой контекстного меню Открыть. Файл будет открыт в рабочей области окна Solid Edge.

Объекты Solid Edge при работе в режиме интеграции должны быть предварительно загружены в рабочую папку T-FLEX DOCs на локальном диске (C:\Users\<USER>\Documents\DOCs).

Открыть файл Solid Edge из справочника "Файлы" можно также с помощью команды

Пиктограмма	Лента
	T‑FLEX DOCs → Команды T‑FLEX DOCs → Открыть

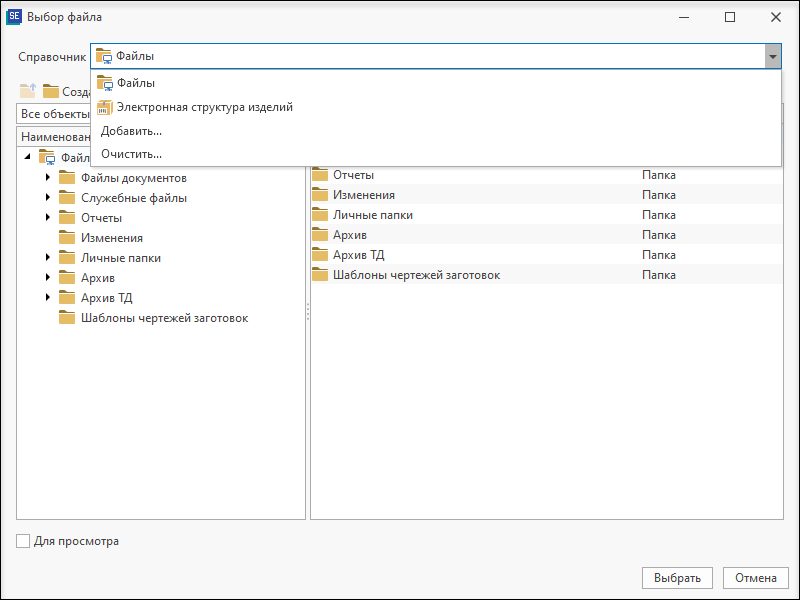

В этом случае появится окно Выбор файла, в котором можно:

·Выбрать тот файл Solid Edge из справочника "Файлы", который требуется открыть.

·Выбрать объект справочника T‑FLEX DOCs, связанный с файлом Solid Edge, который требуется открыть. Предварительно необходимо указать требуемый справочник в поле Справочник. Для добавления справочника в выпадающий список используется пункт Добавить.

Удобным способом открытия файла Solid Edge, хранящегося в T‑FLEX DOCs, является также перетаскивание. Если перетащить файл из окна справочника T‑FLEX DOCs "Файлы" в область ленты окна Solid Edge, то он будет открыт в рабочей области окна Solid Edge. Для вставки содержимого файла, выбранного в окне справочника T‑FLEX DOCs "Файлы", в открытый в окне Solid Edge файл сборки, необходимо перетащить его в рабочую область окна Solid Edge.

Файл, созданный в Solid Edge, сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью команды

Пиктограмма	Лента
	T‑FLEX DOCs → Команды T‑FLEX DOCs → Сохранить

Просмотр 3D-файлов Solid Edge, хранящихся в справочнике T‑FLEX DOCs "Файлы", в окне T‑FLEX DOCs осуществляется с помощью модуля "Модуль просмотра файлов T‑FLEX CAD".

Настройку модуля просмотра выполняет пользователь с правами администратора.

Если необходимо просматривать в окне T‑FLEX DOCs 2D-файлы Solid Edge, рекомендуется выполнить экспорт этих файлов в формат TIF или PDF и хранить их в справочнике "Файлы".
