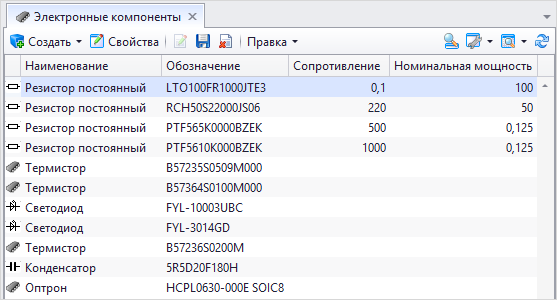

T‑FLEX DOCs позволяет также использовать в структуре изделия различные электронные компоненты. Для ведения перечня электронных компонентов предназначен специальный справочник "Электронные компоненты".

Электронный компонент может быть создан как в справочнике "Электронные компоненты", а затем подключён к электронной структуре изделия с помощью команды контекстного меню Дополнительно > Подключить к ЭСИ, так и прямо в справочнике "Электронная структура изделий".

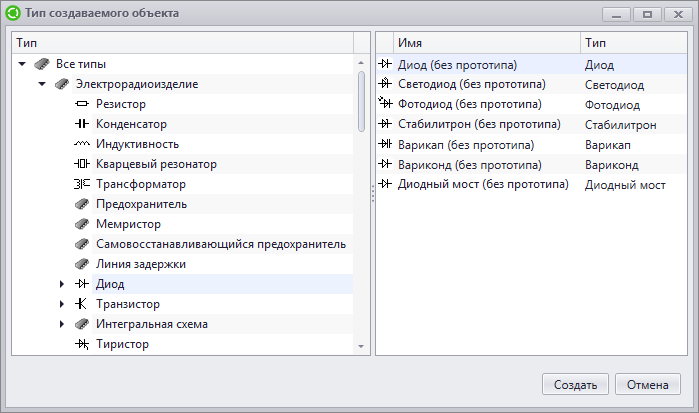

Для добавления нового электронного компонента в справочник необходимо воспользоваться кнопкой на панели инструментов окна справочника и выбрать из списка требуемый тип объекта.

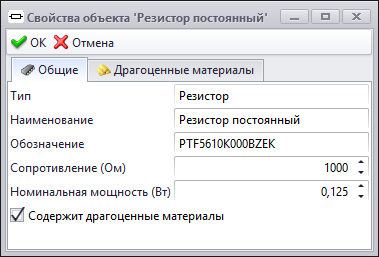

Некоторые типы объектов помимо основных параметров, таких как наименование и обозначение, имеют и дополнительные параметры. Например, для резистора указываются значения сопротивления и номинальной мощности, для конденсатора – ёмкость.

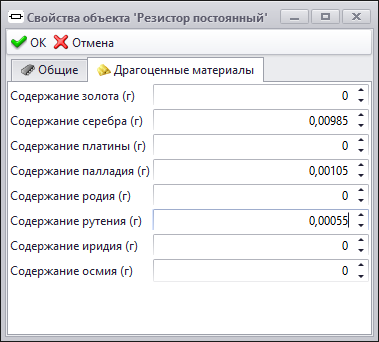

Флаг Содержит драгоценные материалы устанавливается в случае, если в состав электронного компонента входят драгоценные металлы. Если данный флаг установлен, в окне свойств объекта появляется дополнительная вкладка Драгоценные материалы, на которой указывается содержание драгоценных металлов в конкретном электронном компоненте. Это обеспечивает возможность ведения учёта драгоценных металлов на предприятии.

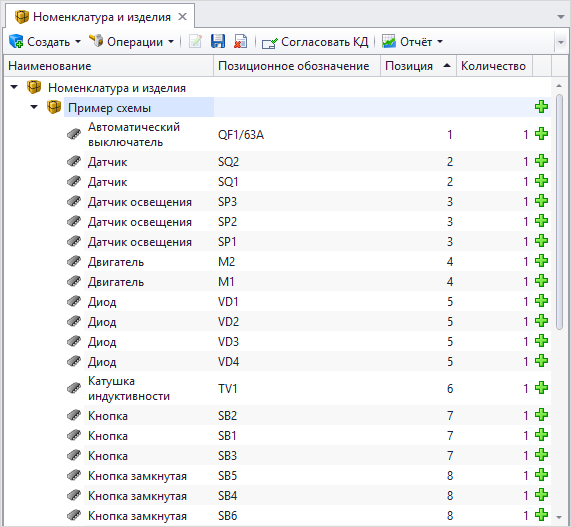

Особенностью объекта электронной структуры изделия типа "Электронный компонент" является поддержка множественного подключения к одному родительскому объекту. Это позволяет одинаковые компоненты электрической схемы указывать в спецификации отдельными строками с различными позиционными обозначениями.

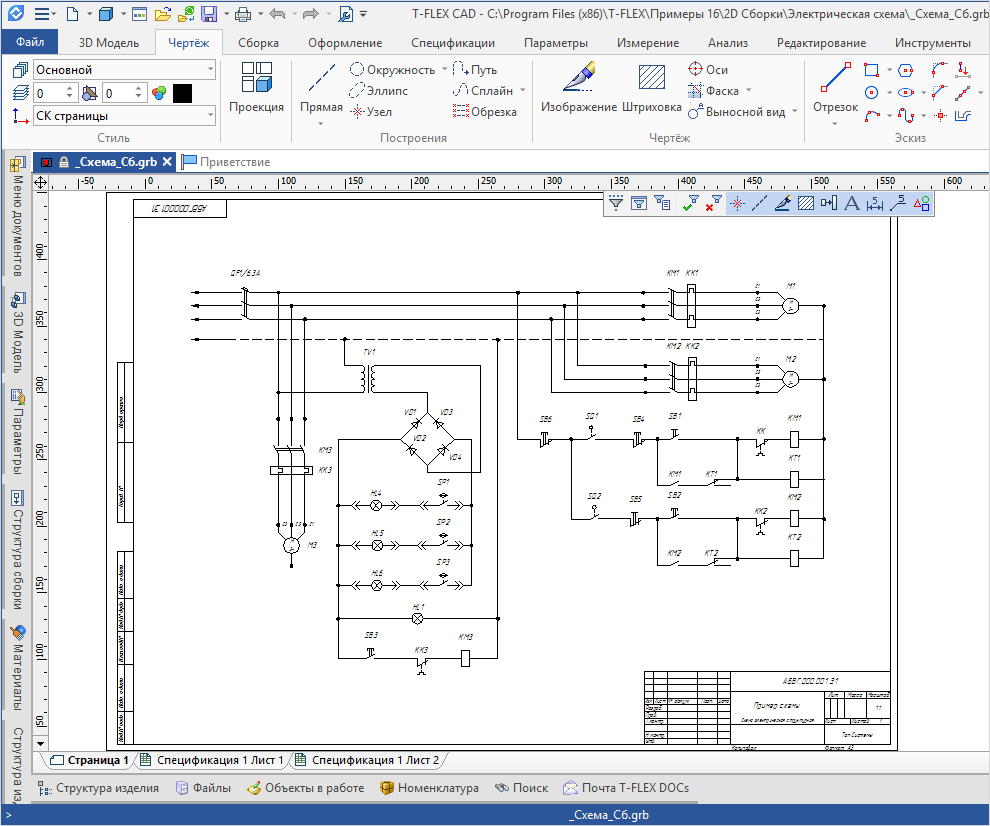

На основе справочника "Электронные компоненты" возможна интеграция со специализированными САПР электронных устройств. В этом случае спроектированное в специализированной САПР изделие моделируется в CAD‑системе, а его структура сохраняется в T‑FLEX DOCs.

Для этого необходимо включить режим интеграции T‑FLEX DOCs и CAD‑системы.

Файлы сборки и внешних фрагментов сохраняются в справочник "Файлы", а структура изделия – в справочник "Электронная структура изделий".
