Выбор типа проектируемой структуры изделия

В окне справочника "Электронная структура изделий" пользователь может одновременно видеть один или несколько типов структур изделия. Выбор типов структур, которые требуется отобразить, осуществляется с помощью панели Конфигурирование или системного окна Изделие.

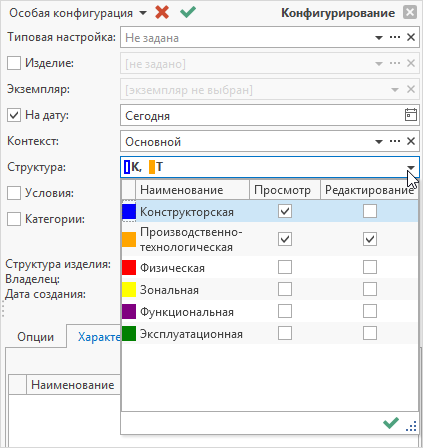

Для выбора отображаемых и редактируемых структур изделия необходимо развернуть список поля Структура. Если установить флаг в колонке Просмотр, структура данного типа будет отображаться в окне справочника "Электронная структура изделий". Чтобы разрешить редактирование структуры выбранного типа, для неё необходимо дополнительно установить флаг в колонке Редактирование.

Флаг Редактирование должен быть установлен хотя бы для одного из выбранных типов структуры, в противном случае данный флаг будет автоматически установлен для того типа структуры, который используется по умолчанию.

Каждый отображаемый в окне справочника "Электронная структура изделий" тип структуры имеет метку соответствующего цвета. Типы структур, редактирование которых разрешено, обозначены цветным прямоугольником. Метка для типов структур, доступных только для просмотра, представляет собой цветной контур прямоугольника.

Редактирование структуры изделия осуществляется прозрачно. Это означает, что добавляемые объекты будут автоматически подключены к структурам всех отображаемых типов, доступных для редактирования.
