Программа для ЭВМ T-FLEX Анализ^[1] входит в программный комплекс T-FLEX PLM и предназначена для математического моделирования распространённых физических явлений и решения важных практических задач, возникающих в повседневной практике проектирования.

Все расчёты ведутся с применением метода конечных элементов (МКЭ). При этом между трёхмерной моделью изделия и расчётной конечно-элементной моделью поддерживается ассоциативная связь. Параметрические изменения исходной твердотельной модели автоматически переносятся на сеточную конечно-элементную модель.

T-FLEX Анализ имеет ряд конфигураций с соответствующими типами задач, что позволяет пользователю гибко подойти к комплектации рабочего места расчётчика. В зависимости от решаемых задач, пользователь выбирает нужную ему конфигурацию решения.

Конфигурации решения

Статический анализ

• Анализ напряженно-деформированного состояния
  позволяет производить расчёт напряженно-деформированного состояния конструкций под действием приложенных к системе постоянных во времени нагрузок. Учитываются напряжения, возникающие вследствие температурного расширения/сжатия материала. По результатам расчёта оценивается прочность конструкции, определяются наиболее уязвимые места конструкции;
• Анализ устойчивости
  позволяет оценить запас прочности и формы потери устойчивости по критической нагрузке. Критическая нагрузка, при которой конструкция может потерять устойчивость, и форма потери устойчивости позволяют оптимизировать конструкцию путем изменения геометрических параметров либо создания дополнительных ребер жесткости;
• Анализ усталостной прочности
  позволяет оценить прочность материала при действии переменных нагрузок. По результатам анализа делается заключение об усталостной прочности конструкции при заданном цикле нагружения.

Динамический анализ

• Анализ собственных частот и вынужденных колебаний
  Анализ собственных частот позволяет осуществлять расчёт собственных (резонансных) частот конструкции и соответствующих форм колебаний. Результаты используются для повышения надежности и работоспособности изделия в условиях, исключающих возникновение резонансов;
• Анализ вынужденных колебаний позволяет получить зависимости отклика системы от частоты вынуждающих воздействий — силовых и/или кинематических, изменяющихся по гармоническому закону с учетом (или без) демпфирования системы. По результатам расчёта для диапазона частот могут быть получены зависимости амплитуд и виброускорений от частоты вынуждающих воздействий, что важно при оценке виброустойчивости системы в заданном диапазоне частот;
• Анализ динамических процессов
  позволяет рассчитать напряженно-деформированное состояние механической системы под действием изменяющихся во времени силовых и кинематических нагрузок. Оцениваются ударные и сейсмические воздействия на конструкции, а также ситуации падения объектов. Реализованы два типа динамических задач: расчёт линейной динамической задачи (суперпозиция мод) и расчёт динамических нестационарных процессов (переходные процессы).

Тепловой анализ

• Анализ тепловых установившихся процессов
  предназначен для решения задач теплопроводности и теплопередачи, обеспечивая возможность оценки температурного поведения изделия под действием источников тепла и излучения. Расчёт распределения температурных полей и тепловых потоков производится в предположении бесконечно-длительного периода времени, прошедшего после приложения тепловых нагрузок;
• Анализ тепловых нестационарных процессов
  его назначение аналогично предыдущему типу задач с той разницей, что расчёт температурных полей осуществляется в функции времени.

Порядок работы

Типичный порядок работы расчётчика с системой T-FLEX Анализ состоит из нескольких этапов.

На первом этапе необходимо построение трёхмерной модели изделия в T-FLEX CAD. Модель может быть импортирована из сторонней системы проектирования.

На втором этапе необходимо осуществить генерацию сеточной конечно-элементной модели изделия с помощью модуля Препроцессора T-FLEX Анализ. Генерация сеточной модели предусматривает создание конечно-элементной сетки, отражающей геометрию изделия и наложения граничных условий, определяющих физическую задачу, подлежащую решению.

T-FLEX Анализ ориентирован на решение физических задач в объёмной постановке. Геометрию анализируемой детали в этом случае удобнее всего описывать тетраэдальным конечным элементом, поэтому Препроцессор T-FLEX Анализа ориентирован на автоматическое построение тетраэдальных конечно-элементных сеток. Тетраэдальная сетка позволяет достаточно точно аппроксимировать сколь угодно сложную произвольную геометрию изделия, и поэтому часто используется для объёмного МКЭ анализа. Препроцессор T-FLEX Анализ позволяет строить сетки из тетраэдальных конечных элементов двух типов – четырехузловых тетраэдров и десятиузловых тетраэдров.

В T-FLEX Анализе предусмотрены специальные команды, позволяющие в интерактивном режиме задать внешние воздействия, прикладывая их непосредственно к элементам твердотельной модели. Препроцессор автоматически переносит граничные условия на конечно-элементную модель для выполнения расчёта.

Третий этап осуществления расчётов выполняется модулем Процессора T-FLEX Анализ. В Процессоре осуществляется генерация расчётных систем уравнений и их решение. Результатами работы конечно-элементного Процессора являются значения искомых целевых функций, например, перемещения и напряжения при статическом анализе, или собственные частоты и формы колебаний при частотном.

Интерфейс пользователя

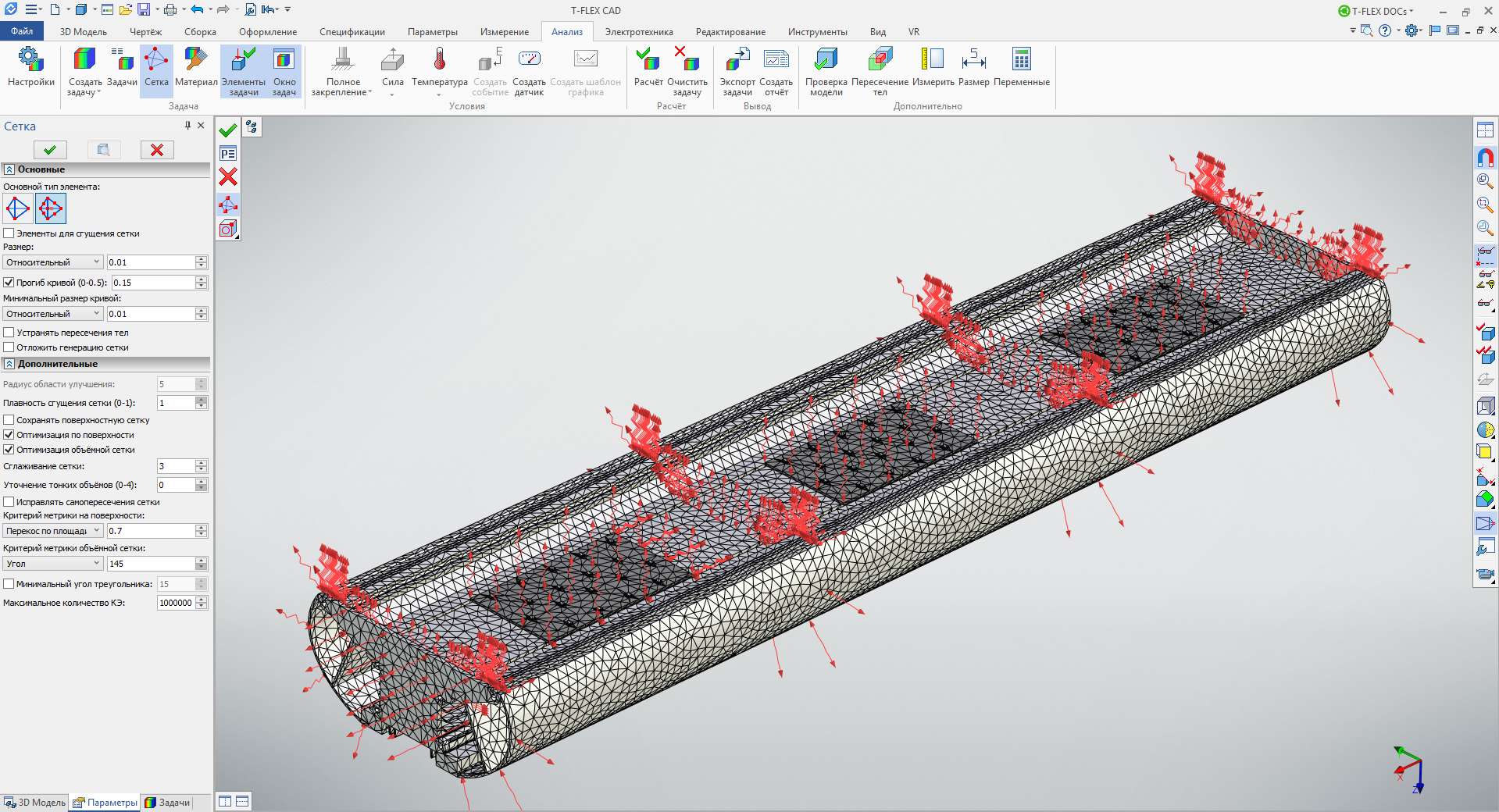

Рисунок 1.

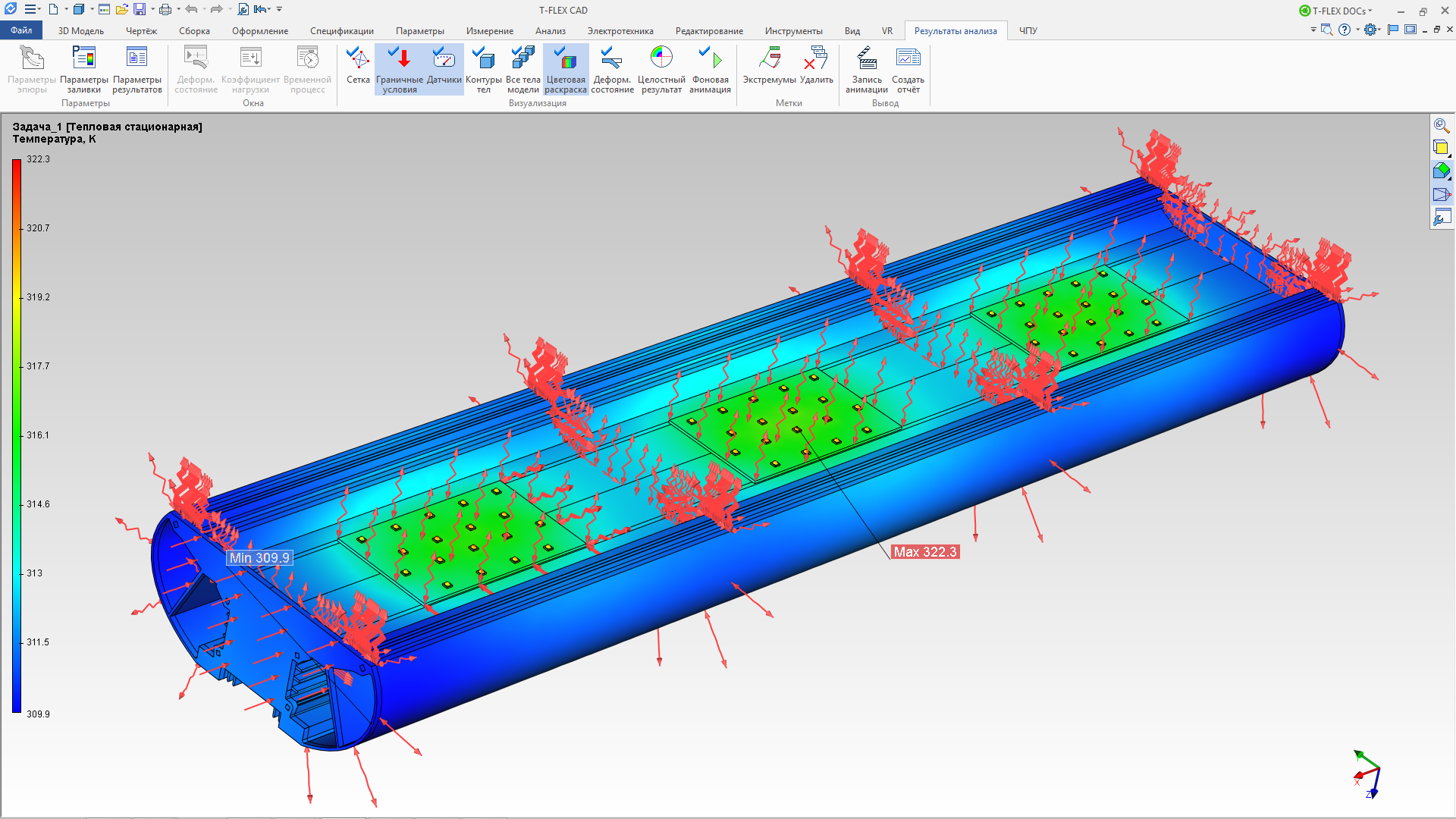

Рисунок 2.

Системные требования T-FLEX Анализ

Система должна удовлетворять следующим аппаратным и программным требованиям для установки и эксплуатации ПО:

Стоимость

Приобретая любой продукт комплекса T-FLEX PLM, вы получаете возможность его бессрочного использования.

Для получения информации о стоимости продукта T-FLEX Анализ и о программных продуктах комплекса T-FLEX PLM, обращайтесь в офис компании «Топ Системы» или воспользуйтесь формой «Обратная связь».
