Форма фигуры на основе изображения SVG

Диалог свойств формы фигуры на основе изображения SVG содержит следующие уникальные параметры:

Изображение. Изображение в формате SVG.

Положение и размер надписи. Координаты и размеры области надписи. Могут быть заданы в виде нормализованного значения (при активации флага Нормализованное значение рядом с полем ввода значения), либо абсолютного значения.

Координата X. Начальное положение надписи по горизонтали. Значение "0" будет совпадать с левым краем фигуры, значение "1" – с правым краем фигуры.

Координата Y. Начальное положение надписи по вертикали. Значение "0" будет совпадать с верхним краем фигуры, значение "1" – с нижним краем фигуры.

Ширина. Ширина надписи. Значение 1 соответствует ширине фигуры.

Высота. Высота надписи. Значение 1 соответствует высоте фигуры.

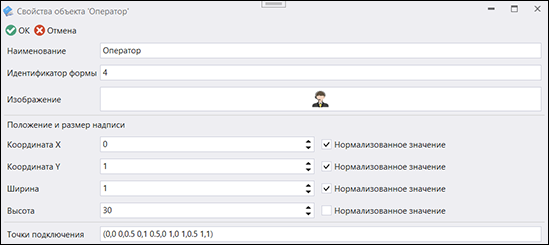

На приведённом выше примере надпись будет располагаться под фигурой, ширина надписи будет соответствовать ширине фигуры, а высота будет фиксирована и равна 30.

Точки подключения. Положение точек подключения соединителей. Задаётся в формате "(<точка 1> <точка 2> … <точка N>)", где "<точка N>" - это пара координат X и Y.

Координата задаётся на отрезке значений от 0 до 1. Значение "(0,0)" определяет точку в левом верхнем углу фигуры, значение "(1,1)" - в правом нижнем углу, значение "(0.5,0.5)" - по центру фигуры.



После добавления новой формы фигуры на основе изображения SVG, имеет смысл проверить корректность отображения изображения SVG. Для этого необходимо:

1.Добавить на схему фигуру с формой на основе изображения SVG, проверить правильность отображения изображения.

2.Экспортировать схему в изображение формата SVG. Для этого на панели инструментов окна редактора схем следует воспользоваться командой Экспортировать (выпадающий список кнопки [Печать и экспорт]) и проверить правильность отображения экспортированной схемы.
