Последовательность действий при работе с зависимостями

Для создания зависимостей между операциями, построения сетевой модели (схемы) операций и расчёта цикла техпроцесса следует:

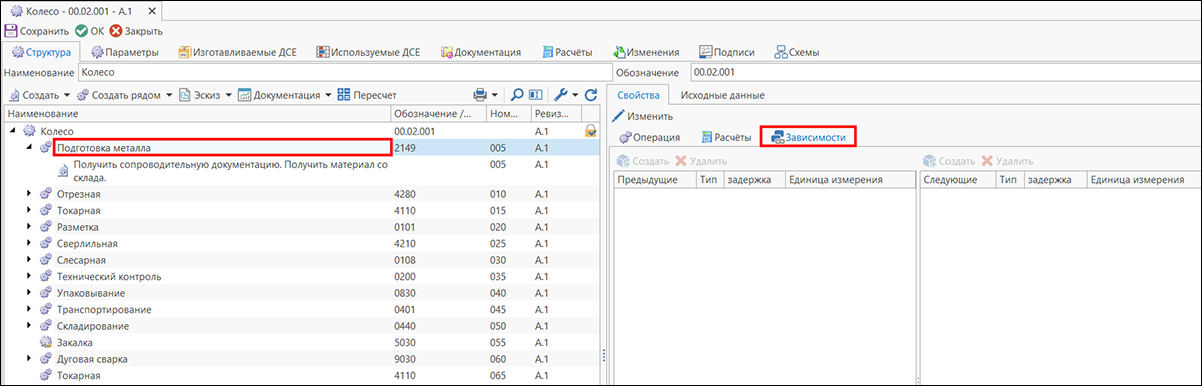

1.В диалоге свойств технологического процесса выбрать операцию, для которой необходимо указать зависимости и на панели свойств операции перейти на вкладку Зависимости.

Вкладка Зависимости состоит из двух областей. Левая область предназначена для отображения зависимостей между текущей операцией и предыдущими, правая область - для отображения зависимостей между текущей операцией и следующими.

2.На панели свойств операции нажать кнопку [Изменить] - .

3.Воспользоваться кнопкой [Создать] на панели инструментов правой области вкладки Зависимости для создания зависимости к следующей операции от текущей.

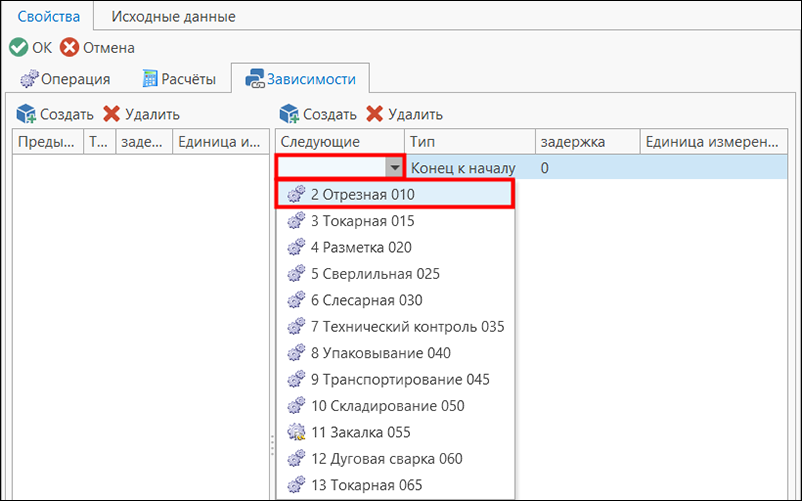

4.Выбрать операцию, которая будет выполняться после текущей.

Заполнение параметров зависимостей осуществляется в режиме прозрачного редактирования.

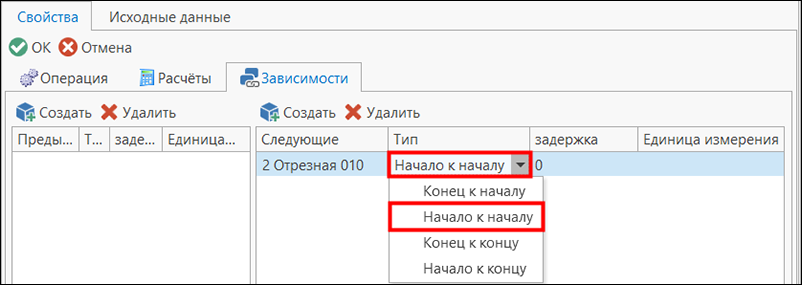

5.Выбрать тип зависимости.

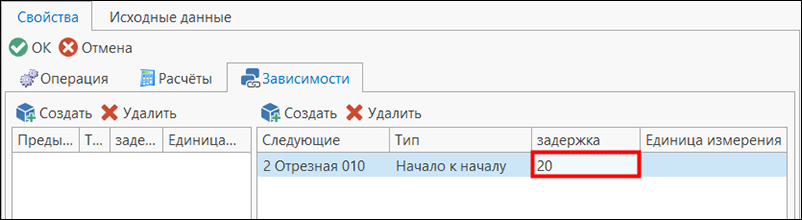

6.Указать величину задержки.

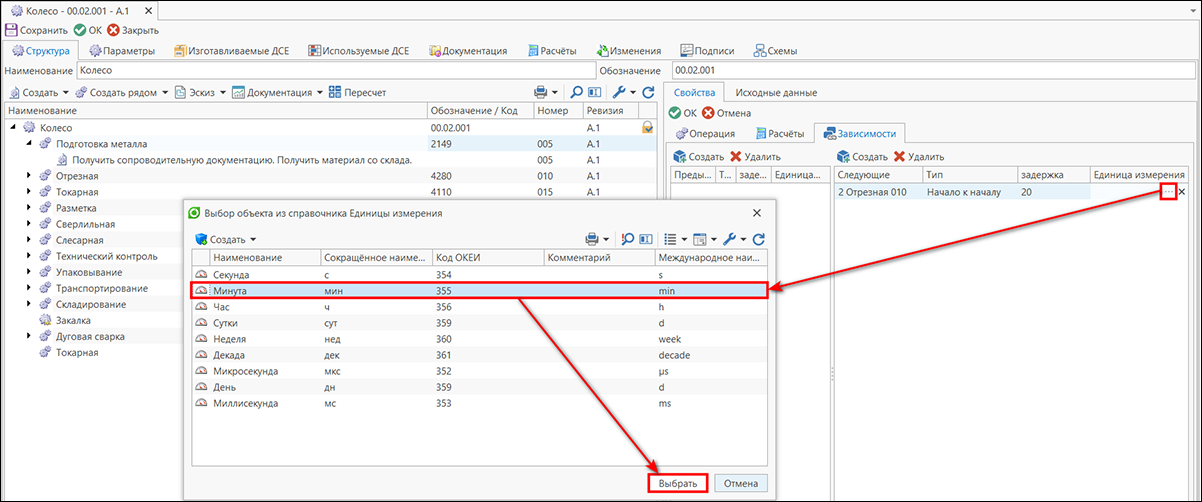

7.Указать единицу измерения задержки.

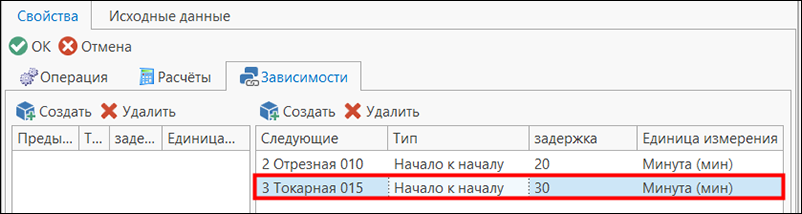

8.Создать вторую зависимость к следующей операции от текущей, повторив шаги 3-7.

9. В диалоге свойств техпроцесса нажать кнопку .

10. Создать остальные зависимости между операциями по всему технологическому процессу.

Внимание! Зависимости между операциями "Конец к началу" с задержкой равной нулю создаются автоматически, прописывать их во вкладке Зависимости нет необходимости.

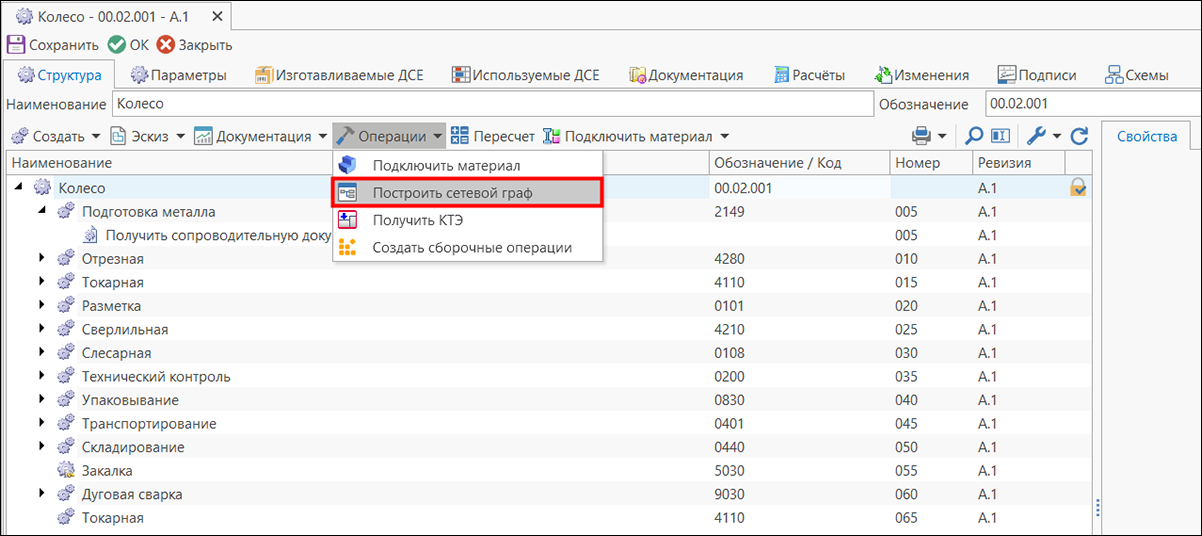

11. Выбрать технологический процесс и в выпадающем списке кнопки выбрать команду Построить сетевой граф.

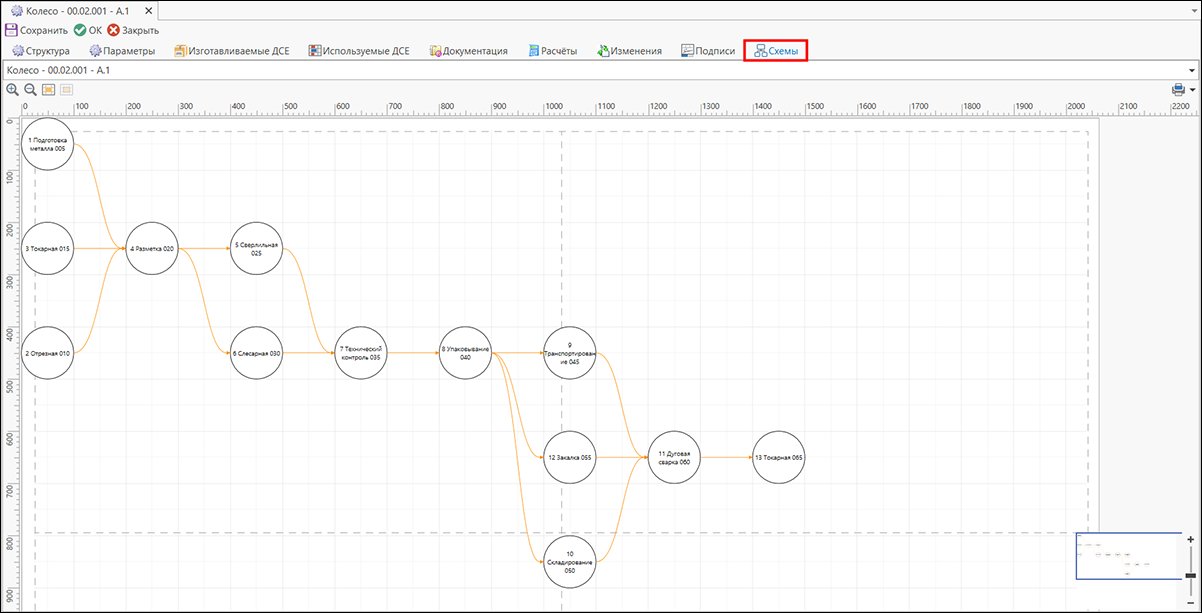

Система построит схему операций с учётом созданных пользователем зависимостей. Также автоматически будут созданы зависимости между операциями "Конец к началу" с задержкой равной нулю, которые также отобразятся на схеме.

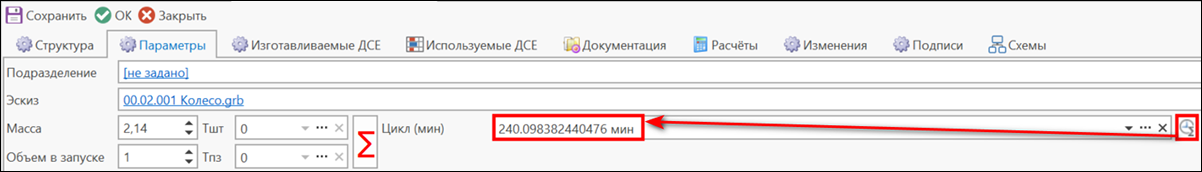

12. Воспользоваться кнопкой на вкладке Параметры диалога свойств техпроцесса для расчёта его цикла.

Цикл техпроцесса рассчитывается в минутах на основании значений параметра Тшт операций и величин задержек с учетом единиц измерения.

При добавлении, удалении, изменении значения параметра Тшт, а также изменении последовательности операций в структуре технологического процесса либо изменении параметров зависимостей, необходимо заново выполнить команду Построить сетевой граф для обновления схемы операций и воспользоваться кнопкой для пересчёта цикла техпроцесса.
