Переменные данные технологического процесса

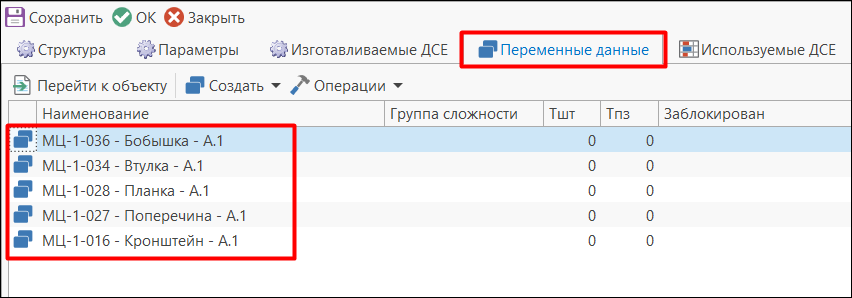

Переменные данные - являются переменной частью технологического процесса, связанной с изготавливаемыми ДСЕ. Переменные данные создаются во вкладке Переменные данные диалога свойств техпроцесса для каждой ДСЕ.

Для связи переменных данных с операциями техпроцесса следует:

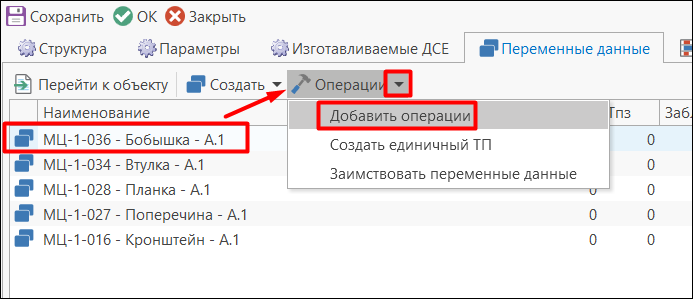

1.Во вкладке Переменные данные выбрать объект переменных данных, соответствующий объекту ДСЕ и воспользоваться командой Добавить операции в выпадающем списке кнопки [Операции] - .

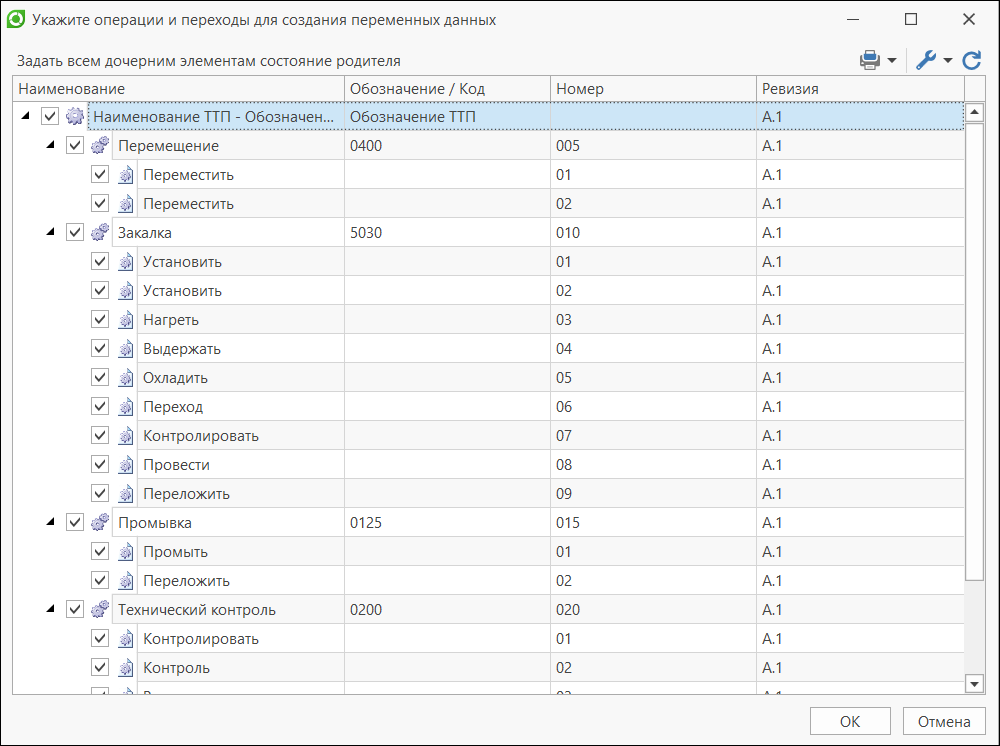

2.В открывшемся окне отметить с помощью флагов операции и переходы, которые должны выполняться для выбранной ДСЕ, и нажать кнопку [ОК].

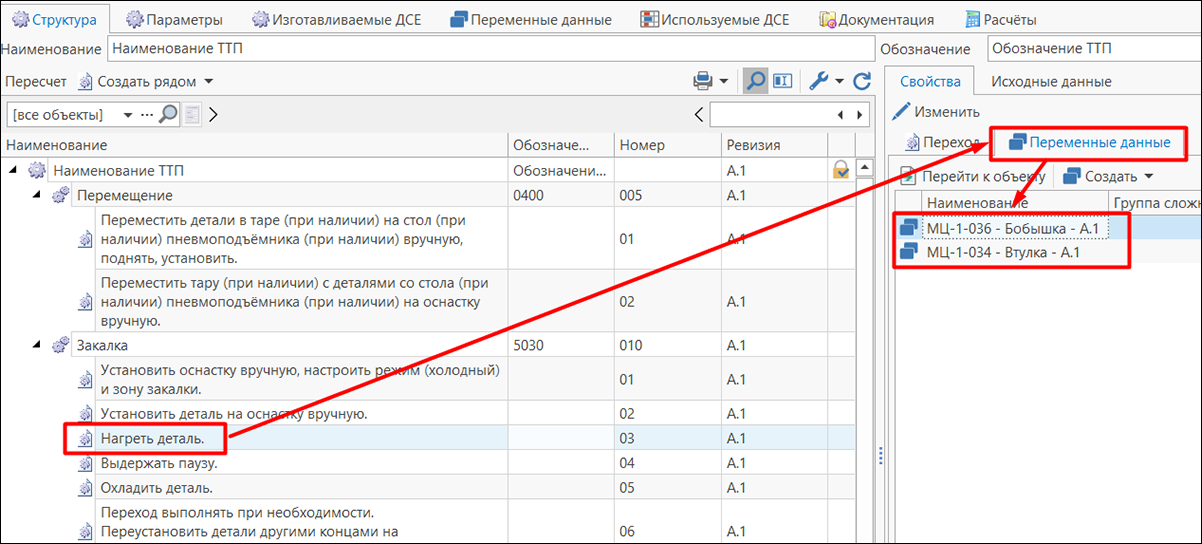

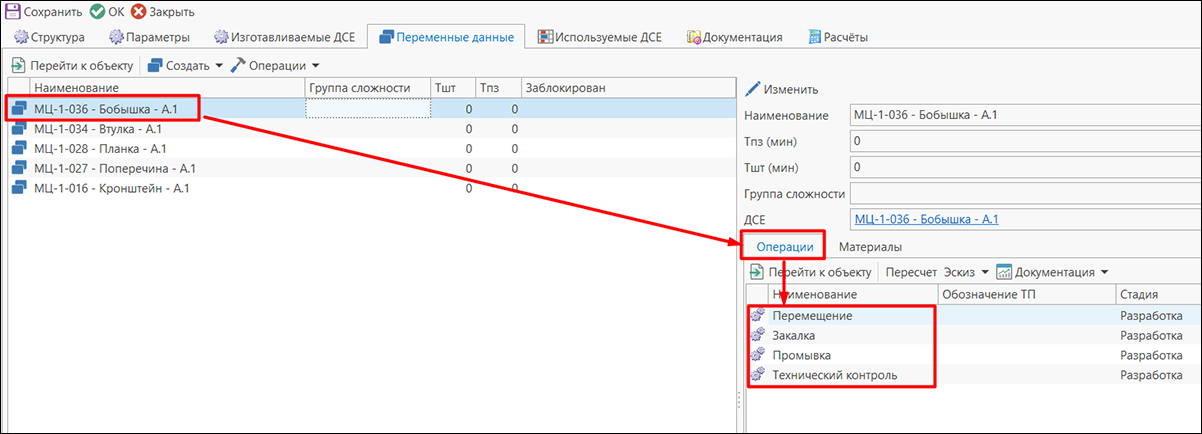

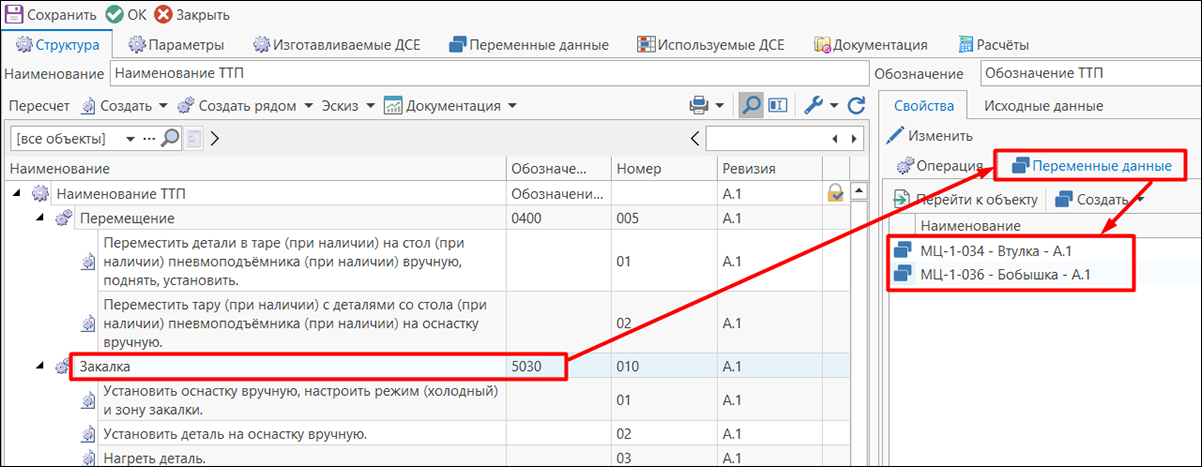

Операции, связанные с переменными данными техпроцесса, будут отображаться в свойствах переменных данных.

В зависимости от уровня структуры техпроцесса (техпроцесс, операция, переход) объекты переменных данных могут содержать различные параметры:

Уровень технологического процесса.

Наименование. Наименование переменных данных (по умолчанию соответствует наименованию ДСЕ, с которой они связаны).

Тпз (мин), Тшт (мин). Нормы времени (заполняются при необходимости).

Группа сложности. Параметр, который указывается для технологических процессов получения покрытий.

ДСЕ. ДСЕ, с которой переменные данные связаны.

Вкладка Операции. Содержит список операций, добавленных для техпроцесса.

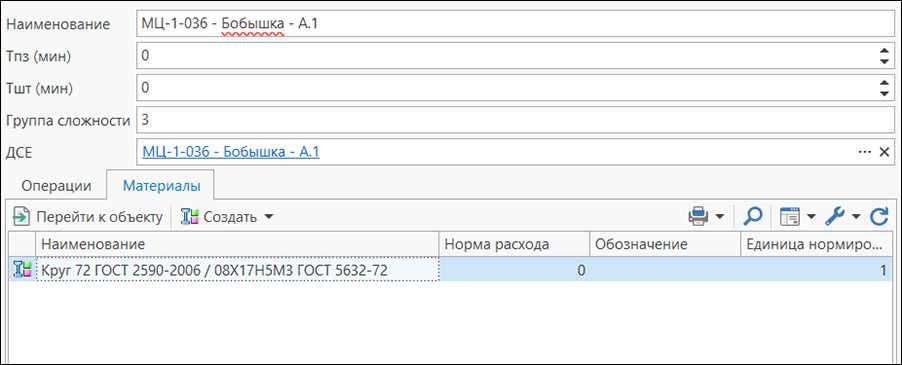

Вкладка Материалы. Содержит список материалов. Для добавления материала следует воспользоваться кнопкой [Создать] на панели инструментов вкладки.

Уровень технологических операций.

Наименование. Наименование переменных данных.

Тпз (мин), Тшт (мин). Нормы времени.

ДСЕ. ДСЕ, с которой переменные данные связаны.

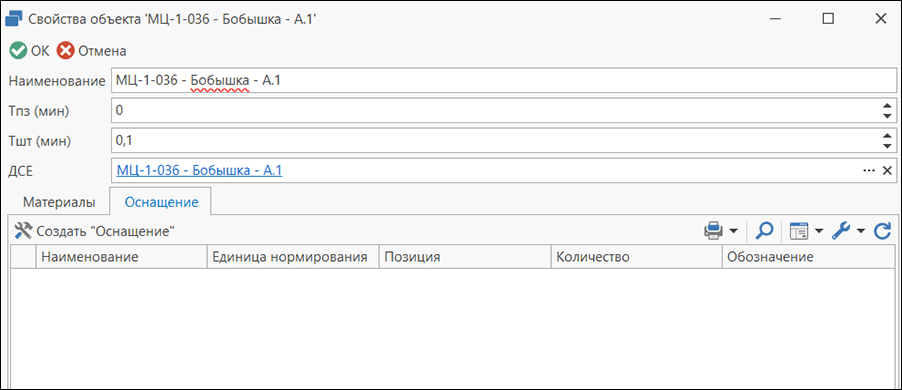

Вкладка Оснащение. Содержит список технологического оснащения операции. Для добавления оснащения следует воспользоваться кнопкой [Создать оснащение] - на панели инструментов вкладки.

Оформление технологической операции рассмотрено выше, в одноимённой главе раздела "Технологическая операция".

Уровень технологических переходов.

Наименование. Наименование переменных данных.

Технологический переход. Переход, с которым переменные данные связаны.

Вкладка Оснащение. Содержит список технологического оснащения перехода. Для добавления оснащения следует воспользоваться кнопкой [Создать оснащение] - на панели инструментов вкладки.

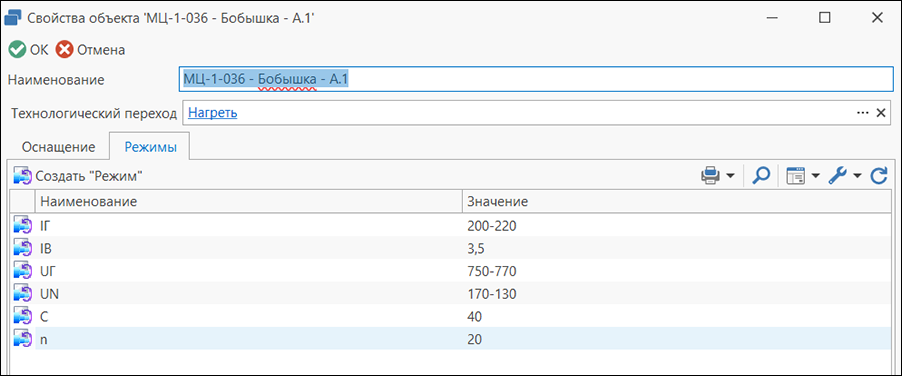

Вкладка Режимы. Содержит список режимов обработки технологического перехода. Для добавления режима следует воспользоваться кнопкой [Создать режим] - на панели инструментов вкладки.

Оформление технологического перехода рассмотрено выше, в одноимённой главе раздела "Технологический переход".

При наличии похожих ДСЕ, переменные данные могут быть заимствованы от одной ДСЕ к другой.

Для заимствования переменных данных следует:

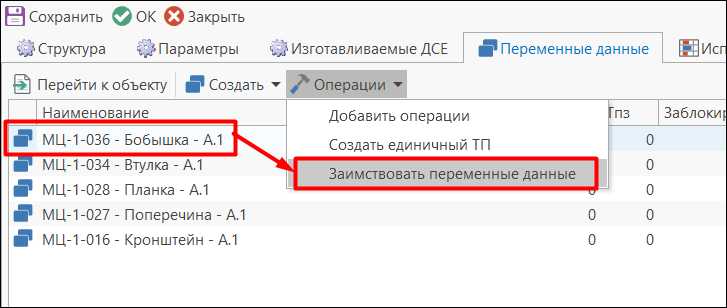

1.Выбрать переменные данные техпроцесса, которые необходимо заимствовать, и воспользоваться командой Заимствовать переменные данные в выпадающем списке кнопки [Операции] - .

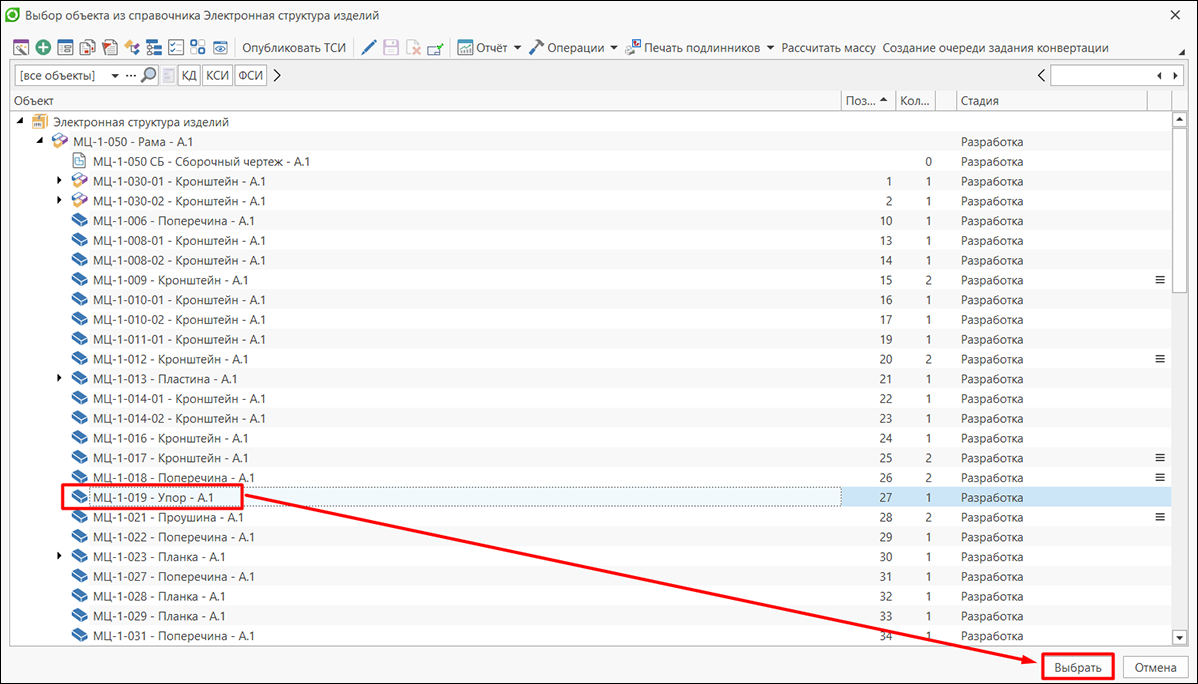

2.В открывшемся окне выбрать ДСЕ для создания новых переменных данных и нажать кнопку [Выбрать].

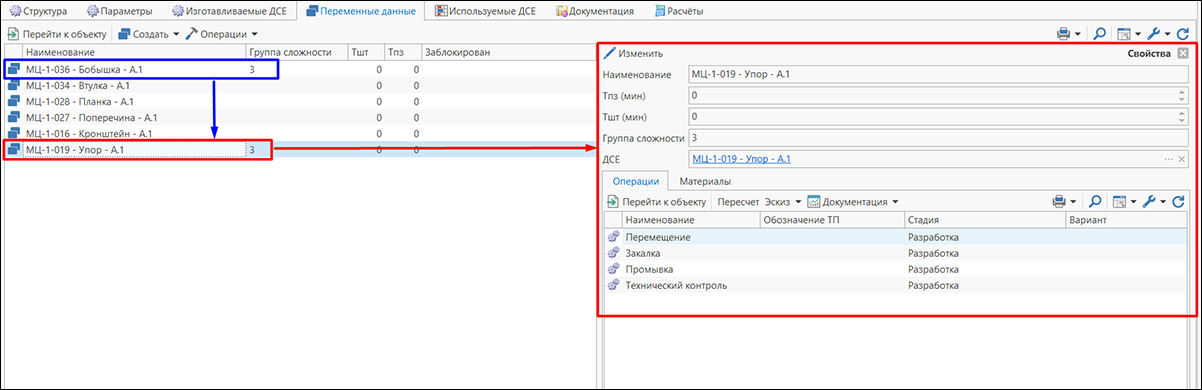

Для выбранной ДСЕ будут созданы новые переменные данные, соответствующие исходным.

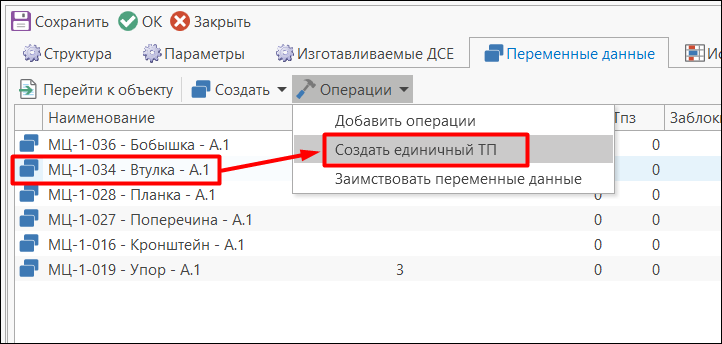

Для каждой ДСЕ из Типового/Группового техпроцесса можно сформировать единичный технологический процесс. Для этого следует выбрать переменные данные и воспользоваться командой Создать единичный ТП в выпадающем списке кнопки [Операции] - .

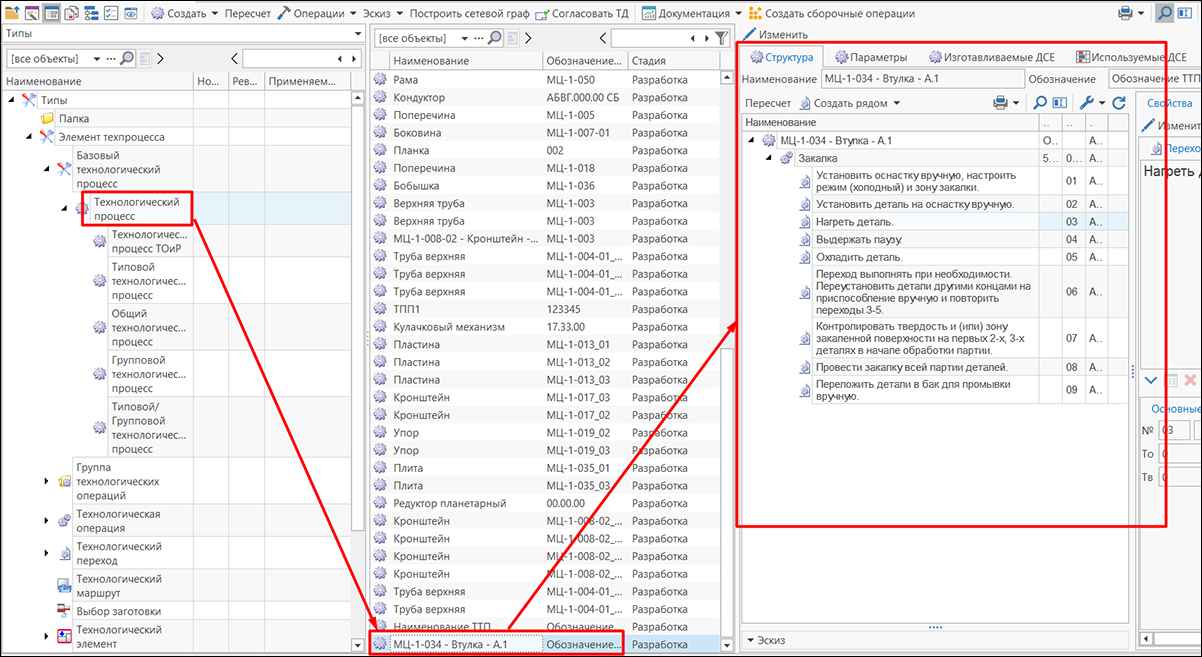

Новый единичный технологический процесс будет создан в справочнике "Технологические процессы".
