Формирование карт эскизов

Для формирования карты эскизов на операцию, первоначально необходимо в редакторе отчётов комплекта технологических документов с помощью команд Добавить дочерние объекты илиТехнологический элемент в выпадающем списке кнопки [Создать] добавить технологические операции техпроцесса либо выбрать объект из структуры технологического процесса соответственно.

Добавление объектов в редактор отчётов описано в предыдущей главе текущего раздела.

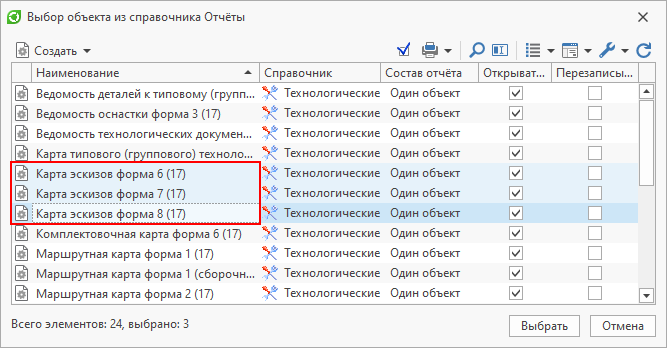

В окне Редактор отчётов следует воспользоваться кнопкой и  выбрать отчёты карт эскизов для добавления в комплект документов на технологический процесс.

В системе реализованы карты эскизов в соответствии с ГОСТ 3.1105-2011:

▪Карта эскизов форма 6 – формат А4 с вертикальным расположением подшивки;

▪Карта эскизов форма 7 – формат А4 с горизонтальным расположением подшивки;

▪Карта эскизов форма 8 - формат А3.

Настройка дополнительных форм производится пользователем с правами администратора при помощи встроенного инструмента создания и редактирования отчетов.

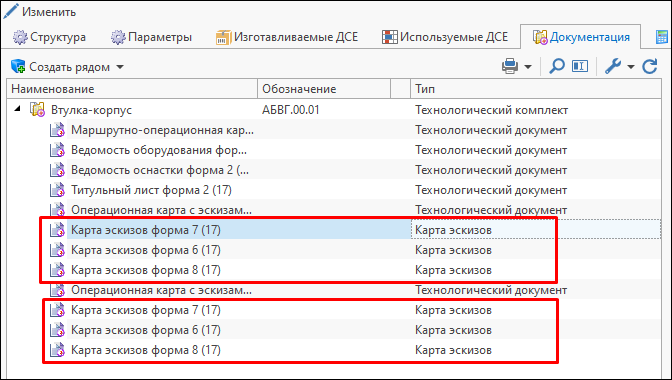

После выбора отчётов карт эскизов, в комплекте документов будут сформированы соответствующие объекты. Технологические документы отчетов карт эскизов обозначаются отдельным типом "Карта эскизов".

Формирование комплекта технологических документов и добавление в него отчетов рассмотрено в предыдущей главе текущего раздела.

Источником изображения для формируемой карты эскиза является прикрепленный к операции файл эскиза. Исходный файл должен содержать только необходимые технологу эскизы. Формирование форматки и заполнение реквизитной части производится системой автоматически на основе данных из технологического процесса и операции. Файл карты эскиза генерируется в формате GRB системы T-FLEX CAD.

Генератор отчетов позволяет формировать карту эскизов на основе:

▪растрового изображения (.jpg, .png и др.);

▪многостраничного растрового изображения формата TIFF;

▪файла формата PDF;

▪файла системы T-FLEX CAD формата GRB.

Прикрепление к операции файла форматов TIFF, PDF, GRB позволяет формировать многостраничную карту эскизов.

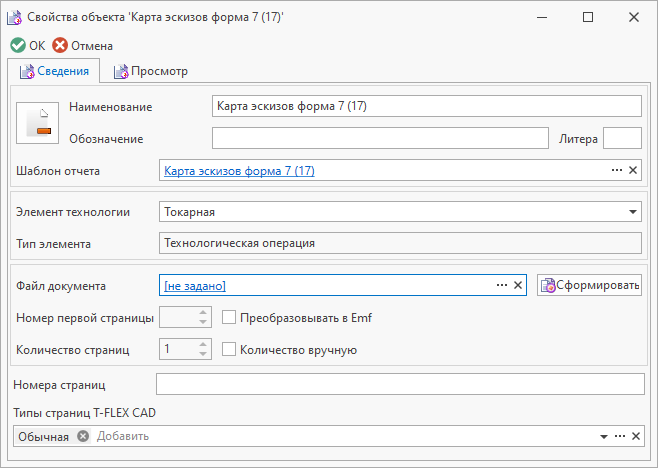

Диалог свойств технологического документа типа "Карта эскизов" содержит следующие уникальные параметры:

Флаг Преобразовать в Emf. По умолчанию выключен. Отвечает за предварительное преобразование эскизов файла GRB в изображение с высокой детализацией в формате EMF.

Использование флага Преобразовать в Emf применяется при формировании карты эскизов из файла формата GRB. Время генерации отчета при включённом флаге увеличивается, но вместе с тем достигается лучшее позиционирование сложных видов в рабочем поле карты эскизов.

Номера страниц. Позволяет выбрать номера страниц многостраничного файла, которые необходимо вывести в карту эскизов.

По умолчанию выводятся все страницы. Настройка позволяет выбрать отдельные номера страниц либо диапазоны страниц, разделённые запятыми. Например, "1-3, 5, 6-10, 15".

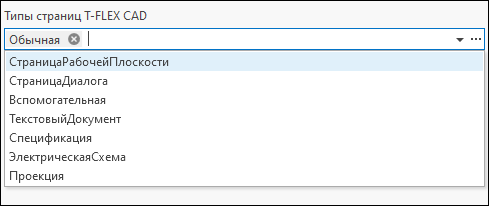

Типы страниц T-FLEX CAD. Типы страниц системы T-FLEX CAD.

Настройка типов страниц T-FLEX CAD применяется к исходным файлам формата GRB и позволяет выбрать типы страниц, которые попадут в отчет из исходного файла. По умолчанию в карту эскизов выводятся только страницы типа "Обычная".

Номера страниц в GRB-файле имеют сквозную нумерацию независимо от типа страниц. Это необходимо учитывать при указании номеров страниц в параметре Номера страниц.

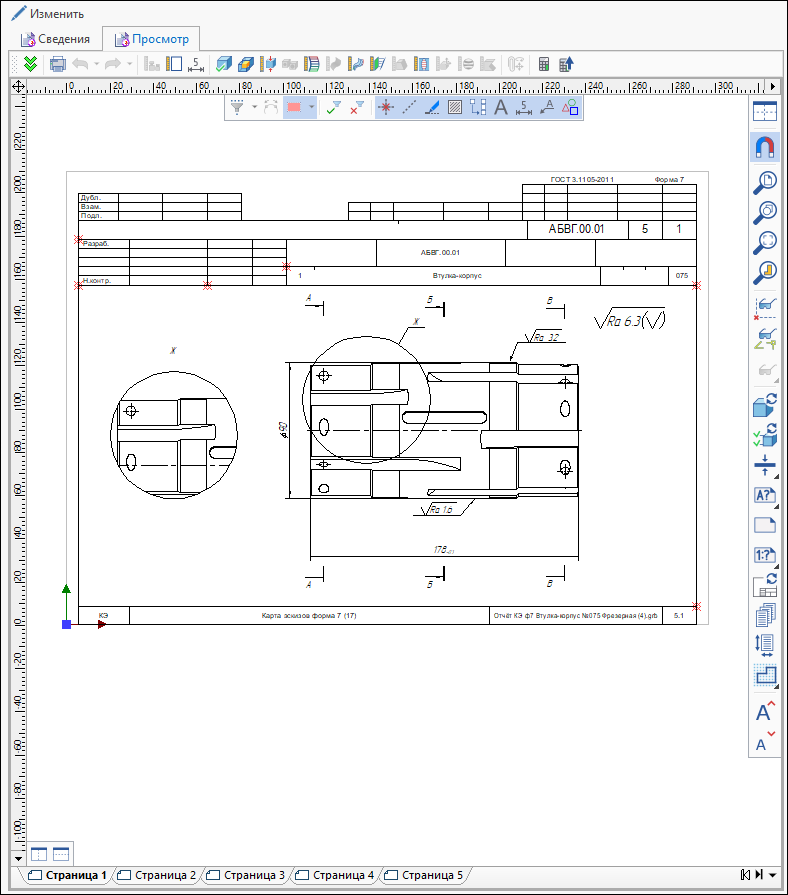

Генерация файла карты эскизов выполняется с помощью кнопки [Сформировать] - в диалоге свойств соответствующего технологического документа типа "Карты эскизов". Просмотр сформированной карты эскизов доступен во вкладке Просмотр диалога свойств карты эскизов.
