Комплект технологических документов

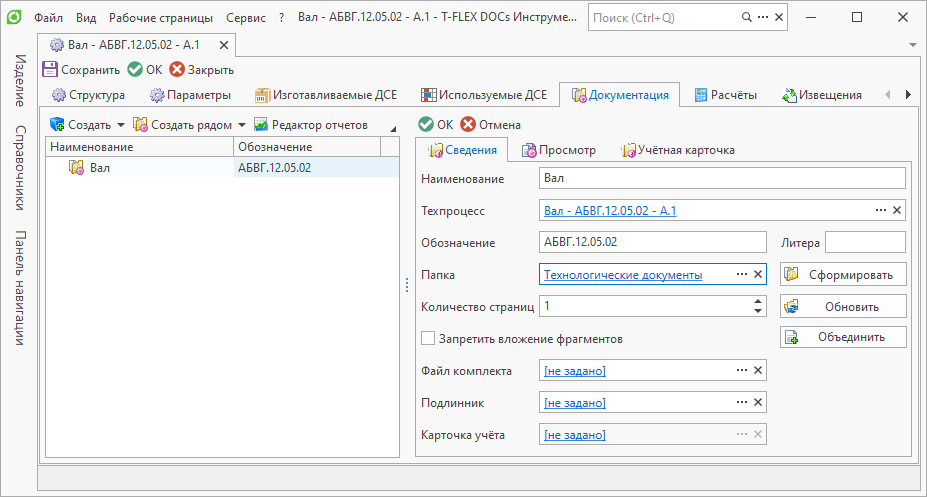

Для формирования полного комплекта технологической документации необходимо в окне свойств техпроцесса перейти на вкладку Документация и нажать на кнопку .

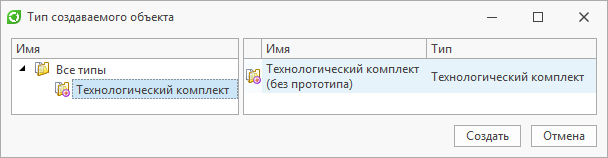

Затем нужно нажать на кнопку и в поле Папка указать папку, в которую требуется сохранить файлы комплекта.

После этого следует нажать на кнопку и в открывшемся окне с помощью кнопки [Создать] на панели инструментов добавить техпроцесс и операции.

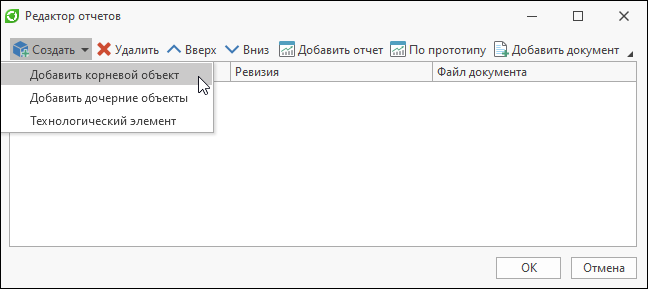

В выпадающем списке кнопки [Создать] команда Добавить корневой объект добавляет технологический процесс, команда Добавить дочерние объекты – технологические операции, команда Технологический элемент – выбранный объект из структуры технологического процесса.

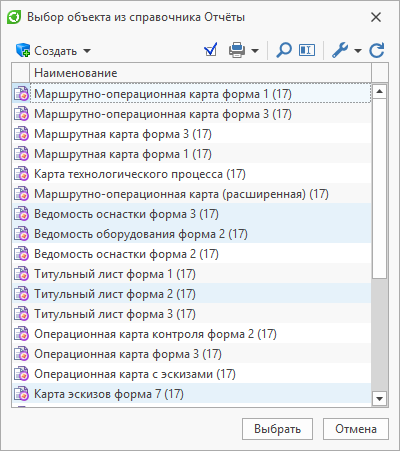

Далее необходимо нажать на кнопку , в открывшемся окне выбрать все необходимые технологические карты, удерживая при этом клавишу <Ctrl>.

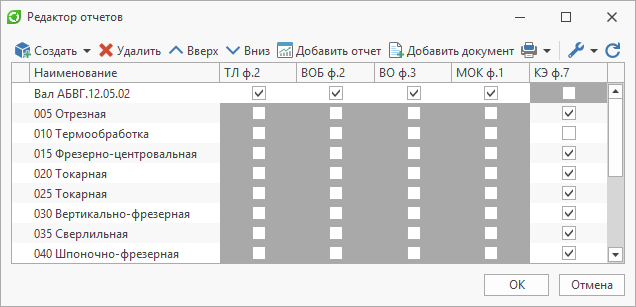

В окне Редактор отчётов следует установить флаги напротив тех объектов, для которых необходимо сформировать соответствующие документы, и расположить технологические документы в требуемом порядке путём перетаскивания.

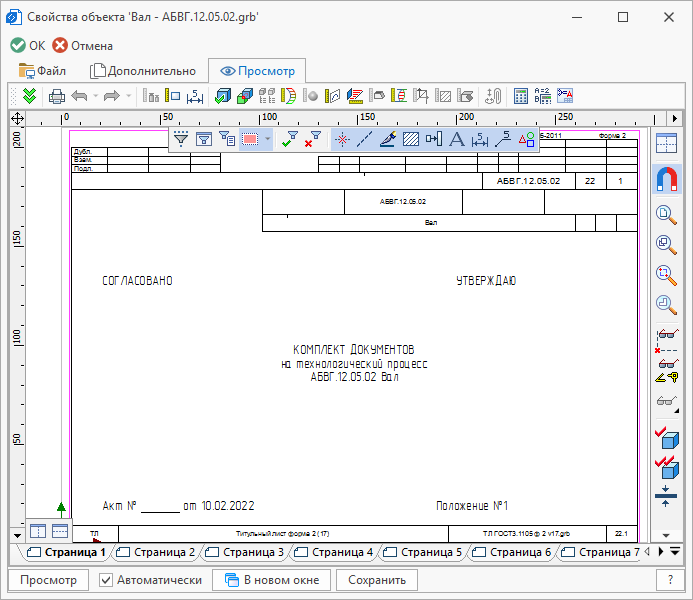

Нажатие на кнопку в свойствах комплекта позволяет сформировать отдельные технологические документы. Чтобы объединить сформированные документы в единый файл – файл комплекта, необходимо нажать на кнопку . Для просмотра полученного комплекта необходимо перейти на вкладку Просмотр или открыть его в приложениях T-FLEX CAD или T-FLEX Viewer.

Далее необходимо перейти к окну Объекты в работе и сохранить созданные документы.
