Работа с прототипами ТП

Техпроцесс-прототип разрабатывается на определённую группу деталей, имеющих общие признаки и технологию обработки.

Для создания прототипа ТП необходимо:

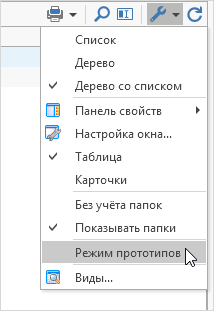

1.Нажать на кнопку на панели инструментов окна справочника "Технологические процессы". В открывшемся списке выбрать команду Режим прототипов.

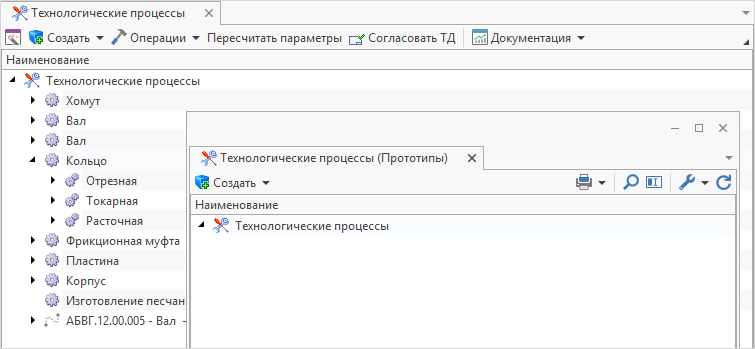

2.Откроется вкладка Технологические процессы (Прототипы).

3.Появившееся окно Технологические процессы (Прототипы) можно переместить в любое удобное место экрана, удерживая левую кнопку мыши и перемещая курсор.

4.В окне прототипов ТП нажать на кнопку , выбрать тип ТП. Откроется окно нового ТП, в котором необходимо задать значения параметров, как описано выше, а затем сохранить изменения, нажав на кнопку .

5.В прототип ТП добавлять операции и переходы можно как способом создания операций и переходов, так и перетаскиванием из необходимого ТП, удерживая при этом клавишу <Ctrl>.

6.В прототипе ТП появится список операций и переходов.

Чтобы создать ТП на основе имеющегося прототипа, необходимо:

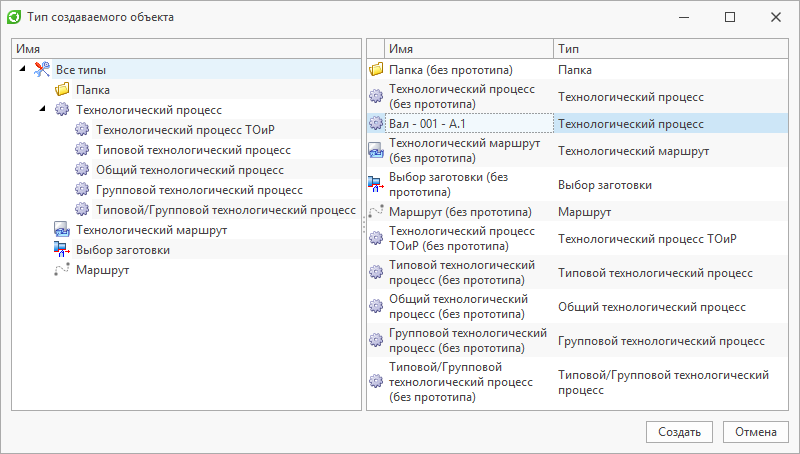

1.В окне справочника "Технологические процессы" нажать на кнопку , в открывшемся диалоге выбрать требуемый прототип.

2.Будет создан новый ТП, полностью копирующий прототип.

3.Дальнейшие действия по изменению и/или заполнению данных ТП описаны выше.
